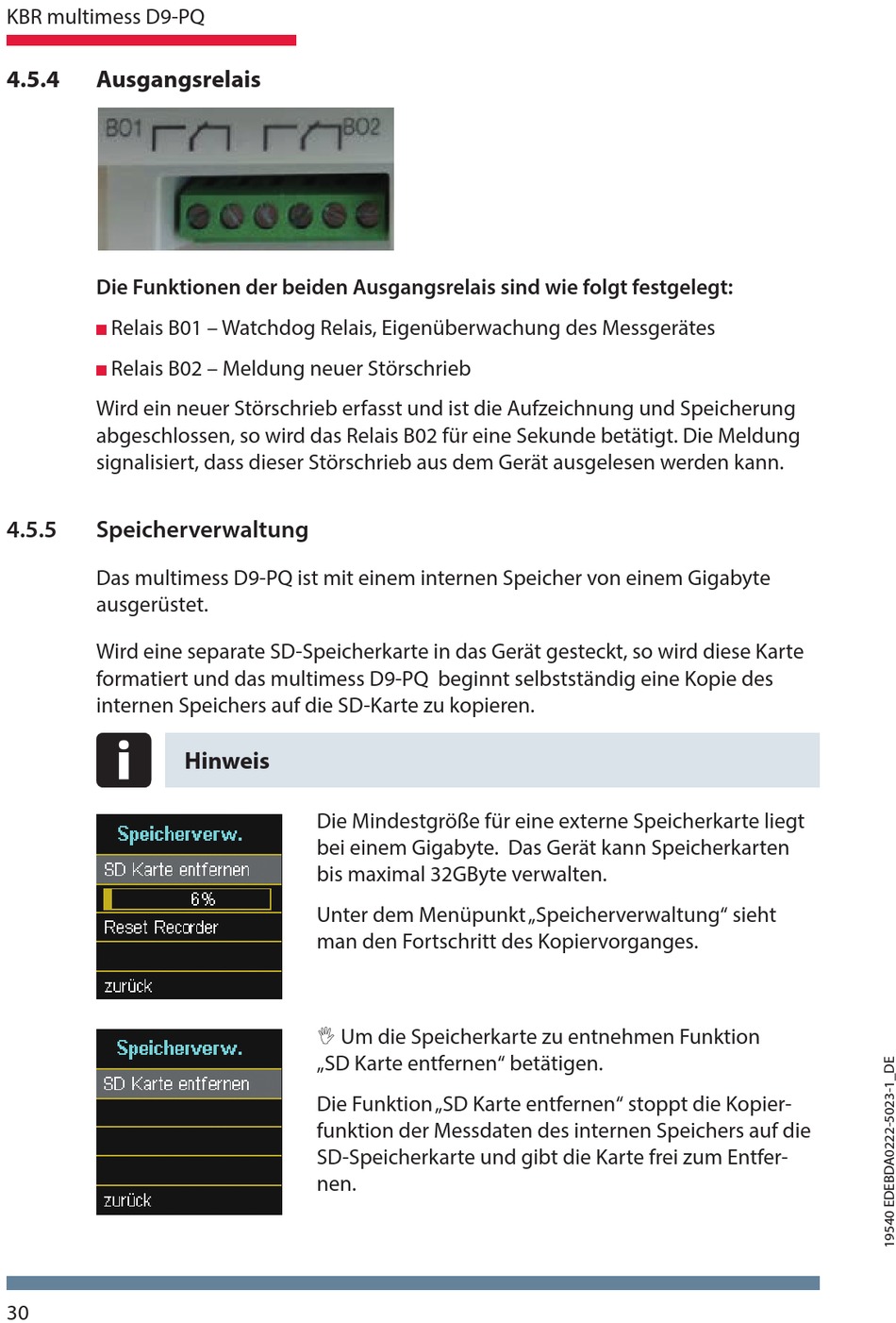

KBR multimess D9-PQ
4.5.4
Ausgangsrelais
Die Funktionen der beiden Ausgangsrelais sind wie folgt festgelegt:
Relais B01 – Watchdog Relais, Eigenüberwachung des Messgerätes
Relais B02 – Meldung neuer Störschrieb
Wird ein neuer Störschrieb erfasst und ist die Aufzeichnung und Speicherung
abgeschlossen, so wird das Relais B02 für eine Sekunde betätigt. Die Meldung
signalisiert, dass dieser Störschrieb aus dem Gerät ausgelesen werden kann.
4.5.5
Speicherverwaltung
Das multimess D9-PQ ist mit einem internen Speicher von einem Gigabyte
ausgerüstet.
Wird eine separate SD-Speicherkarte in das Gerät gesteckt, so wird diese Karte
formatiert und das multimess D9-PQ beginnt selbstständig eine Kopie des
internen Speichers auf die SD-Karte zu kopieren.
30
Hinweis
Die Mindestgröße für eine externe Speicherkarte liegt
bei einem Gigabyte. Das Gerät kann Speicherkarten
bis maximal 32GByte verwalten.
Unter dem Menüpunkt „Speicherverwaltung" sieht
man den Fortschritt des Kopiervorganges.
Um die Speicherkarte zu entnehmen Funktion
„SD Karte entfernen" betätigen.
Die Funktion „SD Karte entfernen" stoppt die Kopier-
funktion der Messdaten des internen Speichers auf die
SD-Speicherkarte und gibt die Karte frei zum Entfer-
nen.
