KBR multimess D9-PQ
4.4

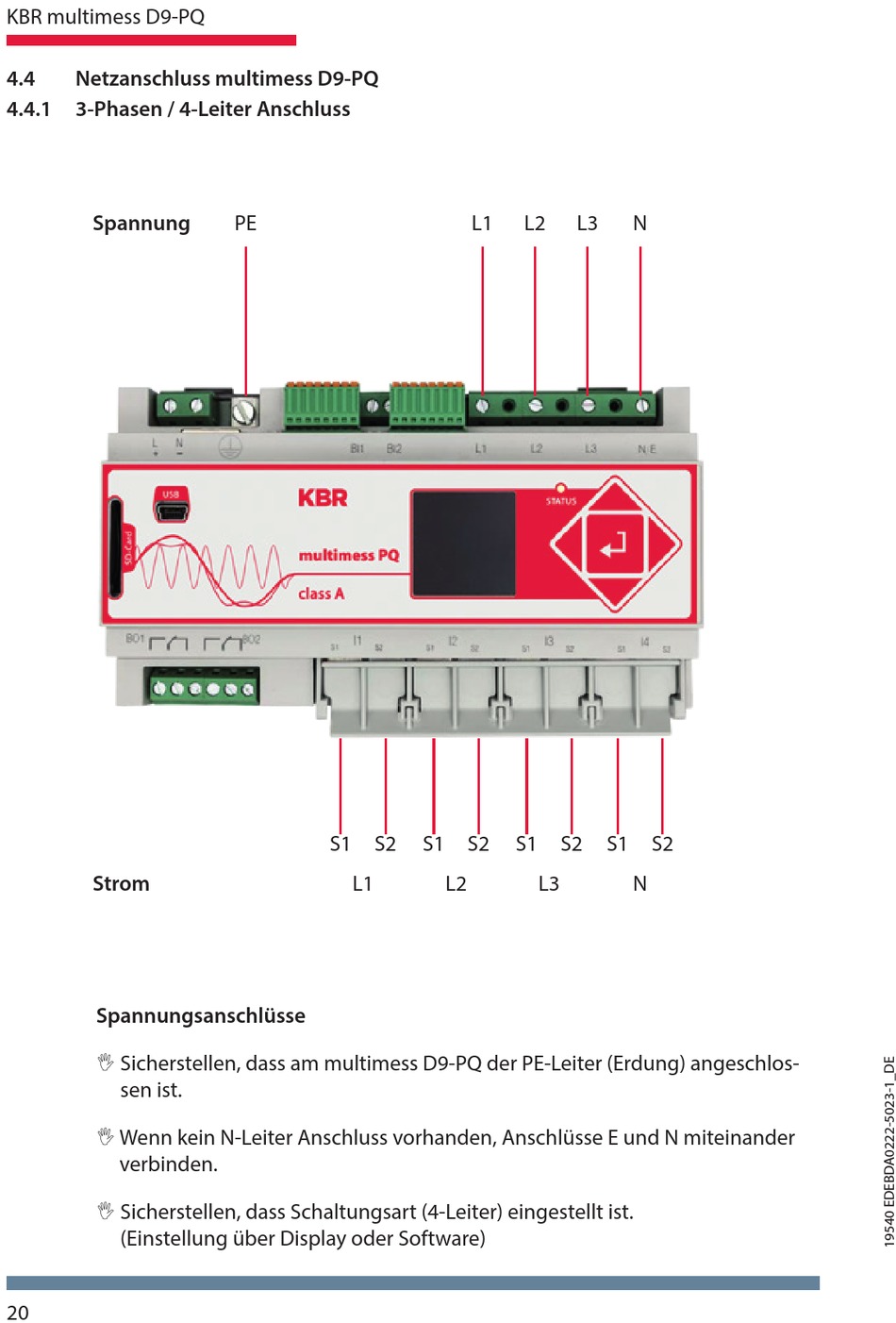

Netzanschluss multimess D9-PQ
4.4.1
3-Phasen / 4-Leiter Anschluss
Spannung
Strom
Spannungsanschlüsse
 Sicherstellen, dass am multimess D9-PQ der PE-Leiter (Erdung) angeschlos-
sen ist.
 Wenn kein N-Leiter Anschluss vorhanden, Anschlüsse E und N miteinander
verbinden.
 Sicherstellen, dass Schaltungsart (4-Leiter) eingestellt ist.
(Einstellung über Display oder Software)
20
PE
S1 S2
L1
L1
L2
L3
S1 S2
S1 S2
L2
L3
N
S1 S2
N
