KBR multimess D9-PQ
6.5.5
Zwischenharmonische

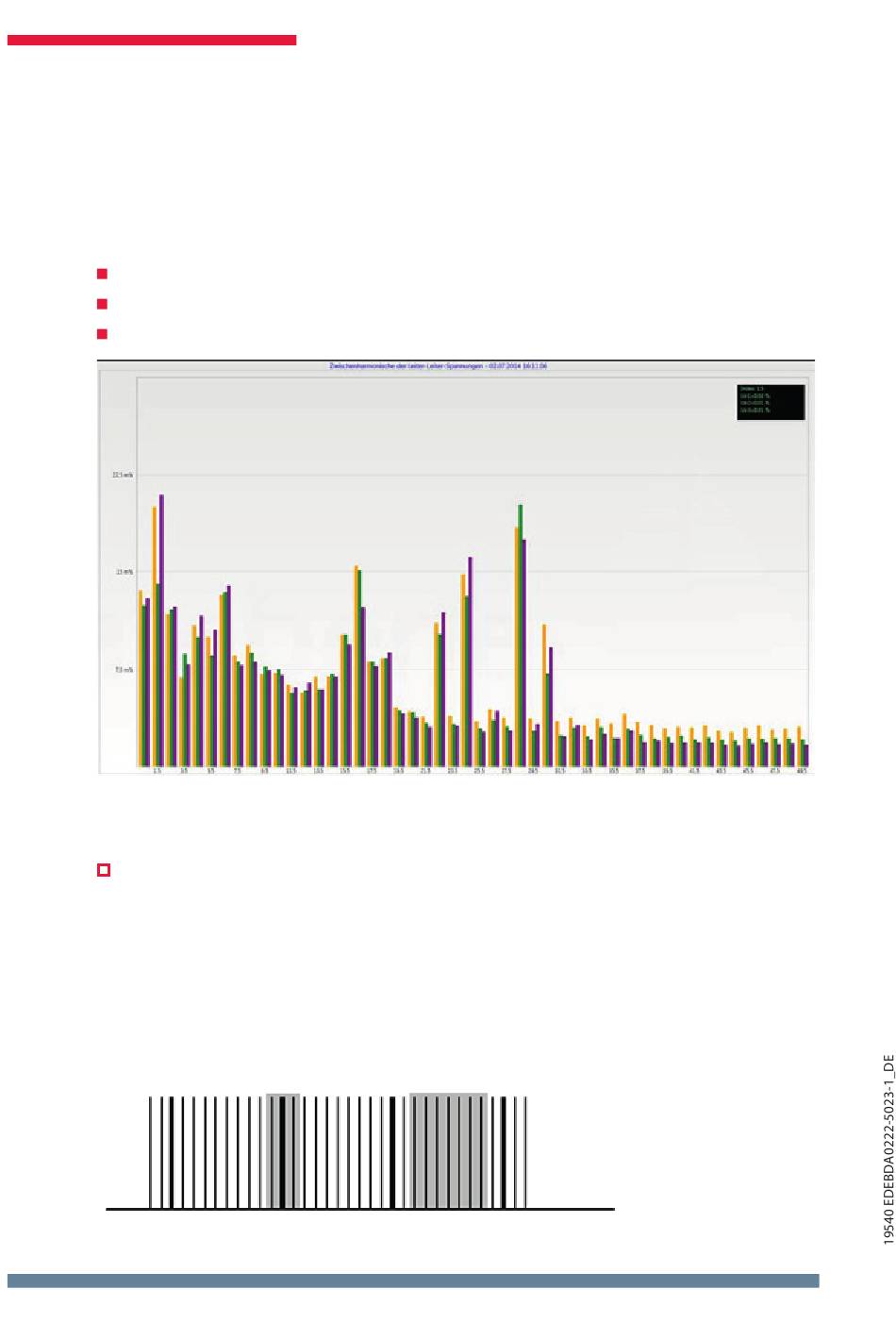

Über die Karte „Zwischenharmonische" werden alle Strom- und Spannungs-
zwischenharmonischen bis 2.500 Hz online dargestellt. Die Messdaten werden
vom Messgerät gemäß der IEC61000-4-30 Klasse A nach dem Gruppierungsver-
fahren berechnet und an den PC übertragen.
Es stehen drei Balkendiagramme zur Auswahl:
Zwischenharmonische Spannungen Leiter-Erde
Zwischenharmonische Spannungen Leiter-Leiter
Zwischenharmonische Ströme
Wird mit dem Mauszeiger eine Zwischenharmonische ausgewählt, so wird
dieser Messwert im Feld oben rechts angezeigt.
Erklärung zum Gruppierungsverfahren nach IEC:
Zum Bewerten der Zwischenharmonischen im Netz werden Untergruppen
gebildet. Es werden jeweils alle Zwischenharmonische zwischen zwei Harmoni-
schen zu einer Harmonischenuntergruppe zusammengefasst.
Beispiel für 50Hz:
Interharmonische H2 enthält alle Frequenzen von 110Hz bis 140Hz.
harmonic
n
order
62
harmonic
interharmonic
subgroup n+1
subgroup n+2,5
n+1
n+2
Software WinPQ smart
DFT
output
n+3
