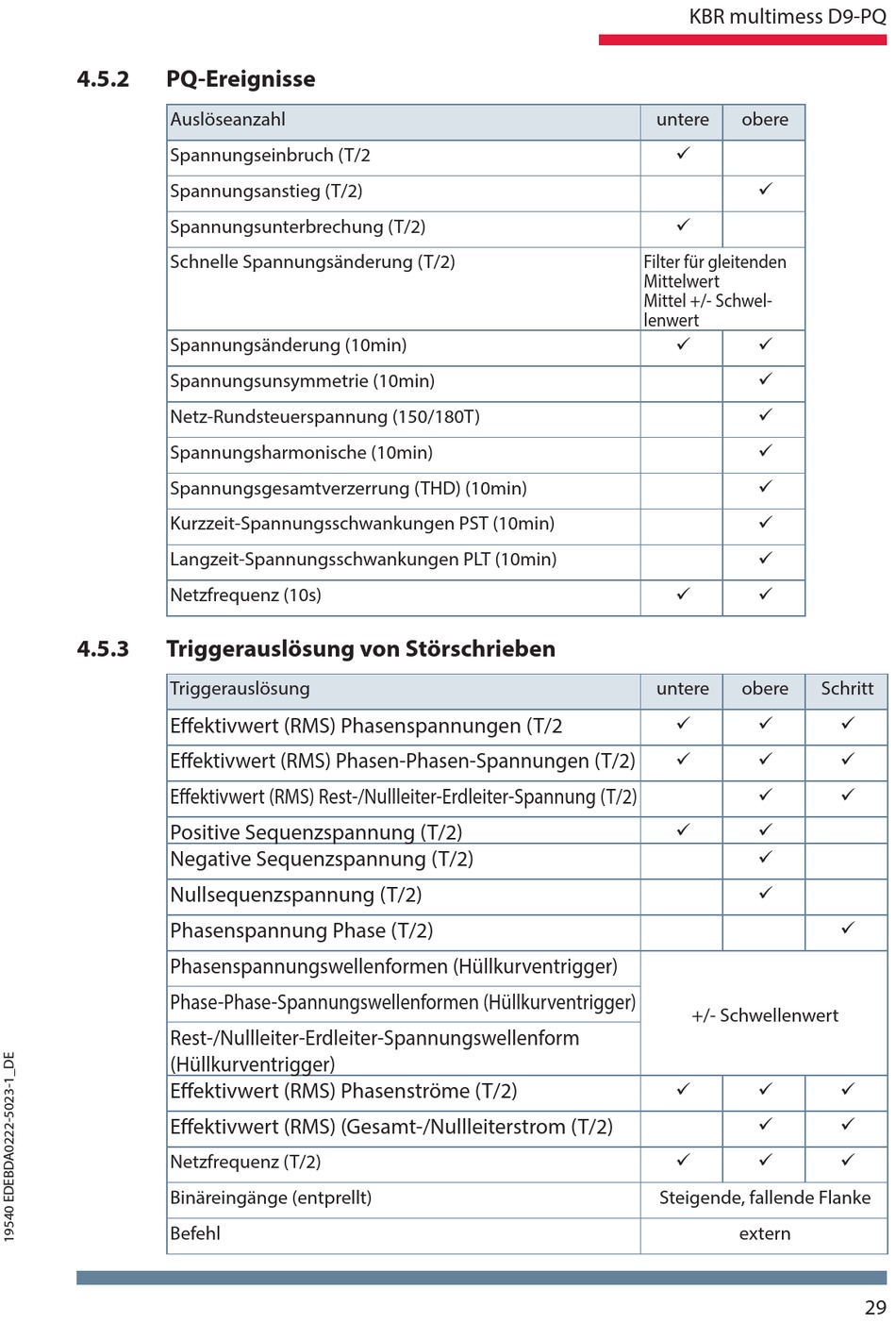

4.5.2
PQ-Ereignisse
Auslöseanzahl
Spannungseinbruch (T/2
Spannungsanstieg (T/2)
Spannungsunterbrechung (T/2)
Schnelle Spannungsänderung (T/2)
Spannungsänderung (10min)
Spannungsunsymmetrie (10min)
Netz-Rundsteuerspannung (150/180T)
Spannungsharmonische (10min)
Spannungsgesamtverzerrung (THD) (10min)
Kurzzeit-Spannungsschwankungen PST (10min)
Langzeit-Spannungsschwankungen PLT (10min)
Netzfrequenz (10s)
4.5.3
Triggerauslösung von Störschrieben
Triggerauslösung
Effektivwert (RMS) Phasenspannungen (T/2
Effektivwert (RMS) Phasen-Phasen-Spannungen (T/2)
Effektivwert (RMS) Rest-/Nullleiter-Erdleiter-Spannung (T/2)
Positive Sequenzspannung (T/2)
Negative Sequenzspannung (T/2)
Nullsequenzspannung (T/2)
Phasenspannung Phase (T/2)
Phasenspannungswellenformen (Hüllkurventrigger)
Phase-Phase-Spannungswellenformen (Hüllkurventrigger)
Rest-/Nullleiter-Erdleiter-Spannungswellenform
(Hüllkurventrigger)
Effektivwert (RMS) Phasenströme (T/2)
Effektivwert (RMS) (Gesamt-/Nullleiterstrom (T/2)
Netzfrequenz (T/2)
Binäreingänge (entprellt)
Befehl
KBR multimess D9-PQ
untere
obere
Filter für gleitenden
Mittelwert
Mittel +/- Schwel-
lenwert
untere
obere
+/- Schwellenwert
Steigende, fallende Flanke
extern
Schritt
