Harmonische

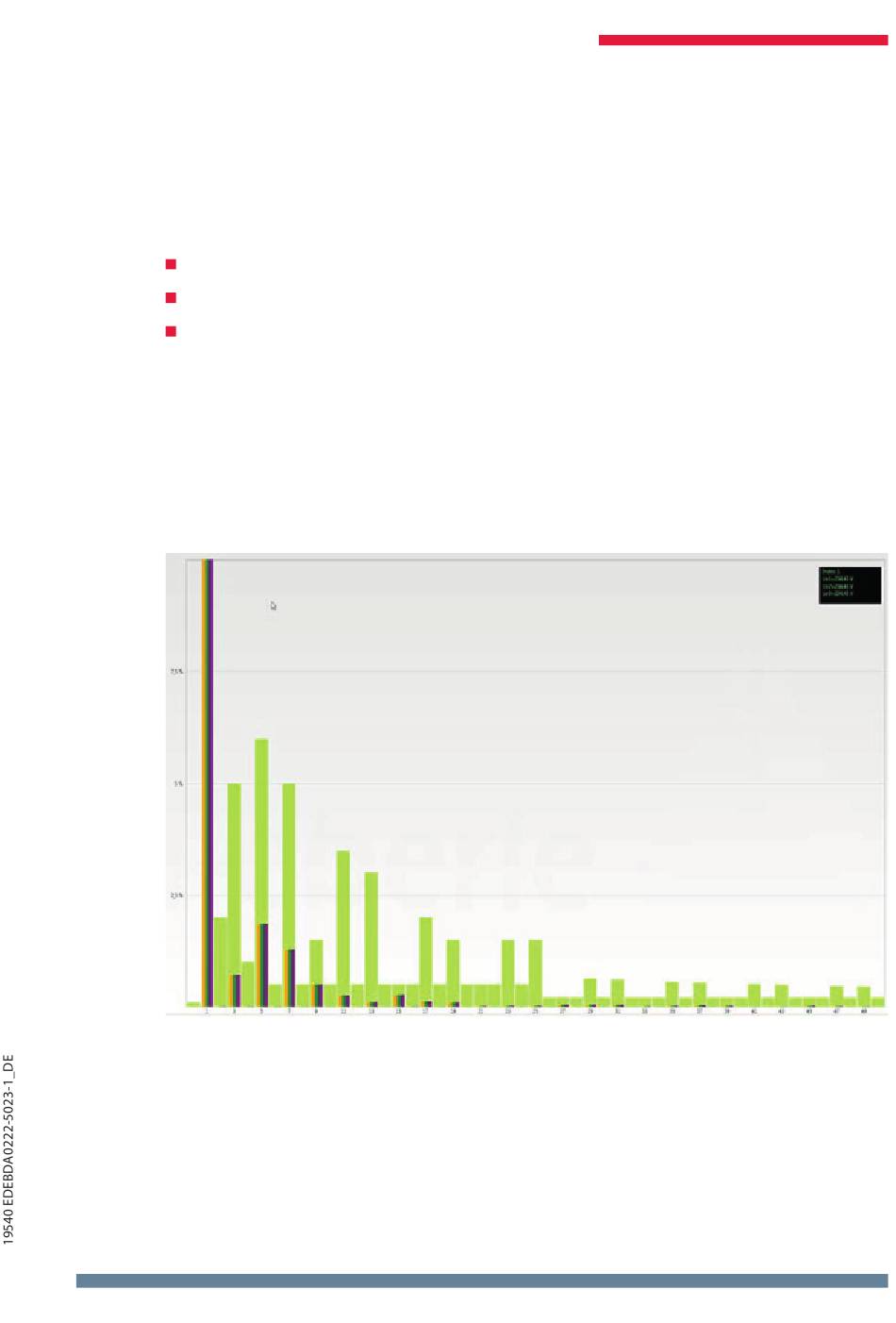

Über die Karte „Harmonische" werden alle Strom- und Spannungsoberschwin-
gungen (2. bis 50.) online dargestellt. Die Messdaten werden vom Messgerät
gemäß der IEC61000-4-30 Klasse A berechnet und an den PC übertragen.
Es stehen drei Balkendiagramme zur Auswahl:
Spannungsharmonische Leiter-Erde
Spannungsharmonische Leiter-Leiter
Stromharmonische
Da die EN50160 nur Grenzwerte für Harmonische bis zur 25. Ordnungszahl
vorgibt, wurden in der Grundeinstellung die Verträglichkeitspegel der
IEC61000-2-2 für die 26. bis 50. Oberschwingung hinterlegt.
Verträglichkeitspegel nach EN50160 & IEC61000-2-2 werden als grüne
Grenzwertbalken eingeblendet.
Wird mit dem Mauszeiger eine Harmonische ausgewählt, so wird dieser Mess-
wert im Feld oben rechts angezeigt.
