KBR multimess D9-PQ
4.4.5
V-Schaltung; Aron-Schaltung
Die Konfigurationen V-Schaltung oder Aron-Schaltung können im Gerätesetup
der Software parametriert werden. Diese Schaltungsarten sind nur in der Konfi-
guration 3-Leiter Netz möglich.

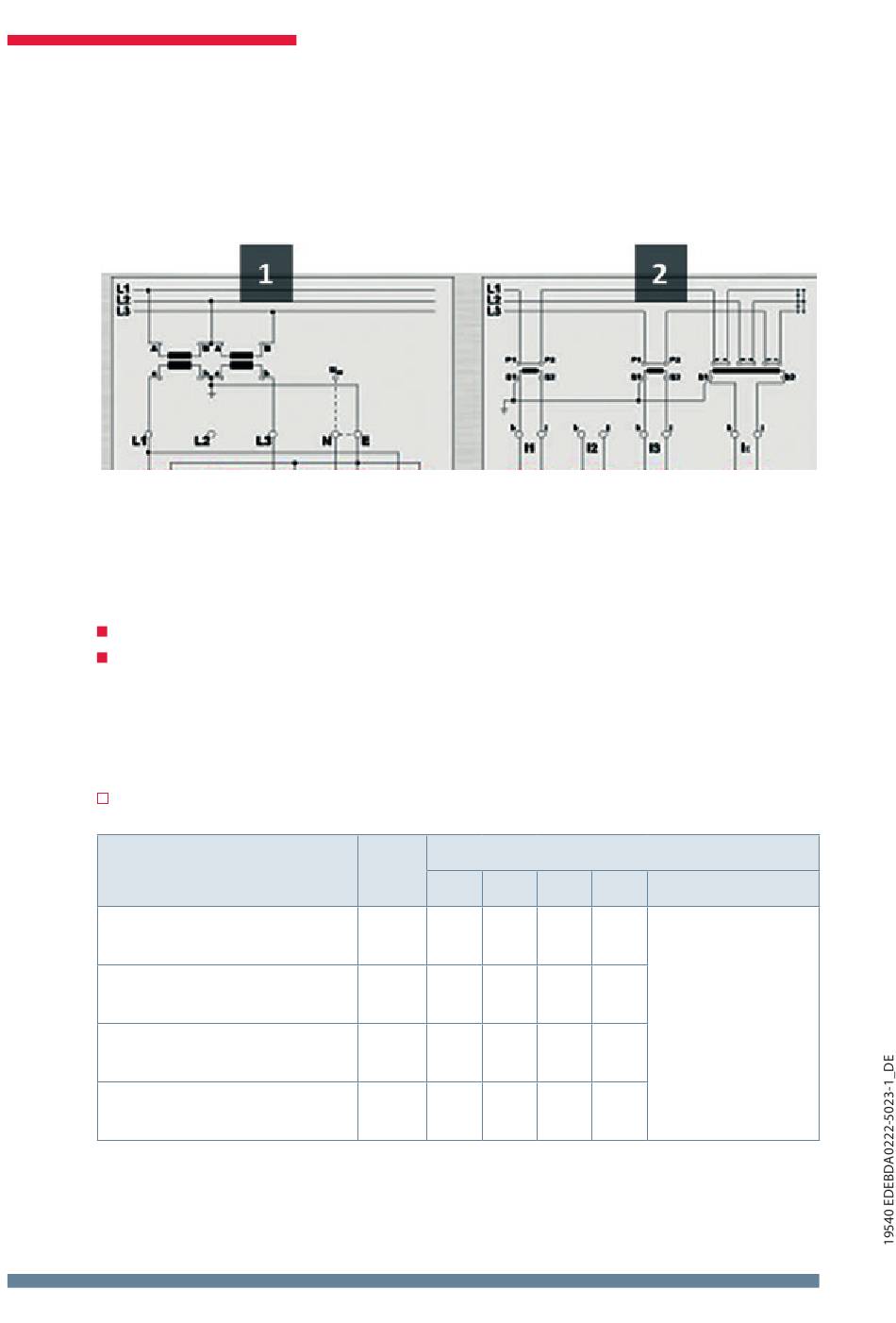

1)V-Schaltung (Parametrierung über die Auswertesoftware)
2)Aron-Schaltung (Parametrierung über die Auswertesoftware)
Mögliche Anschlusskonfiguration im 3-Leiter Netz:
Spannungwandleranschlüsse: 1, 2, 3, 4,
Stromwandleranschlüsse: 1, 2, 3, 4,
Die Auswahlfelder Spannungswandler und Stromwandler können parametriert
werden. Die jeweils geerdete Spannung, oder der nicht angeschlossene Strom
wird vom Messgerät berechnet.
3-Phasen-Spannungswandleranschlüsse:
Anschlusskonfiguration
Spannungswandler:
L1, L2, L3, N/E
V-Schaltung, Erdung L1
V-Schaltung, Erdung L2
V-Schaltung, Erdung L3
24
VT
1
2
1
U
U
1
2
2
U
U
1
2
3
U
U
1
2
4
U
U
1
2
Messkanal
3
4
Bezugspotential
U
U
3
N/E
U
U
3
4
U
U
3
4
U
U
3
4
E
