Parameter Seite 3
Parameter Seite 4

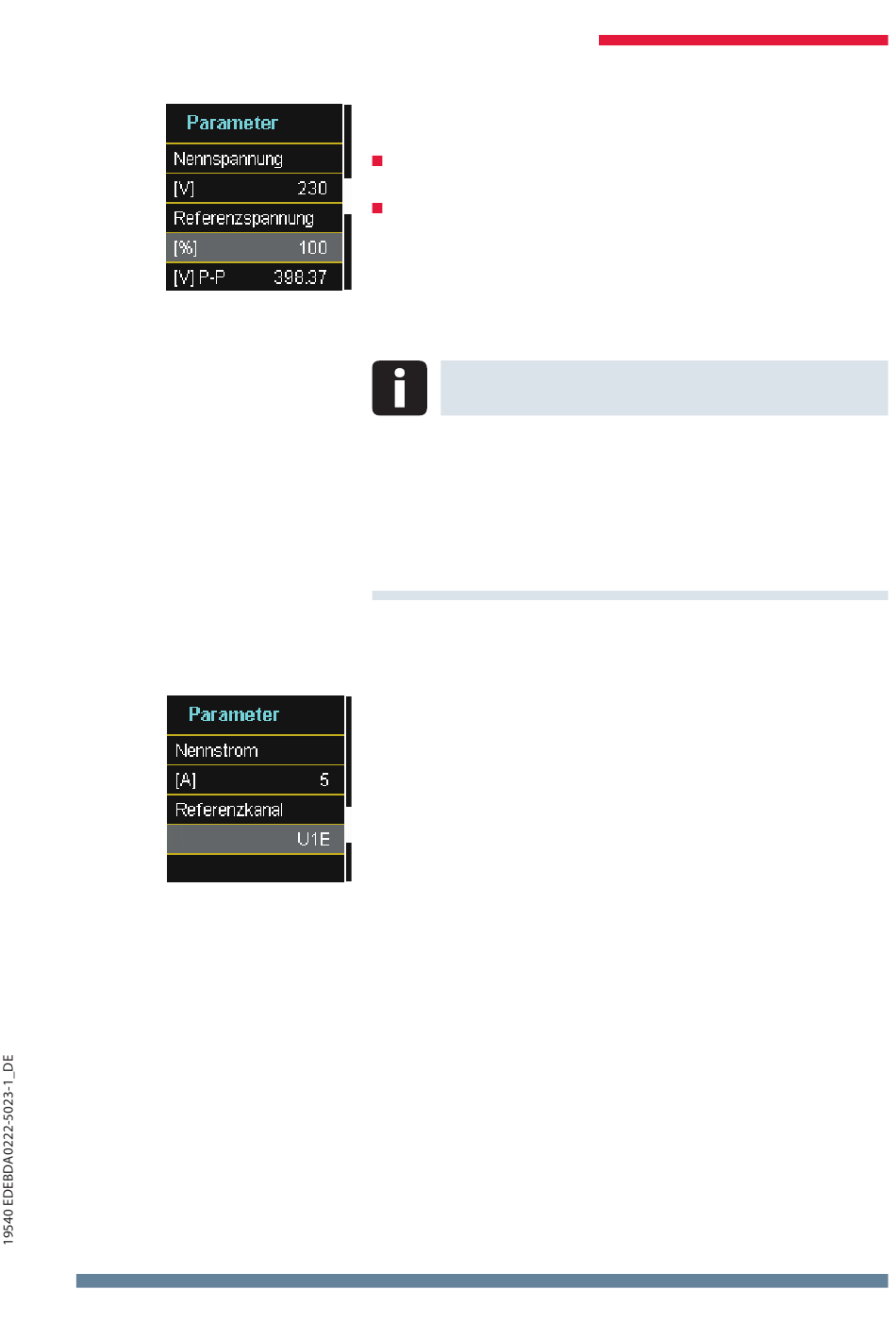

Der angezeigte Wert der Nennspannung beträgt:
Im 4-Leiternetz = 230V Leiter-Erde Spannung
Im 3-Leiternetz = 100V Leiter-Leiter Spannung multipli-
ziert mit dem Wandlerfaktor
Über den %-Wert kann die Referenzspannung ab-
weichend gegenüber der Nennspannung eingestellt
werden.
Hinweis
Beispiel 1: 20.000V * 105% = Referenzspannung 21.000V.
Dies ist der Referenzwert für alle Triggerschwellwerte,
sowie Power Quality Ereignisse.
Beispiel 2: 500V Netz (Leiter-Leiter) 230V * 125% =
287,5V (Leiter-Erde)
Nennstrom
Alle Triggerschwellen für Strom beziehen sich auf den
eingestellten Nennstrom. Hier sollte der Nennstrom der
Anlage eingegeben werden.
Referenzkanal legt den Messkanal für die Frequenzmes-
sung und Netzsynchronisation fest.
KBR multimess D9-PQ
37
