Interne DC-Bremsung (A051 = 01)
• Der Motor wird mit DC-Bremsung zum Stillstand gebracht, ohne dass die Klemmen daran beteiligt
sind.
Um diese Funktion nutzen zu können, stellen Sie die Auswahl der DC-Bremsung (A051) auf 01 ein.
•Stellen Sie die Leistung der DC-Bremsung in A054 ein.
•Stellen Sie die Frequenz für den Beginn der DC-Bremsung in A052 ein.
•Wenn die Verzögerungszeit der DC-Bremsung (A053) eingestellt ist, wird der Ausgang
abgeschaltet, wenn während der Verzögerungsphase die Frequenz den in A052 eingestellten
Wert erreicht. Für den angegebenen Zeitraum läuft der Motor im Freilauf. Die DC-Bremsung
beginnt nach dem Ablauf des eingestellten Zeitraums.

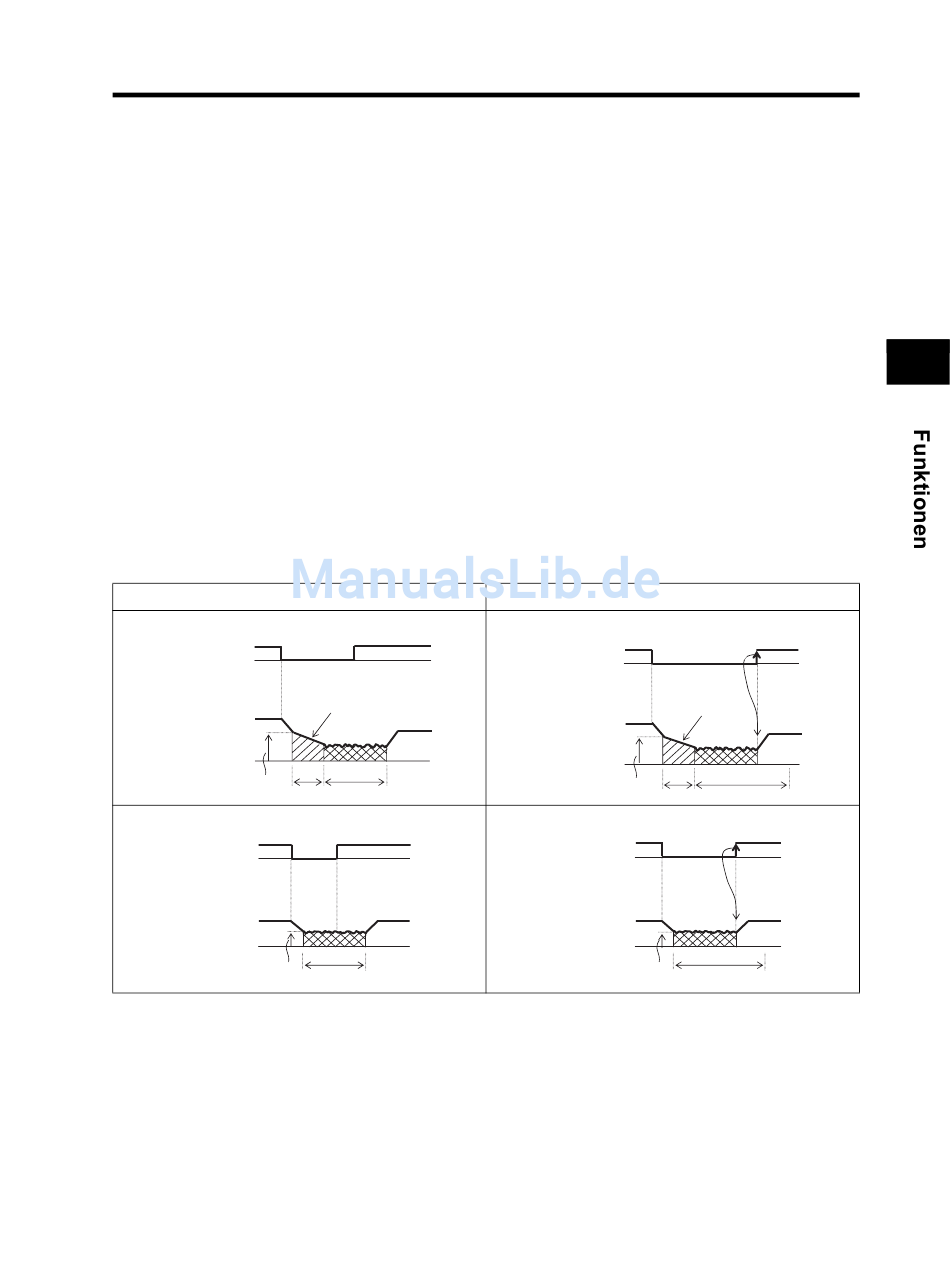

•Es folgen Erläuterungen des Flanken- bzw. Schwellenbetriebs bei der internen DC-Bremsung.
Flankenbetrieb:
Schwellenbetrieb: Der RUN-Befehl hat Priorität, Umschaltung auf Normalbetrieb, DC-Bremszeit
(a) Flankenbetrieb
(Beispiel 4-a)
FW
Ausgangsfrequenz
A053
A052
(Beispiel 5-a)
FW
Ausgangsfrequenz
A052
Interne DC-Bremsung (Betrieb nur mit der Einstellfrequenz: A051 = 02)
Die DC-Bremsung wird aktiviert, wenn die Ausgangsfrequenz während des Betriebs unter die
DC-Bremsfrequenz (A052) fällt.
•Wenn diese Funktion ausgewählt ist, ist weder die externe (A051 = 00) noch die interne
(A051 = 01) DC-Bremsung verfügbar.
•Diese Funktion ist nur aktiv, wenn der RUN-Befehl eingeschaltet ist.
•Die DC-Bremsung beginnt, wenn sowohl die Sollwert- als auch die aktuelle Frequenz unter den
Wert von A052 fallen. (Beispiel 6-a)
Die DC-Bremszeit (A055) hat Priorität. Die DC-Bremsung wird für den
angegebenen Zeitraum durchgeführt.
Die DC-Bremsung wird für die in A055 eingestellte Zeit aktiviert, wenn die
Ausgangsfrequenz den in A052 eingestellten Wert erreicht, nachdem der
RUN-Befehl (FW) ausgeschaltet worden ist.
Selbst wenn der RUN-Befehl während der DC-Bremsung eingeschaltet wird,
ist letztere für den in A055 eingestellten Zeitraum wirksam.
(Beispiel 4-a), (Beispiel 5-a)
wird ignoriert (A055).
Wenn der RUN-Befehl während der DC-Bremsung eingeschaltet wird, erfolgt die
Rückkehr in den Normalbetrieb, und der in A055 eingestellte Zeitraum wird ignoriert.
(Beispiel 4-b), (Beispiel 5-b)
Freilauf
A055
A055
(b) Schwellenbetrieb
(Beispiel 4-b)
FW
Ausgangsfrequenz
A053
A052
(Beispiel 5-b)
FW
Ausgangsfrequenz
A052
4-2 Funktionsmodus
Freilauf
A055
A055
