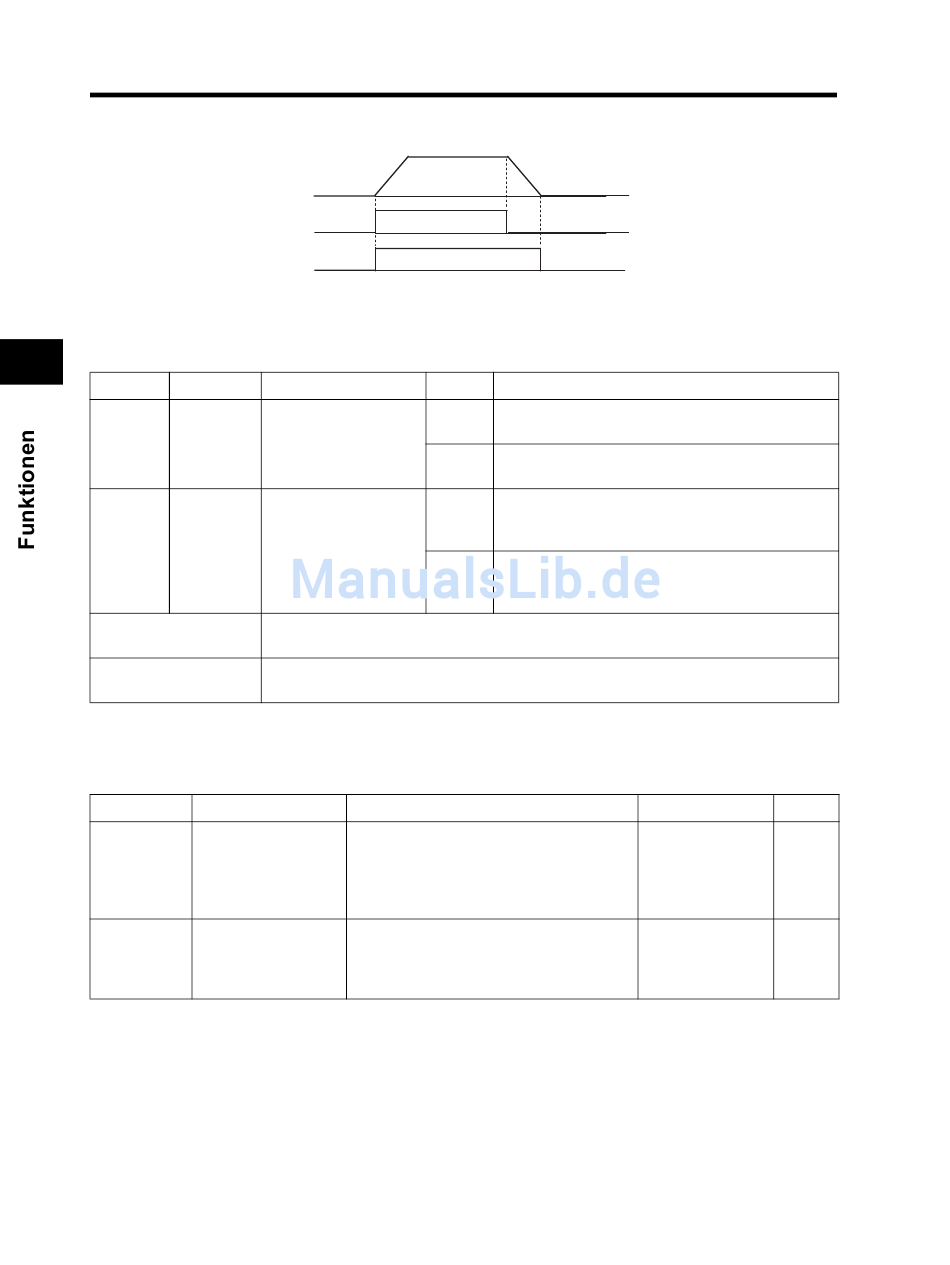

•Es wird auch ein Signal während der DC-Bremsung ausgegeben. Es folgt das Zeitdiagramm.

Frequenzeingangssignal

Diese Funktion gibt ein Signal aus, wenn die Ausgangsfrequenz den Einstellwert erreicht hat.
4
Daten Symbol
01 FA1
02 FA2
Verfügbare
Ausgangsklemmen
Erforderliche
Einstellungen
•Für Hubwerke ist das Signal FA2 für die Aktivierung der Bremse zu verwenden.
•Hysterese des Signals Frequenz erreicht:
EIN: (Einstellfrequenz - 1% der Maximalfrequenz) (Hz)
AUS: (Einstellfrequenz - 2% der Maximalfrequenz) (Hz)
Parameter-Nr. Funktionsbezeichnung
Erkennungsfrequenz
C042
Erkennungsfrequenz
C043
4-56
Ausgangsfrequenz
FW
RUN-Ausgang
Funktionsbezeichnung
Signal Sollwert erreicht
Signal Frequenzlevel
überschritten
0,0: Während der Beschleunigung wird kein
Erreicht-Signal ausgegeben
0,1 bis 400,0: Während der Beschleunigung
bei Beschleunigung
0,0: Während der Verzögerung wird kein
Erreicht-Signal ausgegeben
bei Verzögerung 0,1 bis 400,0: Während der Verzögerung wird
Status
Die Ausgangsfrequenz des Frequenzumrichters hat
EIN
den Einstellwert F001 erreicht.
Die Ausgangsfrequenz des Frequenzumrichters ist
AUS
unter den Einstellwert F001 gefallen.
Die Ausgangsfrequenz des Frequenzumrichters ist
EIN während der Beschleunigung über den Einstellwert
C042 angestiegen.
Die Ausgangsfrequenz des Frequenzumrichters ist
AUS während der Beschleunigung unter den Einstellwert
C042 gefallen.
11-CM2, AL2-AL0 (oder AL1-AL0)
C021, C026, C042, C043
Daten
wird Erreicht-Signal
ausgegeben
Erreicht-Signal ausgegeben
Beschreibung
Standardeinstellung Einheit
0,0 Hz
0,0 Hz
