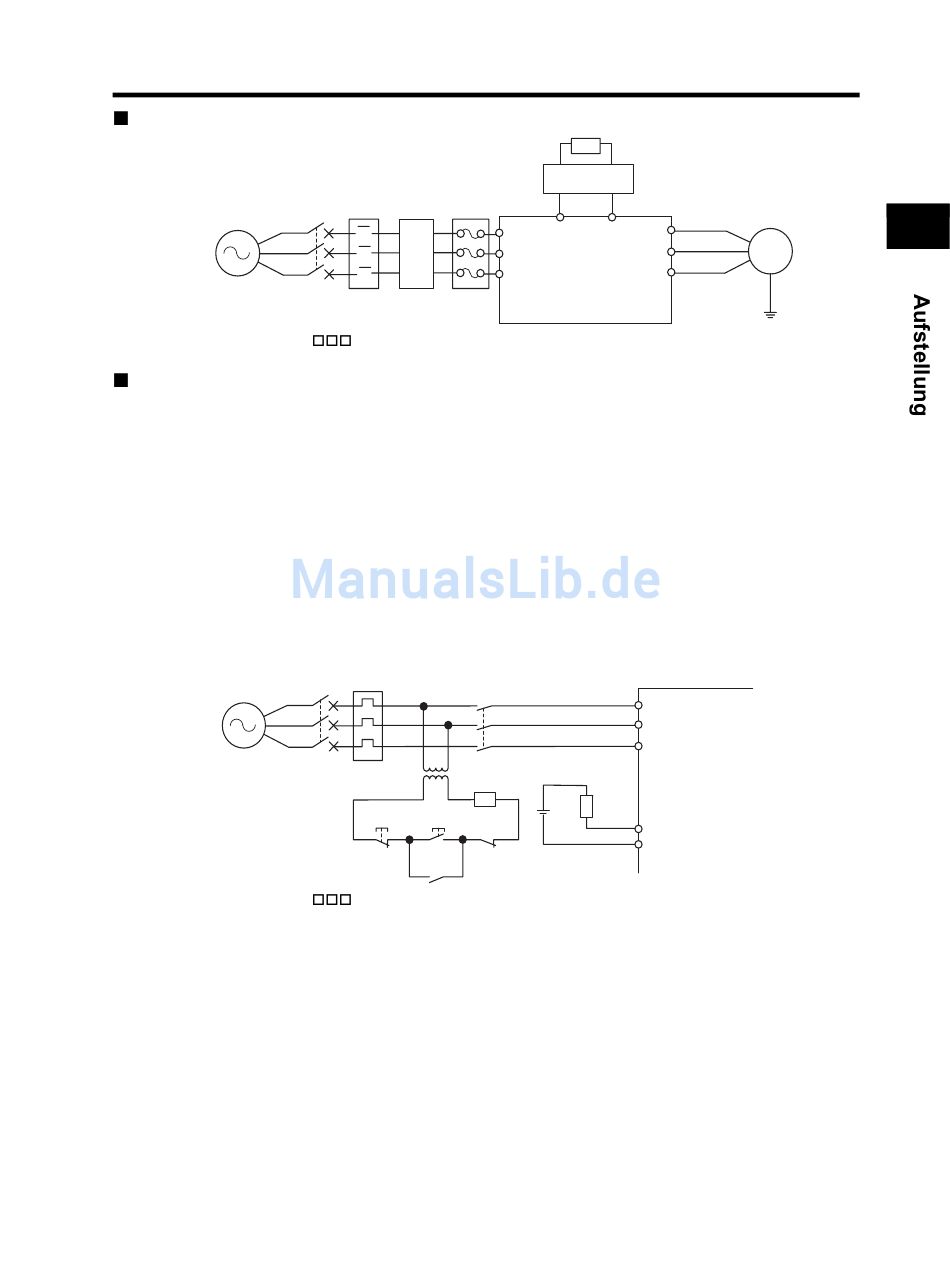

Leistungsklemmen-Anschlussschema
Kompakt-
Schutzschalter
(MCCB)
Spannungsversorgung
* Bei den JX-AB
Verdrahtung der Leistungsklemmen (Eingangsseite)
Installation eines Kompakt-Schutzschalters (MCCB)
•Schließen Sie den Frequenzumrichter und die Spannungsversorgung stets unter Verwendung
eines Kompakt-Schutzschalters (MCCB) an, um den Frequenzumrichter vor Schäden zu
schützen, die durch Kurzschluss entstehen können.
•Schließen Sie die Netzeingangsklemmen (R/L1, S/L2 und T/L3) und die Spannungsversorgung
immer über einen Kompakt-Schutzschalter (MCCB) entsprechend der Leistung des
Frequenzumrichters an.
•Verwenden Sie jeweils pro Frequenzumrichter einen MCCB.
•Wählen Sie einen geeigneten MCCB entsprechend der Sicherung auf Seite 2-14 aus.
•Bei der Auswahl der Zeitcharakteristik des Schutzschalters muss der Überlastschutz des
Frequenzumrichters beachtet werden (1 Minute bei 150% des Nennausgangsstroms).
•Durch die Programmierung der Sequenz entsprechend dem nachfolgenden Schaltplan kann bei
der JX-Serie die Spannung über die Relaisausgänge (AL2, AL1 und AL0) abgeschaltet werden.
Kompakt-
Schutzschalter
(MCCB)
Spannungsversorgung
* Bei den JX-AB
Installation eines Fehlerstromschutzschalters
•Für die Ausgänge des Frequenzumrichters werden hohe Taktfrequenzen verwendet, so dass ein
hochfrequenter Fehlerstrom erzeugt wird. (Bei einer Länge des Motorkabels von 1 m beträgt der
Kriechstrom etwa 100 mA pro Frequenzumrichter. Dazu kommen etwa 5 mA pro zusätzlichem
Meter Länge Motorkabel.)
•Am Eingang der Spannungsversorgung ist ein Spezial-Fehlerstromschutzschalter für
Frequenzumrichter zu installieren, der hochfrequente Kriechströme ausschließt und nur
Kriechströme innerhalb eines Frequenzbereichs erfasst, der für Menschen gefährlich ist.
(Wählen Sie einen Fehlerstromschutzschalter mit einer Empfindlichkeit von mindestens 10 mA
pro Frequenzumrichter. Wenn ein integrierter Filter oder ein externer Filter verwendet wird,
muss der Fehlerstromschutzschalter entsprechend größer bemessen werden.)
• Alternativ kann ein universeller Fehlerstromschutzschalter mit einer Empfindlichkeit von mindestens
200 mA pro Frequenzumrichter und einer Auslösezeit von mindestens 0,1 s verwendet werden.
AC-Drossel
MC
Entstörfilter Sicherung
R/L1
S/L2
T/L3 *
Frequenzumrichter
-Klemmensymbolen entspricht R/L1 L1 und T/L3 N.
MC
X1
X1
X2
EIN
AUS
X1
-Klemmensymbolen entspricht R/L1 L1 und T/L3 N.
2-2 Verdrahtung
Bremswider-
standseinheit
P/+ N/- U/T1
V/T2
W/T3
JX
Frequenzumrichter JX
R/L1
S/L2
T/L3 *
X2
AL2
(30 VDC, 50 mA max.)
AL0
24-VDC-Relais
2
M
