4-2 Funktionsmodus

3-Draht-Eingangsfunktion

Diese Funktion kann für automatische Wiederherstellungskontakte, z. B. Drucktastenschalter für
Betrieb und Stopp, verwendet werden.
Daten
20
21
4
22
Parameter
Erforderliche Einstellungen
•Stellen Sie die Auswahl des RUN-Befehls A002 auf 01 ein (Steuerklemme).
•Die folgenden Vorgänge sind möglich, wenn den Multifunktionseingängen die Werte 20 (STA),
21 (STP) und 22 (F/R) zugeordnet sind. Wenn die Klemmen STA und STP zugeordnet sind,
sind die Klemmen FW und RV deaktiviert.

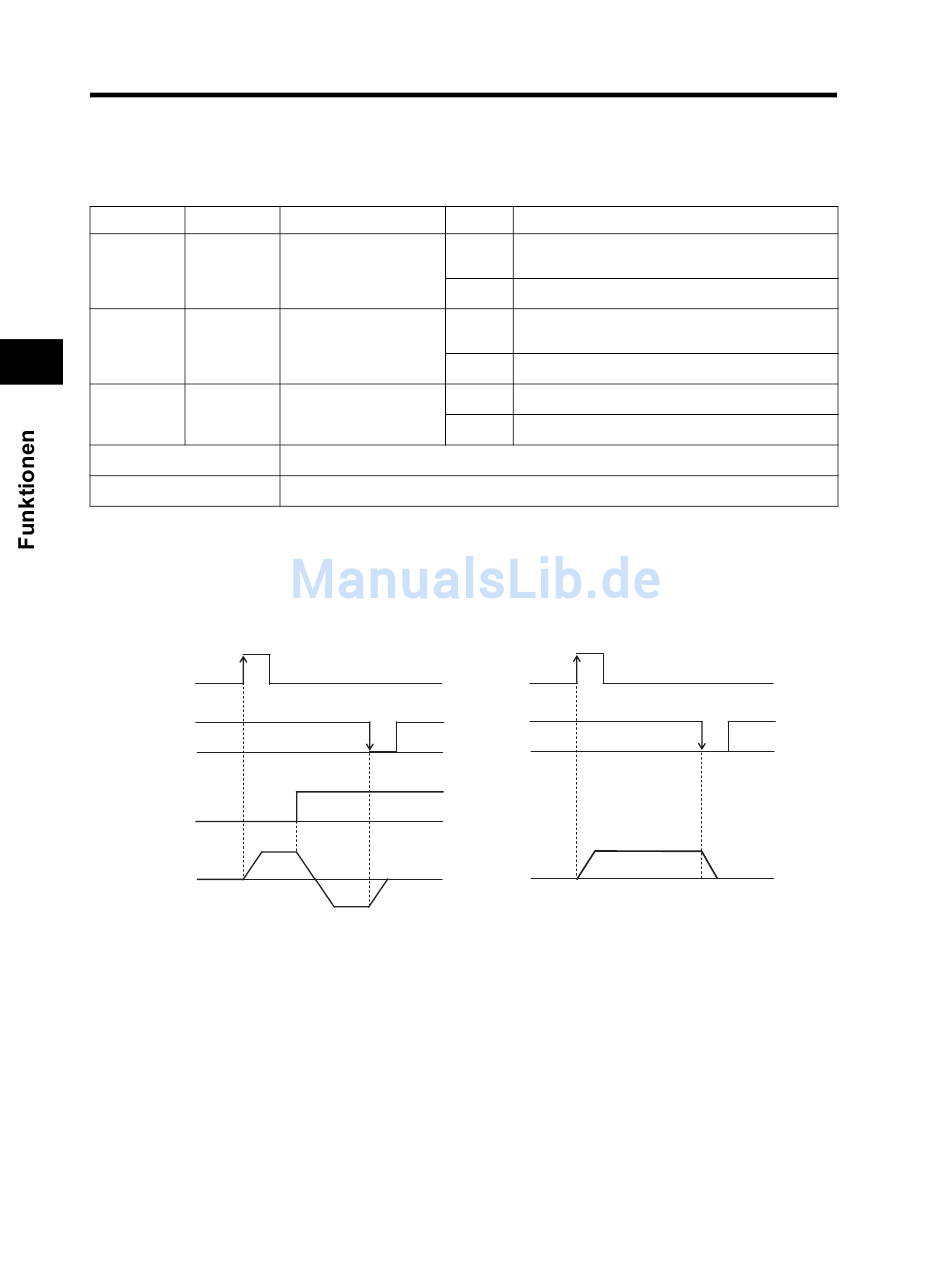

(1) Bei Verwendung von STA, STP und F/R
STA
STP
F/R
Ausgangs-
frequenz
4-52
Symbol Funktionsbezeichnung
STA 3-Draht-Start
STP 3-Draht-Stopp
3-Draht-vorwärts/
F/R
rückwärts
EIN AUS
AUS
EIN
Vorwärts
Rückwärts
Status Beschreibung
Start mit automatischen
EIN
Wiederherstellungskontakten
AUS Ohne Bedeutung für den Motorbetrieb
Stopp mit automatischen
EIN
Wiederherstellungskontakten
AUS Ohne Bedeutung für den Motorbetrieb
EIN Rückwärts
AUS Vorwärts
C001 bis C005
A002 = 01
(2) Bei Verwendung von STA und STP
EIN AUS
STA
STP
EIN
Vorwärts
Ausgangs-
frequenz
AUS
