Prípojky na
rozhraní – ty-
pový rad zaria-
dení TS/Trans-
Puls Synergic,
MW/TT
Prípojky na rozhraní
Doplnkové poky- DÔLEŽITÉ! Pokiaľ je rozhranie robota pripojené na LocalNet, zostáva automati-
ny cky vybraný prevádzkový režim „2-taktový režim" (Indikácia: Prevádzkový režim
2-taktový režim).
Bližšie informácie o prevádzkovom režime „špeciálny 2-taktový režim pre rozhra-
nie robota" sa uvádzajú v kapitolách „zváranie MIG/MAG" a „Parameter
prevádzkový režim" v návode na obsluhu prúdového zdroja.

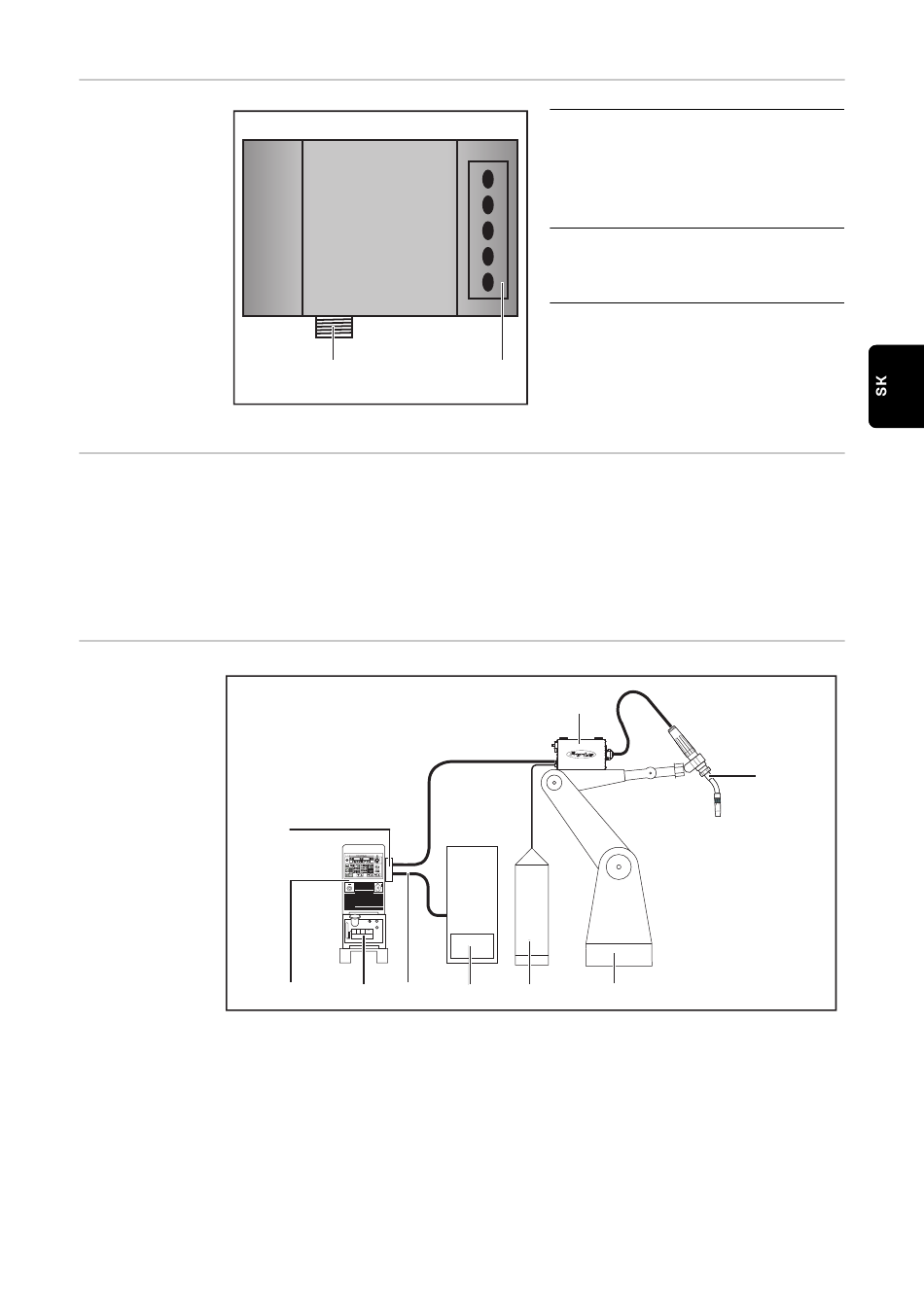

Príklad použitia
– TS/TPS,
MW/TT – typový
rad zariadení
(1)
(2)
(3)
(4)
(5)
(2)
(2)
(1) (10) (9)
Prúdový zdroj
DeviceNet
Spojovacie hadicové vedenie
Podávač drôtu
Zvárací horák
(1) Ťahové odľahčenie s káblovými
priechodkami
na prevlečenie dátového kábla
Device-Net a napájacieho
napätia pre konektor zbernice
(2) Prípojka LocalNet
na pripojenie spojovacieho had-
icového vedenia
(1)
(4)
(3)
(8) (7) (6)
(6) Robot
(7) Nádoba so zváracím drôtom
(8) Riadenie robota
(9) Dátový kábel DeviceNet
(10) Chladiace zariadenie
(5)
125
