DPS 2500
42,0410,0722
Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
005-16122020
Bedienungsanleitung
Plasma
Operating instructions
Plasma

Werbung

loading

Verwandte Anleitungen für Fronius DPS 2500

Inhaltszusammenfassung für Fronius DPS 2500

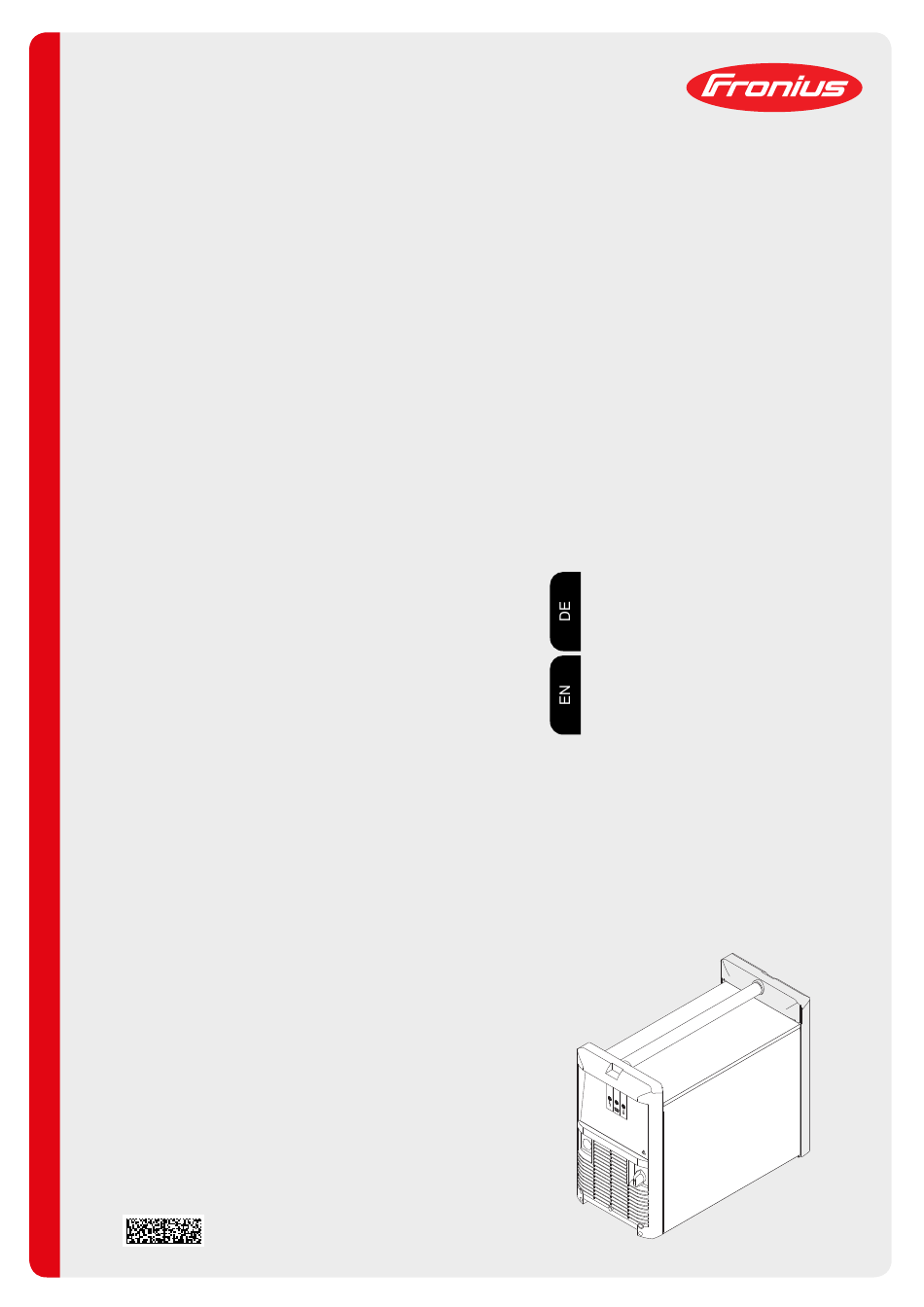

  • Seite 1 / Perfect Charging / Perfect Welding / Solar Energy Bedienungsanleitung DPS 2500 Plasma Operating instructions Plasma 42,0410,0722 005-16122020 Fronius prints on elemental chlorine free paper (ECF) sourced from certified sustainable forests (FSC).
  • Seite 3 Sicherheitsvorschriften Erklärung Sicher- GEFAHR! heitshinweise Bezeichnet eine unmittelbar drohende Gefahr. ▶ Wenn sie nicht gemieden wird, sind Tod oder schwerste Verletzungen die Folge. WARNUNG! Bezeichnet eine möglicherweise gefährliche Situation. ▶ Wenn sie nicht gemieden wird, können Tod und schwerste Verletzungen die Folge sein.
  • Seite 4 Bestimmungs- Das Gerät ist ausschließlich für Arbeiten im Sinne der bestimmungsgemäßen Verwen- gemäße Verwen- dung zu benutzen. dung Das Gerät ist ausschließlich für die am Leistungsschild angegebenen Schweißverfahren bestimmt. Eine andere oder darüber hinaus gehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstandene Schäden haftet der Hersteller nicht.
  • Seite 5 Vor Verlassen des Arbeitsplatzes sicherstellen, dass auch in Abwesenheit keine Perso- nen- oder Sachschäden auftreten können. Netzanschluss Geräte mit hoher Leistung können auf Grund ihrer Stromaufnahme die Energiequalität des Netzes beeinflussen. Das kann einige Gerätetypen betreffen in Form von: Anschluss-Beschränkungen Anforderungen hinsichtlich maximal zulässiger Netzimpedanz Anforderungen hinsichtlich minimal erforderlicher Kurzschluss-Leistung jeweils an der Schnittstelle zum öffentlichen Netz...
  • Seite 6 Personen, vor allem Kinder, während des Betriebes von den Geräten und dem Schweißprozess fernhalten. Befinden sich dennoch Personen in der Nähe diese über alle Gefahren (Blendgefahr durch Lichtbogen, Verletzungsgefahr durch Funkenflug, gesundheitsschädlicher Schweißrauch, Lärmbelastung, mögliche Gefährdung durch Netz- oder Schweißstrom, ...) unterrichten, geeignete Schutzmittel zur Verfügung stellen oder geeignete Schutzwände und -Vorhänge aufbauen.
  • Seite 7 Wird nicht geschweißt, das Ventil der Schutzgas-Flasche oder Hauptgasversorgung schließen. Gefahr durch Funkenflug kann Brände und Explosionen auslösen. Funkenflug Niemals in der Nähe brennbarer Materialien schweißen. Brennbare Materialien müssen mindestens 11 Meter (36 ft. 1.07 in.) vom Lichtbogen ent- fernt sein oder mit einer geprüften Abdeckung zugedeckt werden. Geeigneten, geprüften Feuerlöscher bereithalten.
  • Seite 8 Wird das Gerät an einem Netz ohne Schutzleiter und an einer Steckdose ohne Schutz- leiter-Kontakt betrieben, gilt dies als grob fahrlässig. Für hieraus entstandene Schäden haftet der Hersteller nicht. Falls erforderlich, durch geeignete Mittel für eine ausreichende Erdung des Werkstückes sorgen.
  • Seite 9 EMV-Maßnahmen In besonderen Fällen können trotz Einhaltung der genormten Emissions-Grenzwerte Beeinflussungen für das vorgesehene Anwendungsgebiet auftreten (z.B. wenn empfind- liche Geräte am Aufstellungsort sind oder wenn der Aufstellungsort in der Nähe von Radio- oder Fernsehempfängern ist). In diesem Fall ist der Betreiber verpflichtet, angemessene Maßnahmen für die Störungs- behebung zu ergreifen.
  • Seite 10 Während des Betriebes Sicherstellen, dass alle Abdeckungen geschlossen und sämtliche Seitenteile ord- nungsgemäß montiert sind. Alle Abdeckungen und Seitenteile geschlossen halten. Austritt des Schweißdrahtes aus dem Schweißbrenner bedeutet ein hohes Verletzungsri- siko (Durchstechen der Hand, Verletzung von Gesicht und Augen, ...). Daher stets den Schweißbrenner vom Körper weghalten (Geräte mit Drahtvorschub) und eine geeignete Schutzbrille verwenden.
  • Seite 11 Anforderung an Insbesondere bei Ringleitungen kann verunreinigtes Schutzgas zu Schäden an der das Schutzgas Ausrüstung und zu einer Minderung der Schweißqualität führen. Folgende Vorgaben hinsichtlich der Schutzgas-Qualität erfüllen: Feststoff-Partikelgröße < 40 µm Druck-Taupunkt < -20 °C max. Ölgehalt < 25 mg/m³ Bei Bedarf Filter verwenden! Gefahr durch Schutzgas-Flaschen enthalten unter Druck stehendes Gas und können bei...
  • Seite 12 Beim Transport des Gerätes dafür Sorge tragen, dass die gültigen nationalen und regio- nalen Richtlinien und Unfallverhütungs-Vorschriften eingehalten werden. Dies gilt spezi- ell für Richtlinien hinsichtlich Gefährdung bei Transport und Beförderung. Keine aktiven Geräte heben oder transportieren. Geräte vor dem Transport oder dem Heben ausschalten! Vor jedem Transport des Gerätes, das Kühlmittel vollständig ablassen, sowie folgende Komponenten demontieren:...
  • Seite 13 Elektromagnetischen Verträglichkeits-Richtlinie (z.B. relevante Produkt- normen der Normenreihe EN 60 974). Fronius International GmbH erklärt, dass das Gerät der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internet- Adresse verfügbar: http://www.fronius.com Mit dem CSA-Prüfzeichen gekennzeichnete Geräte erfüllen die Anforderungen der rele-...
  • Seite 14 Datensicherheit Für die Datensicherung von Änderungen gegenüber den Werkseinstellungen ist der Anwender verantwortlich. Im Falle gelöschter persönlicher Einstellungen haftet der Her- steller nicht. Urheberrecht Das Urheberrecht an dieser Bedienungsanleitung verbleibt beim Hersteller. Text und Abbildungen entsprechen dem technischen Stand bei Drucklegung. Änderun- gen vorbehalten.
  • Seite 15 Eigenschaften sind zum einen das modu- lare Produktdesign, zum anderen die vor- handenen Möglichkeiten der problemlosen Systemerweiterung. Plasma Stromquelle DPS 2500 Einsatzgebiet Die DPS 2500 kann für zahlreiche Plasmaprozesse eingesetzt werden, bei denen eine konstante Stromversorgung benötigt wird (z.B. Beschichten, Ätzen, ...)
  • Seite 16 Bedienelemente und Anschlüsse Sicherheit WARNUNG! Gefahr durch Fehlbedienung. Fehlbedienung kann schwerwiegende Personen- und Sachschäden verursachen. ▶ Die beschriebenen Funktionen erst anwenden, wenn die Bedienungsanleitung vollständig gelesen und verstanden wurde. Anzeigen, Schal- ter und Anschlüsse Vorderansicht DPS 2500...
  • Seite 17 Rückansicht DPS 2500 Blindabdeckung Anzeige Störung leuchtet bis die Schnittstelle von der externen Steuerung initialisiert wurde bzw. wenn während des Betriebes eine Störung aufgetreten ist. Die angezeigten Error-Meldungen werden im Kapitel „Fehlerdiagnose und -behebung“ beschrie- ben. Anzeige Roboterinterface leuchtet bei eingeschalteter Stromquelle, wenn am LocalNet z.B. ein Roboterin- terface bzw.
  • Seite 18 Vor der Inbetriebnahme der Stromquelle Sicherheit WARNUNG! Gefahr durch Fehlbedienung. Schwerwiegende Personen- und Sachschäden können die Folge sein. ▶ Vor Erstinbetriebnahme das Kapitel „Sicherheitsvorschriften“ lesen. ▶ Die Stromquelle nie zum Auftauen von Rohren verwenden. Bestimmungs- Die Stromquelle ist ausschließlich zur Stromversorgung für Plasmaprozesse bestimmt. gemässe Verwen- Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß.
  • Seite 19 Stromquelle in Betrieb nehmen Sicherheit WARNUNG! Gefahr durch Arbeiten am Gerät während die Stromquelle am Netz angeschlossen ist. Schwerwiegender Personen- und Sachschäden. können die Folge sein. ▶ Vor Erstinbetriebnahme das Kapitel „Sicherheitsvorschriften“ lesen. ▶ Sämtliche Vorbereitungsschritte nur durchführen, wenn der Netzschalter in Stellung „0“...
  • Seite 20 Fehlerdiagnose, Fehlerbehebung Sicherheit Die digitalen Stromquellen sind mit einem intelligenten Sicherheitssystem ausgestattet; auf die Verwendung von Schmelzsicherungen konnte daher zur Gänze verzichtet wer- den. Nach der Beseitigung einer möglichen Störung kann die Stromquelle - ohne den Wechsel von Schmelzsicherungen - wieder ordnungsgemäß betrieben werden. WARNUNG! Gefahr durch einen elektrischen Schlag.
  • Seite 21 Code Nr.: 13 Ursache: Fehler Thermofühler 3 Behebung: Servicedienst verständigen Code Nr.: 14 Ursache: Fehler Thermofühler 4 Behebung: Servicedienst verständigen Code Nr.: 15 Ursache: Fehler Thermofühler 5 Behebung: Servicedienst verständigen Code Nr.: 16 Ursache: Fehler Thermofühler 6 Behebung: Servicedienst verständigen Code Nr.: 17 bis 21 Ursache: Fehler DSP...
  • Seite 22 Code Nr.: 50 Ursache: Zwischenkreis Symmetriefehler Behebung: Servicedienst verständigen Code Nr.: 51 Ursache: Netzunterspannung - Netzspannung hat den Toleranzbereich (+/- 15%) unterschritten Behebung: Netzspannung kontrollieren Code Nr.: 51 Ursache: Netzüberspannung - Netzspannung hat den Toleranzbereich (+/- 15%) Behebung: Netzspannung kontrollieren Code Nr.: 100 bis 109 Ursache: Fehler HOST...
  • Seite 23 Pflege, Wartung und Entsorgung Allgemeines Die Stromquelle benötigt unter normalen Betriebsbedingungen nur ein Minimum an Pflege und Wartung. Das Beachten einiger Punkte ist jedoch unerlässlich, um die Schweißanlage über Jahre hinweg einsatzbereit zu halten. WARNUNG! Ein elektrischer Schlag kann tödlich sein. Vor Öffnen des Gerätes ▶...
  • Seite 24 Durchschnittliche Verbrauchswerte beim Schweißen Durchschnittli- Durchschnittlicher Drahtelektroden-Verbrauch bei einer Drahtvorschub- cher Drahtelek- Geschwindigkeit von 5 m/min troden-Verbrauch 1,0 mm Draht- 1,2 mm Draht- 1,6 mm Draht- beim MIG/MAG- elektroden- elektroden- elektroden- Schweißen Durchmesser Durchmesser Durchmesser Drahtelektrode aus Stahl 1,8 kg/h 2,7 kg/h 4,7 kg/h Drahtelektrode aus Aluminium...
  • Seite 25 Falsch ausgelegter Netzstecker, Netzzuleitung sowie deren Absicherung kann zu schwerwiegenden Sachschäden führen. ▶ Ist die Stromquelle für eine Sonderspannung ausgelegt, gelten die Technischen Daten am Leistungsschild. Netzstecker, Netzzuleitung sowie deren Absicherung sind entsprechend auszulegen. DPS 2500 Netzspannung 3 x 400 V Netzspannungs-Toleranz + / -15 % Netzfrequenz...
  • Seite 26 Produktionsjahr des Gerätes errechnen: jedes Gerät ist mit einer Seriennummer versehen die Seriennummer besteht aus 8 Ziffern - beispielsweise 28020099 die ersten zwei Ziffern ergeben die Zahl, aus welcher das Produktionsjahr des Gerätes errechnet werden kann Diese Zahl minus 11 ergibt das Produktionsjahr •...
