Raccordements
avec l'interface -
Série d'appareils
TS/TPS, MW/TT
Raccordements avec l'interface
Consignes sup- IMPORTANT! Tant que l'interface robot est connectée au LocalNet, le mode de
plémentaires service « Mode 2 temps » reste automatiquement sélectionné (affichage : Mode 2
temps).
Vous trouverez des informations plus détaillées concernant le mode de souda-
ge « Mode 2 temps spécial pour interface robot » dans les chapitres « Soudage
MIG/MAG » et « Paramètres Mode de service » des Instructions de service de la
source de courant.

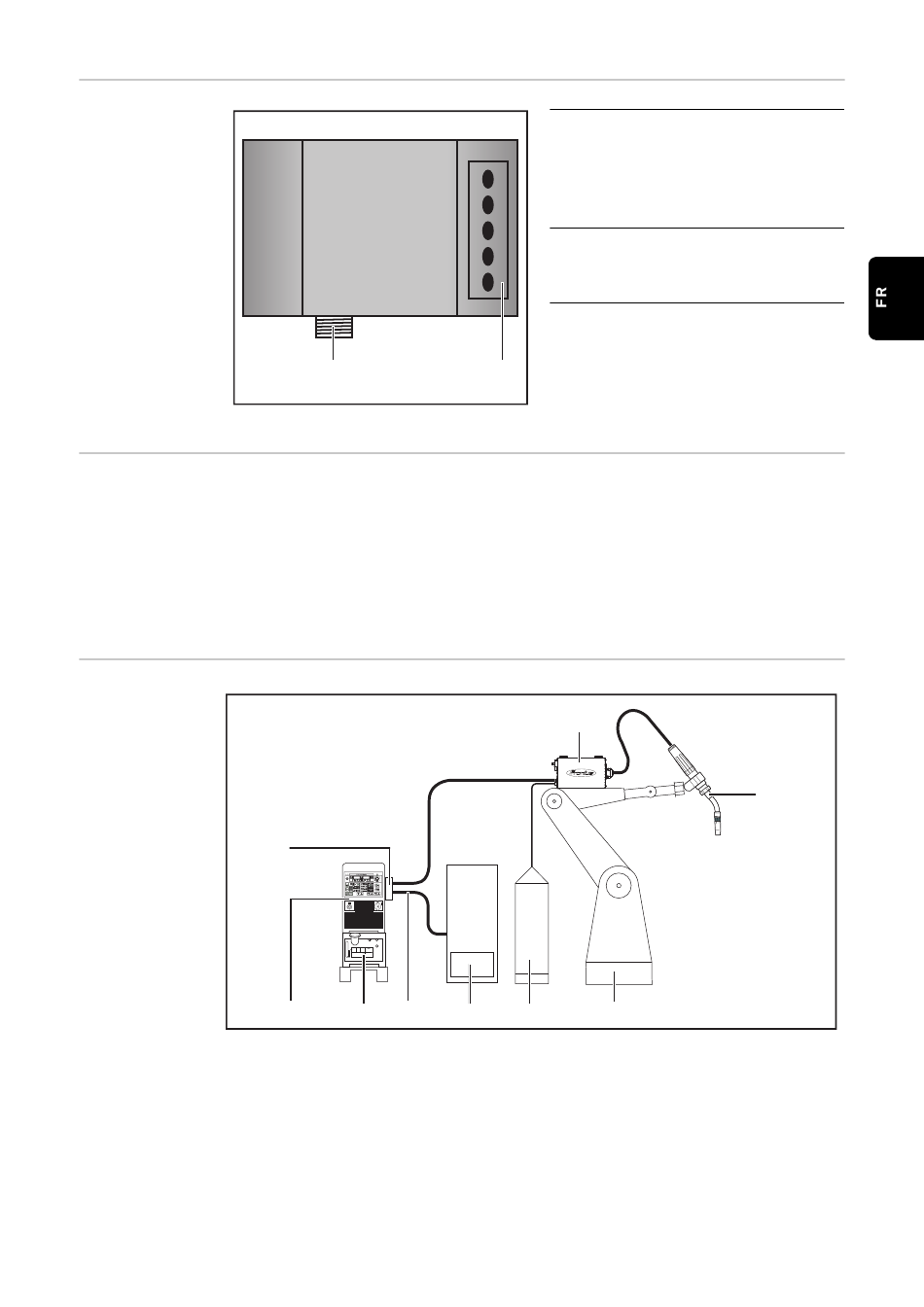

Exemple d'utili-
sation - Série
d'appareils TS/
TPS, MW/TT
(1)
(2)
(3)
(4)
(5)
(2)
(2)
(1) (10) (9)
Source de courant
DeviceNet
Faisceau de liaison
Dévidoir-fil
Torche de soudage
(1) Anti-traction
pour le passage du câble de
données DeviceNet et de l'ali-
mentation électrique du cou-
pleur de bus de terrain
(2) Connecteur LocalNet
pour le branchement du fais-
ceau de câbles intermédiaire.
(1)
(4)
(3)
(8) (7) (6)
(6) Robot
(7) Pack Marathon
(8) Commande robot
(9) Câble de données DeviceNet
(10) Refroidisseur
(5)
85
