Technische Daten
2.2
Elektrische Spezifikation
Ausgang/ analog
Ausgang/ seriell digital
Alarmausgang
Ausgangsimpedanz
Spannungsversorgung
Tab. 2.2: Elektrische Spezifikation
1)
invertiertes RS232-Signal, TTL, 9,6 kBaud
thermoMETER CX
4-20 mA/ skalierbar
1)
uni- (burst mode) oder bidirektional
programmierbarer Open-collector-Ausgang/ 0...30 VDC; 500 mA
Max. 1000 Ω Schleifenwiderstand
5...28 VDC

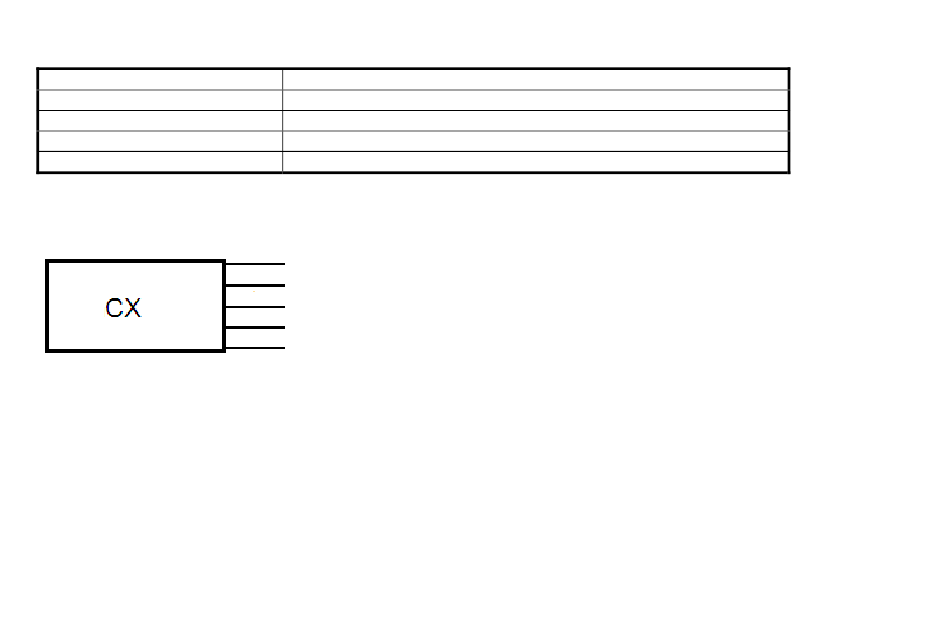

weiß
gelb
grün
braun
schwarz
Stromschleife (+)
TxD (5 V)
RxD (5 V)/ Open-collector-Ausgang
Stromschleife (-)/ Masse (⊥)
Schirm
11
