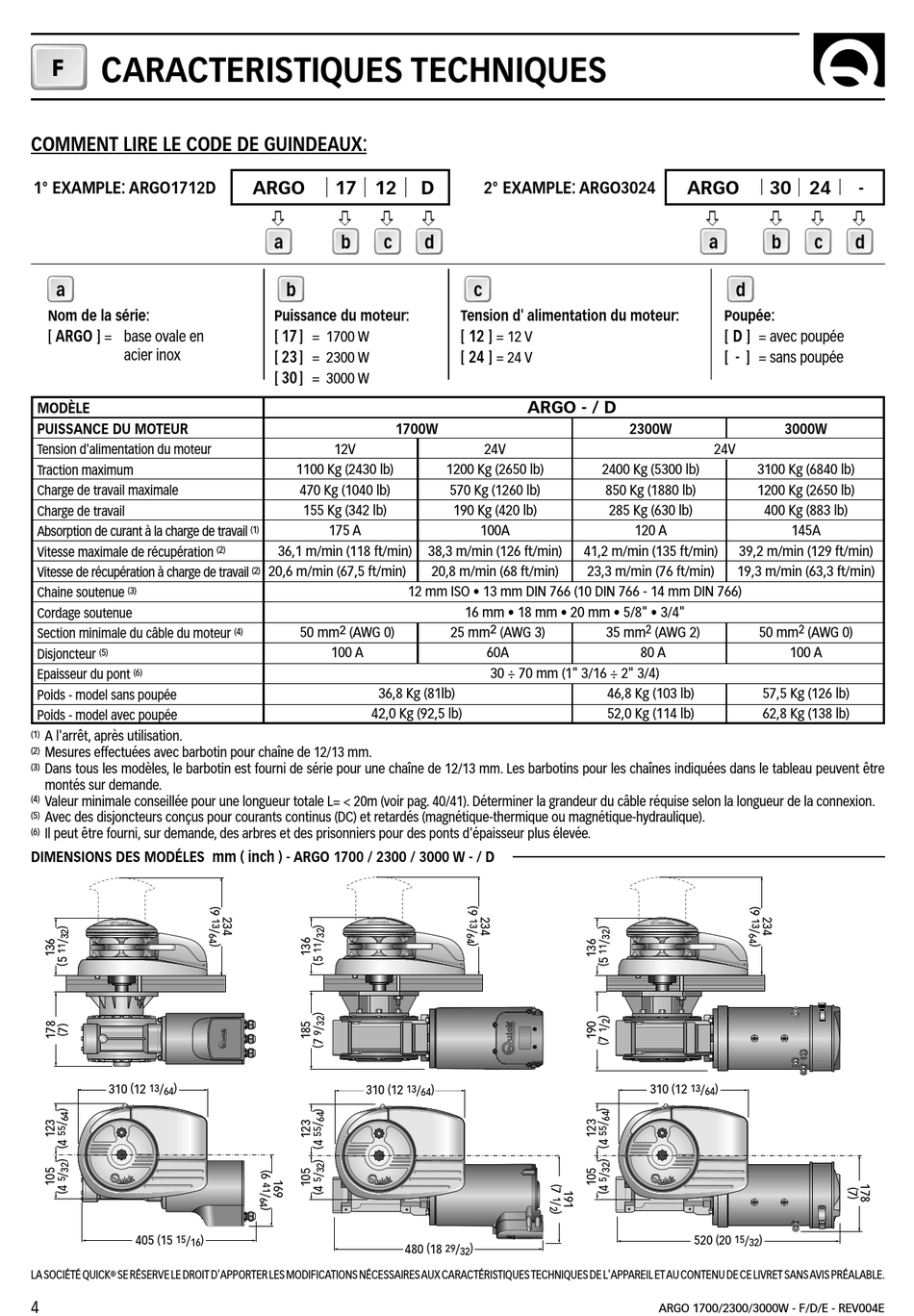

CARACTERISTIQUES TECHNIQUES
F
COMMENT LIRE LE CODE DE GUINDEAUX:
1° EXAMPLE: ARGO1712D
a
Nom de la série:
[ ARGO ]
= base ovale en
acier inox
MODÈLE
PUISSANCE DU MOTEUR
Tension d'alimentation du moteur
Traction maximum
Charge de travail maximale
Charge de travail
Absorption de curant à la charge de travail
Vitesse maximale de récupération
Vitesse de récupération à charge de travail
Chaine soutenue
(3)
Cordage soutenue
Section minimale du câble du moteur
Disjoncteur
(5)
Epaisseur du pont
(6)
Poids - model sans poupée
Poids - model avec poupée
(1)
A l'arrêt, après utilisation.
(2)
Mesures effectuées avec barbotin pour chaîne de 12/13 mm.
Dans tous les modèles, le barbotin est fourni de série pour une chaîne de 12/13 mm. Les barbotins pour les chaînes indiquées dans le tableau peuvent être
(3)
montés sur demande.
Valeur minimale conseillée pour une longueur totale L= < 20m (voir pag. 40/41). Déterminer la grandeur du câble réquise selon la longueur de la connexion.
(4)
Avec des disjoncteurs conçus pour courants continus (DC) et retardés (magnétique-thermique ou magnétique-hydraulique).
(5)
(6)
Il peut être fourni, sur demande, des arbres et des prisonniers pour des ponts d'épaisseur plus élevée.
DIMENSIONS DES MODÉLES mm ( inch ) - ARGO 1700 / 2300 / 3000 W - / D
310 ( 12
)
/
13
64
405 ( 15
)
15
/
16
LA SOCIÉTÉ QUICK
®
SE RÉSERVE LE DROIT D'APPORTER LES MODIFICATIONS NÉCESSAIRES AUX CARACTÉRISTIQUES TECHNIQUES DE L'APPAREIL ET AU CONTENU DE CE LIVRET SANS AVIS PRÉALABLE.
4
ARGO
17 12
a
b
c
b
Puissance du moteur:
[ 17 ]
= 1700 W
[ 23 ]
= 2300 W
[ 30 ]
= 3000 W
12V
1100 Kg (2430 lb)
470 Kg (1040 lb)
155 Kg (342 lb)
175 A
(1)
36,1 m/min (118 ft/min)
(2)
20,6 m/min (67,5 ft/min)
(2)
2
50 mm
(AWG 0)
(4)
100 A
36,8 Kg (81lb)
42,0 Kg (92,5 lb)
310 ( 12
D
2° EXAMPLE: ARGO3024
d
c
Tension d' alimentation du moteur:
[ 12 ]
= 12 V
[ 24 ]
= 24 V
ARGO - / D
1700W
24V
1200 Kg (2650 lb)
570 Kg (1260 lb)
190 Kg (420 lb)
100A
38,3 m/min (126 ft/min)
20,8 m/min (68 ft/min)
12 mm ISO • 13 mm DIN 766 (10 DIN 766 - 14 mm DIN 766)
16 mm • 18 mm • 20 mm • 5/8" • 3/4"
2
25 mm
(AWG 3)
60A
30 ÷ 70 mm (1" 3/16 ÷ 2" 3/4)
)
13
/
64
480 ( 18
)
29
/
32
ARGO
a
d
Poupée:
[ D ]
= avec poupée
[ - ]
= sans poupée
2300W
24V
2400 Kg (5300 lb)
3100 Kg (6840 lb)
850 Kg (1880 lb)
1200 Kg (2650 lb)
285 Kg (630 lb)
120 A
41,2 m/min (135 ft/min)
39,2 m/min (129 ft/min)
23,3 m/min (76 ft/min)
19,3 m/min (63,3 ft/min)
2
35 mm
(AWG 2)
80 A
46,8 Kg (103 lb)
52,0 Kg (114 lb)
310 ( 12
)
13
/
64
520 ( 20
15
/
32
ARGO 1700/2300/3000W - F/D/E - REV004E
30 24
-
b
c
d
3000W
400 Kg (883 lb)
145A
2
50 mm
(AWG 0)
100 A
57,5 Kg (126 lb)
62,8 Kg (138 lb)
)
