VIRAGE MANUEL (Version avec poupée)

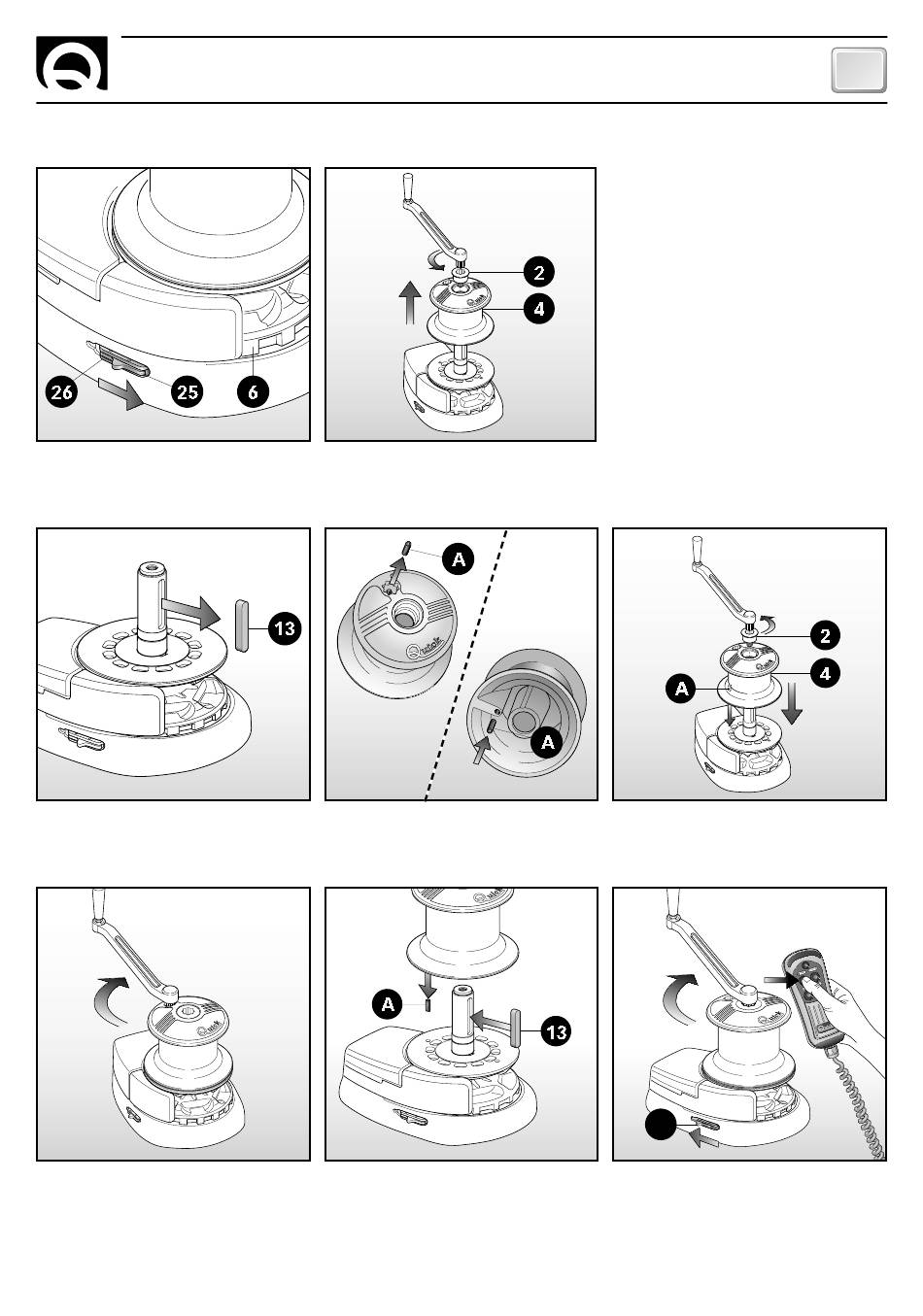

1)
Interropre l'alimentation electrique du gui-
deau, agir sur le pulsant de commande (25)
pour activer le blocage (26) sur le barbotin (6).
3)
Enlever la clavette (13) de son emplacement
sur l'axe et la mettre dans un entroit protégé.
6)
Introduire le levier dans l'emplacement pré-
vu sur la poupée et récupérer manuellement la
chaîne en faisant tourner le levier dans le sens
aiguilles d'une montre.
ARGO 1700/2300/3000W - F/D/E - REV004E
2)
Avec le levier dévisser la douille (2) et enle-
ver la poupée (4) de l'axe.
4)
Dévisser le vis (A) de l'emplacement sur la
partie supérieure de la poupée et le riuisser sur
la partie inferieure.
7)
Une fois terminée la procédure de récupé-
ration manuelle dévisser la douille et enlever la
poupée, remettre la clavette (13) dans l'empla-
cement et enlever le vis (A).
UTILISATION
5)
Introduire la poupée (4) sur l'axe en enfilant
le vis (A) dans un des emplacement prévus sur
le barbotin. Visser la douille (2) sans la serrer.
25
8)
Serrer l'embrayage en visant la douille, ré-
tablir l'alimentation electrique du guindeau.
Débloquer le barbotin en appuyant pour un
instant sur le "UP" du bouton de commande
à votre disposition et en agissant successive-
ment sur le levier de commande (25).
F
13
