ESQUEMA DE MONTAGE
E
SISTEMA BASE ARGO 1700-2300W

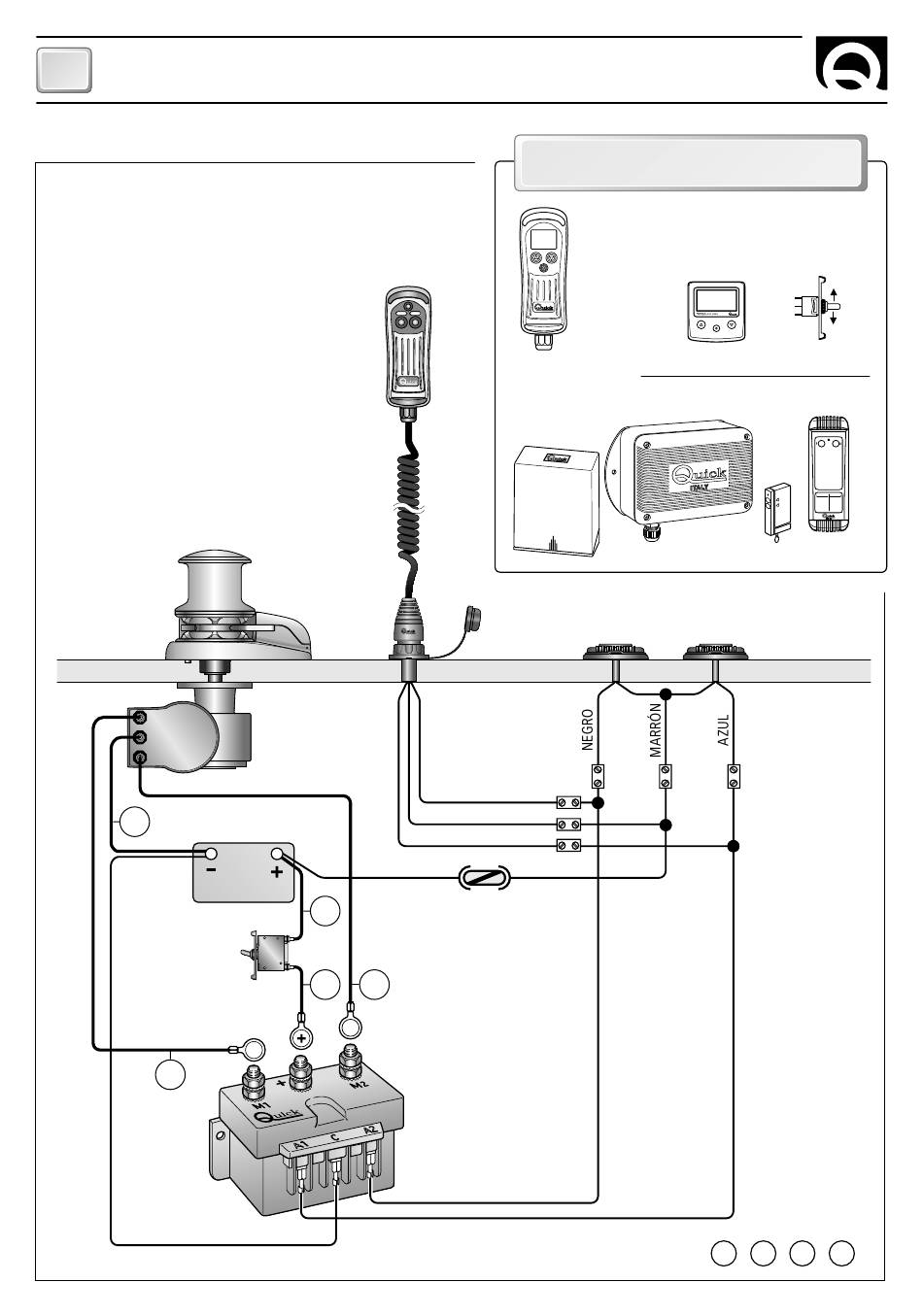

DIAGRAMA
DE CONEXIÓN
GENERAL PÁG. 40
MOLINETE
MOTOR
L4
INTERRUPTOR
MAGNETO-
HIDRÁULICO
L3
30
TABLERO DE
PULSADORES
MULTIUSO
MOD. HRC1002
BATERÍA
L1
L2
L3
M2
M1
C
ACCESORIOS QUICK
EL ACCIONAMIENTO DEL MOLINETE
TABLERO DE PULSADORES
HERMETICO CON CUENTAMETROS
PARA EL ANCLAJE
CONTAMETROS
RADIOMANDOS
RECEPTOR
MANDOS DE PIE MOD. 900U Y 900D
NEGRO
MARRÓN
AZUL
FUSIBLE
RAPIDO 4A
CAJA TELERRUPTORES
MOD. T501 - T510 (12V)
MOD. T502 - T520 (24V)
A2
®
PARA
MANDO
DE PANEL
DE PANEL
TRASMISORES
BOLSILLO - BOTONERA
A1
L = L1 + L2 + L3 + L4
ARGO 1700/2300/3000W - F/D/E - REV004E
UP
DOWN
