USV MHD Modular
6.2 Geräteelemente an der Rückwand

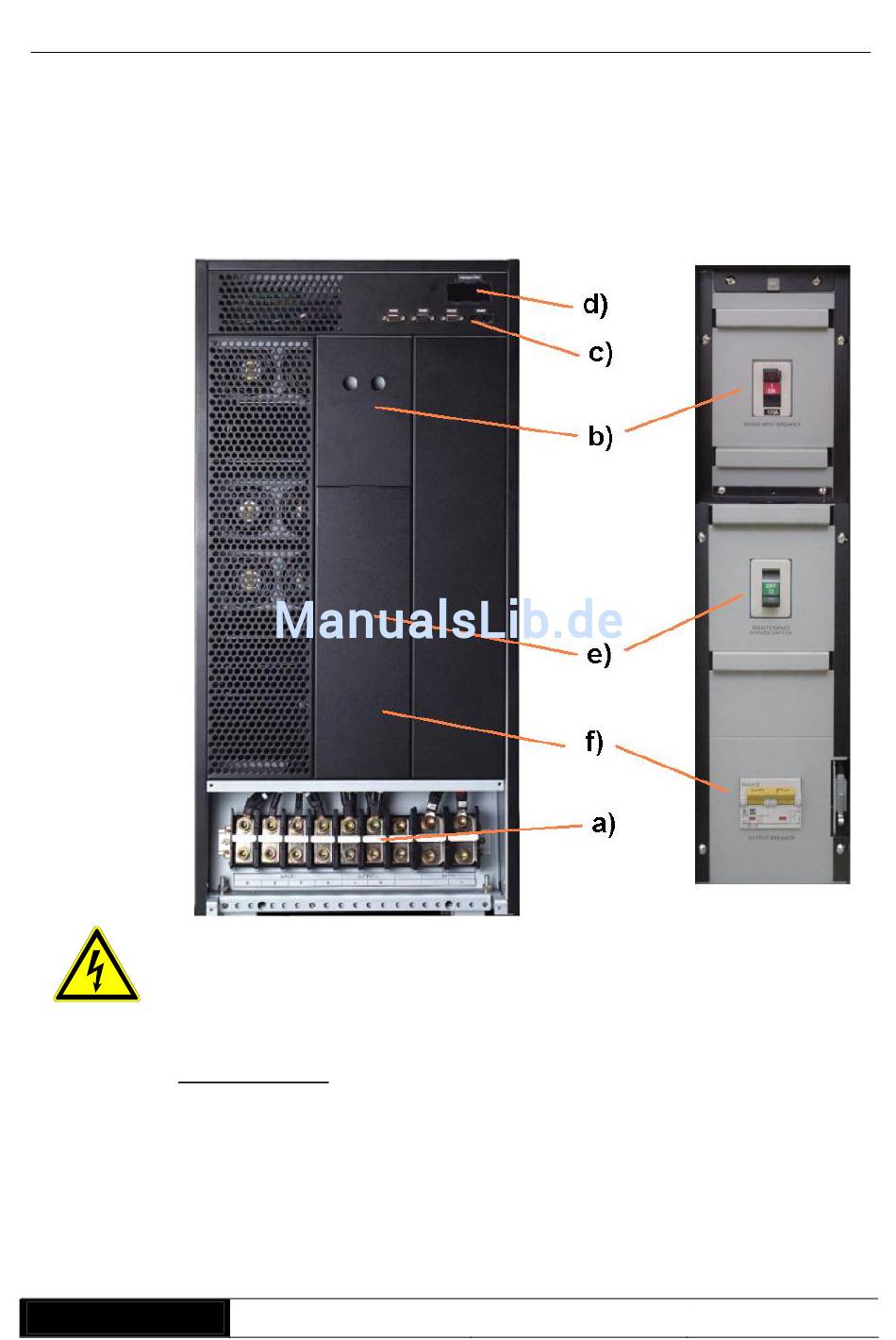

Abb. 3:
Rückwand-
Ansicht MHD
Modular
Gefahr !
Alle an der Rückwand befindlichen Anschlüsse (Ausnahmen: RS232/485-
Interface, Intelligent Slot) sind im angeschlossenen Zustand auf Netzpotential.
Auch im abgekoppelten Zustand können durch geräteintern geladene
Kapazitäten gefährlich hohe Spannungen an den Verbindungen anliegen.
a) Anschlussfeld:
Am Anschlussfeld werden die Leistungsanschlüsse der Anlage vorgenommen.
Die sind im Einzelnen:
Serie MHD
Netzeingang (ein- bzw. dreiphasig)
o
Netzausgang (einphasig)
o
Akkubank (120V DC nominal)
o
Handbuch
Seite 17 von 51
