USV MHD Modular

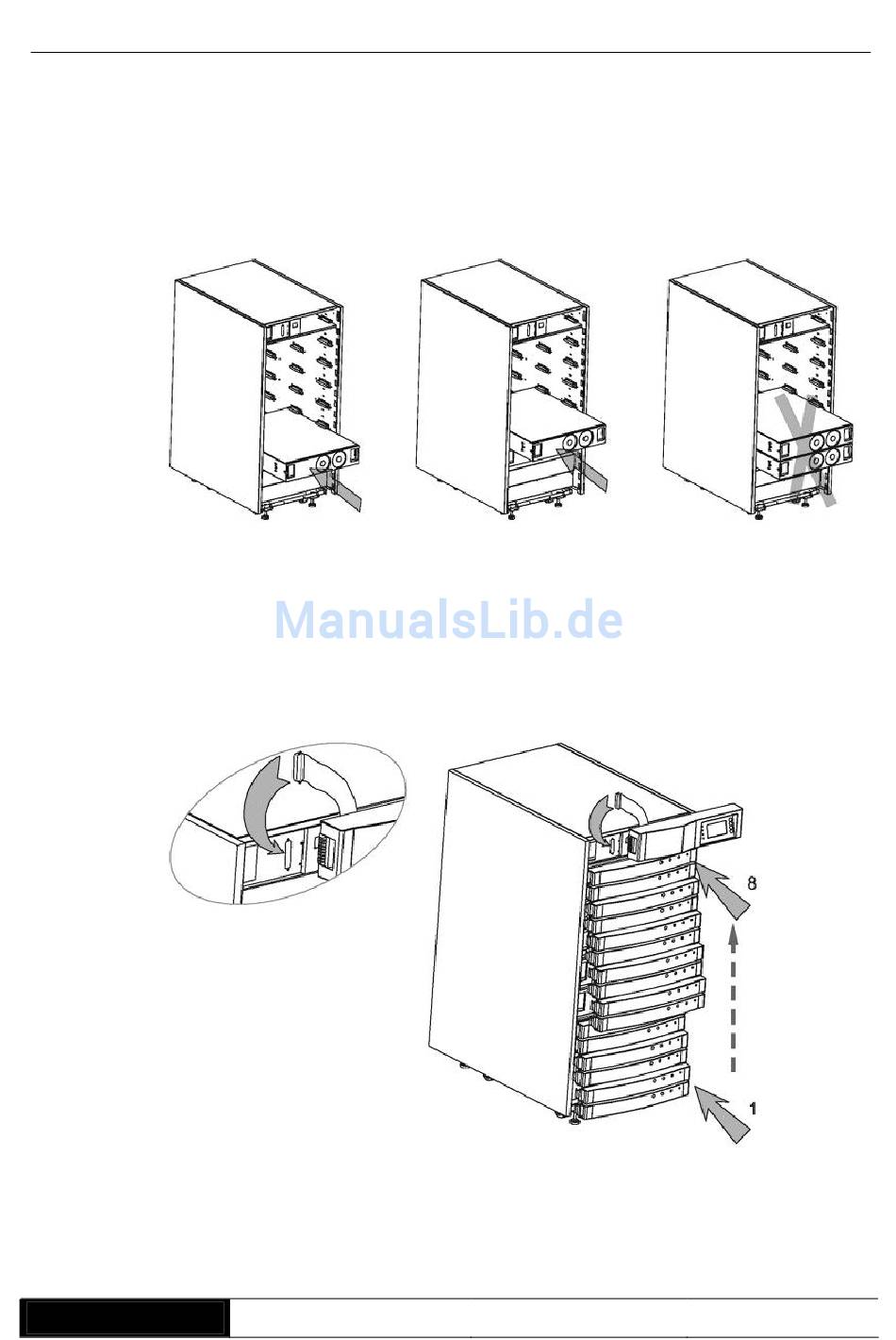

Abb. 7:
Montage der
Powermodule
Abb. 8:
Montage der
Displayeinheit
und Frontab-
deckungen
Serie MHD
verrastet dieses automatisch. Eine weitere Fixierung im Schacht ist
nicht nötig
Fig. 4
Befestigen Sie die Kunststoffabdeckungen vor den Einschüben für die
o
Powermodule von unten nach oben.
Verbinden Sie die das LCD- Modul mit dem Kommunikationsmodul,
o
sichern Sie den Stecker des Verbindungskabels mit den mitgelieferten
Schrauben und befestigen Sie das LCD- Modul an der USV. (Fig. 7)
Fig. 5
Fig. 7
Handbuch
Fig. 6
Seite 23 von 51
