USV MHD Modular
Der Schutzleiter ist unbedingt anzuschließen !
Bitte beachten Sie immer die angegebene Eingangsspannung auf dem
Identifikations-Label, bzw. in den technischen Daten dieses Handbuchs.

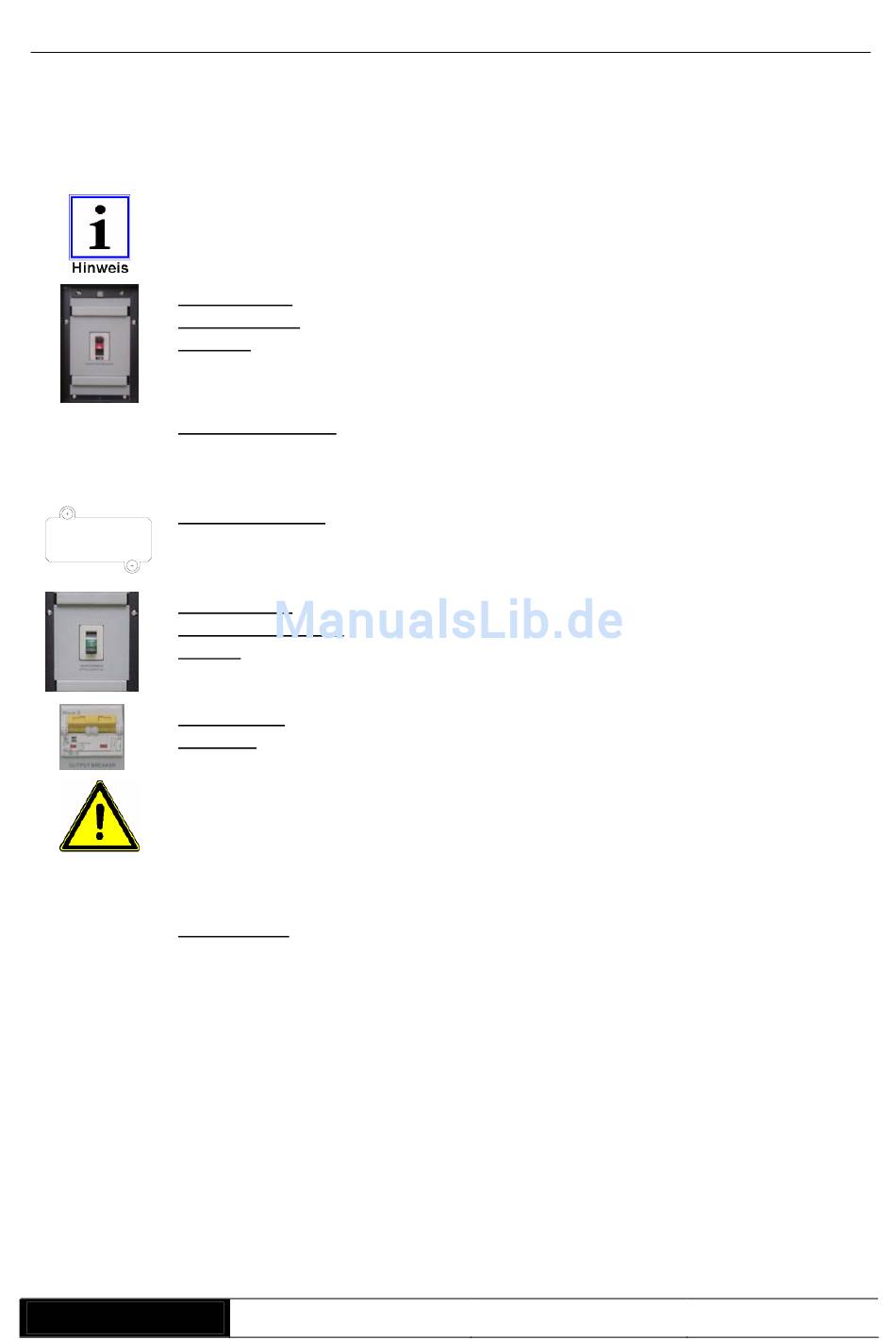

b) Leistungs-
schalter Netz-
Eingang
c) Kommunikation
(Buchse D-Sub 9-
polig)
d) Intelligent Slot
e) Leistungs-
schalter Wartungs-
bypass
f) Sicherung
Ausgang
Die Abdeckung des Wartungsbypassschalters, bzw. der Ausgangssicherung ist
mechanisch fixiert. Bei Entfernung der Abdeckung wird die Anlage automatisch
intern in Bypass Mode versetzt. Dabei ist die Last nicht mehr gegen Netz-
ausfall geschützt.
Identifikation
Serie MHD
Die Abdeckung des Leistungsschalters ist ohne
Hilfsmittel abnehmbar.
Über die serielle Schnittstelle werden alle relevanten
USV- Daten an eine entsprechende Leitzentrale (z. B.
PC) übermittelt.
Durch den vorbereiteten Schacht kann die Anlage um
Kommunikationsmodule erweitert werden, z.B. SNMP-
Adapter, AS 400 Schnittstelle
Der Schalter dient nur für Wartungsarbeiten. Die
Umschaltung darf nur vorgenommen werden, wenn sich
die Anlage elektronisch intern bereits im Bypass- Mode
befindet.
Die Sicherung dient zur Absicherung des USV-
Ausganges
Das Identifikations-Label enthält Angaben über:
# Hersteller
# Gerätemodell und Leistungsklasse
# Geräteeingangswerte
# Geräteausgangswerte
# Artikelnummer
# Seriennummer
# CE- und Barcode- Kennzeichnung
Handbuch
Seite 18 von 51
