!! Achtung !!
Soll die Anlage voll erweiterbar sein, müssen die Sicherungen und Kabel-
querschnitte nach entsprechend maximaler Ausbaustufe gewählt werden. Bei
Erweiterung der Anlage sind auf jeden Fall die Sicherungen und Kabelquer-
schnitte zu prüfen.

8.4 Kommunikationsanschluss der USV

Zum Datenaustausch mit der USV steht eine komfortable Kommunikations-
Schnittstelle zur Verfügung.
Verwenden Sie zum Anschluss nur das im Kapitel „Zubehör" aufgeführte
Verbindungskabel.
Bei Einsatz eines SNMP-Adapters ist die Kommunikationsschnittstelle
abgeschaltet.

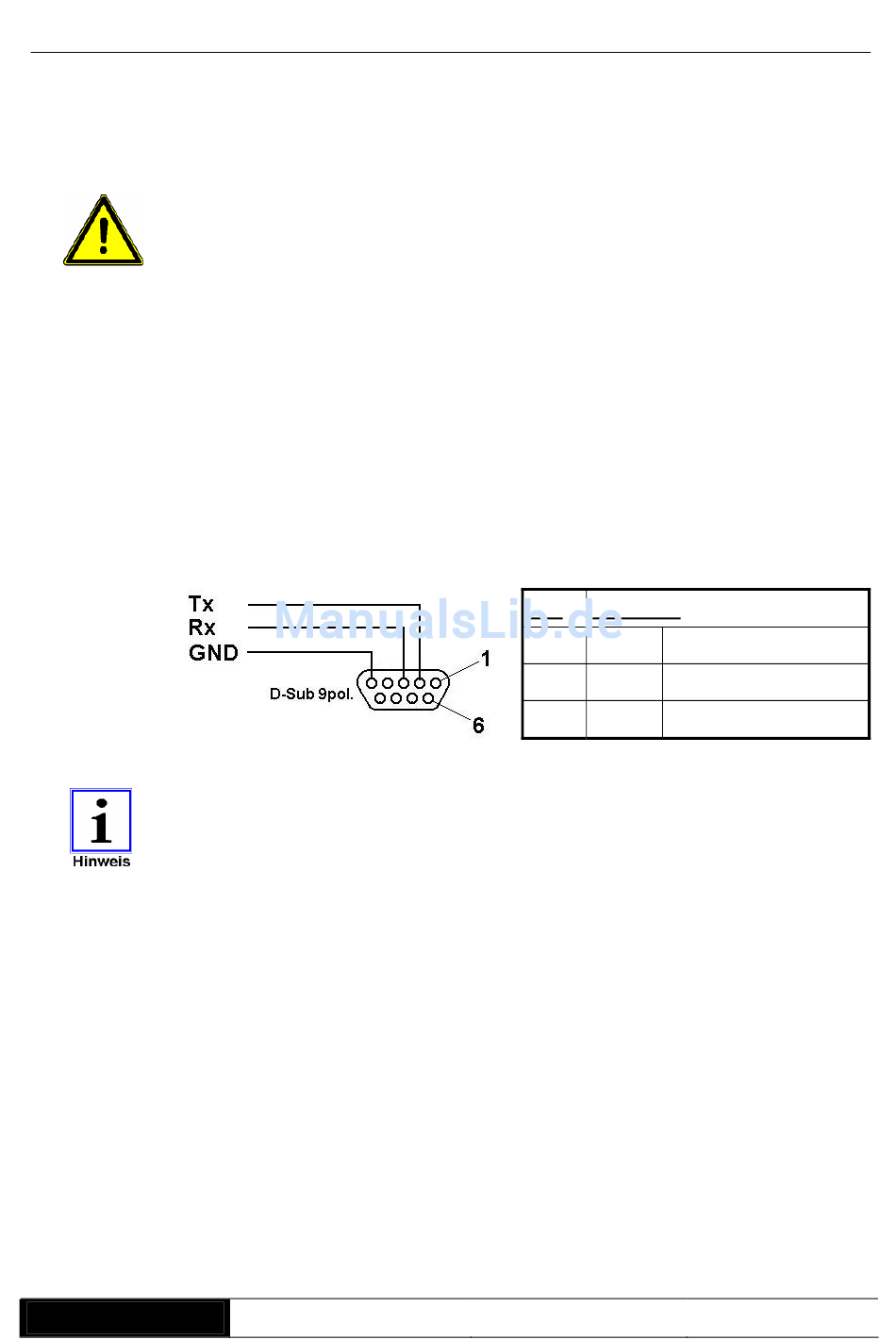

Abb. 13: USV
interne Beschal-
tung der Kommu-
nikationsschnitt-
stelle
Die Kommunikationsschnittstelle ist vollständig galvanisch getrennt.
Serie MHD
Pin: Belegung:
2 RS232 Sendeleitung Tx
3 RS232 Empfangsleitung Rx
5 RS232 GND
