USV MTD 700 / 1000 / 1500 / 2000 / 3000

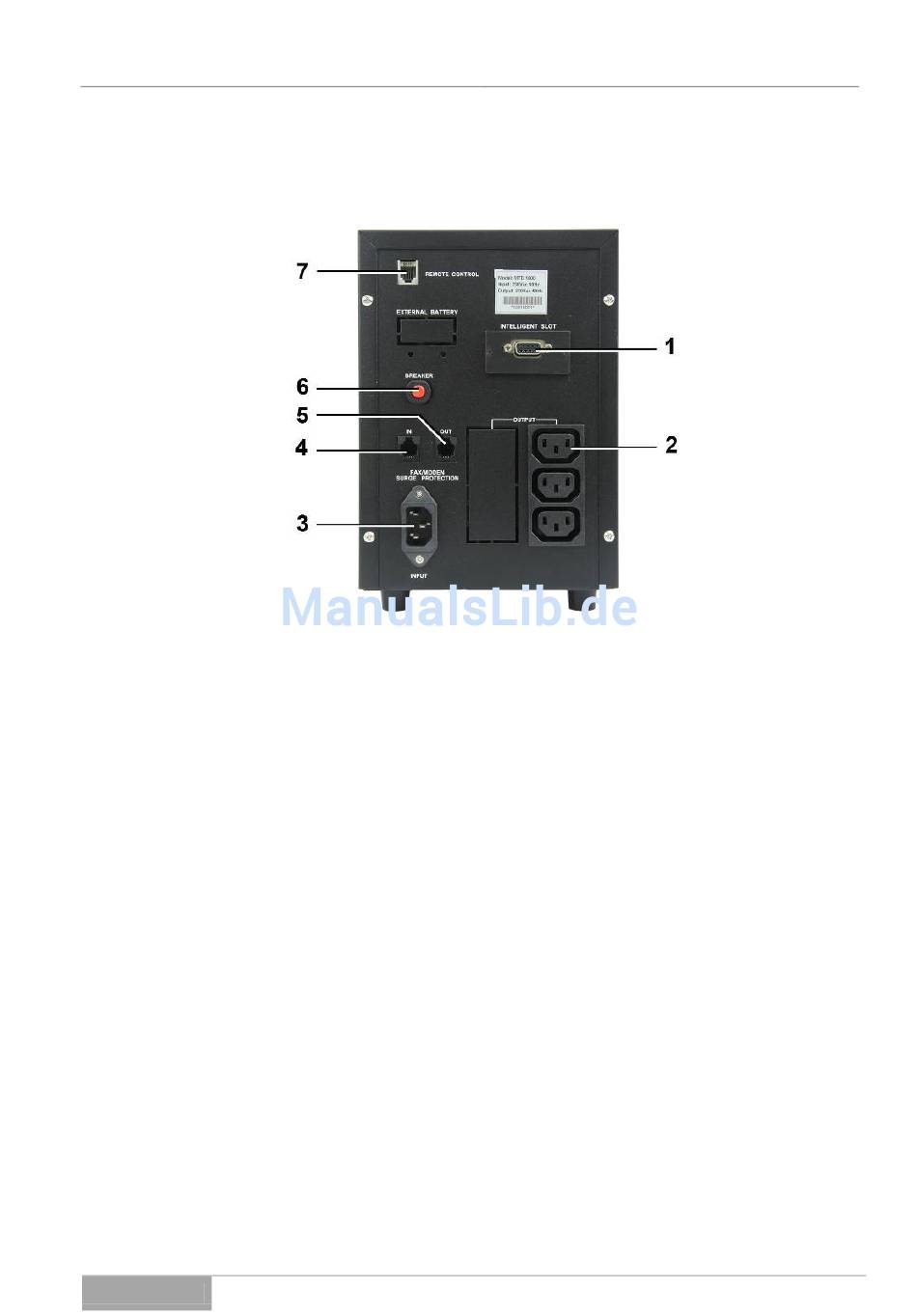

3.2 Geräteelemente an der Rückwand
1
2
3
4
5
6
7
Abb. 3-2 - 1
Serie MTD
Kommunikationsschnittstelle
USV-Ausgang
Netz-Eingang
Eingang-Überspannungsschutz (RJ 45)
Ausgang-Überspannungsschutz (RJ 45)
Sicherungsautomat Netz-Eingang
Anschluss Remote Control
Rückwand-Ansicht MTD 700, 1000, 1500
Gerätebeschreibung der USV
