USV MKD700/1000

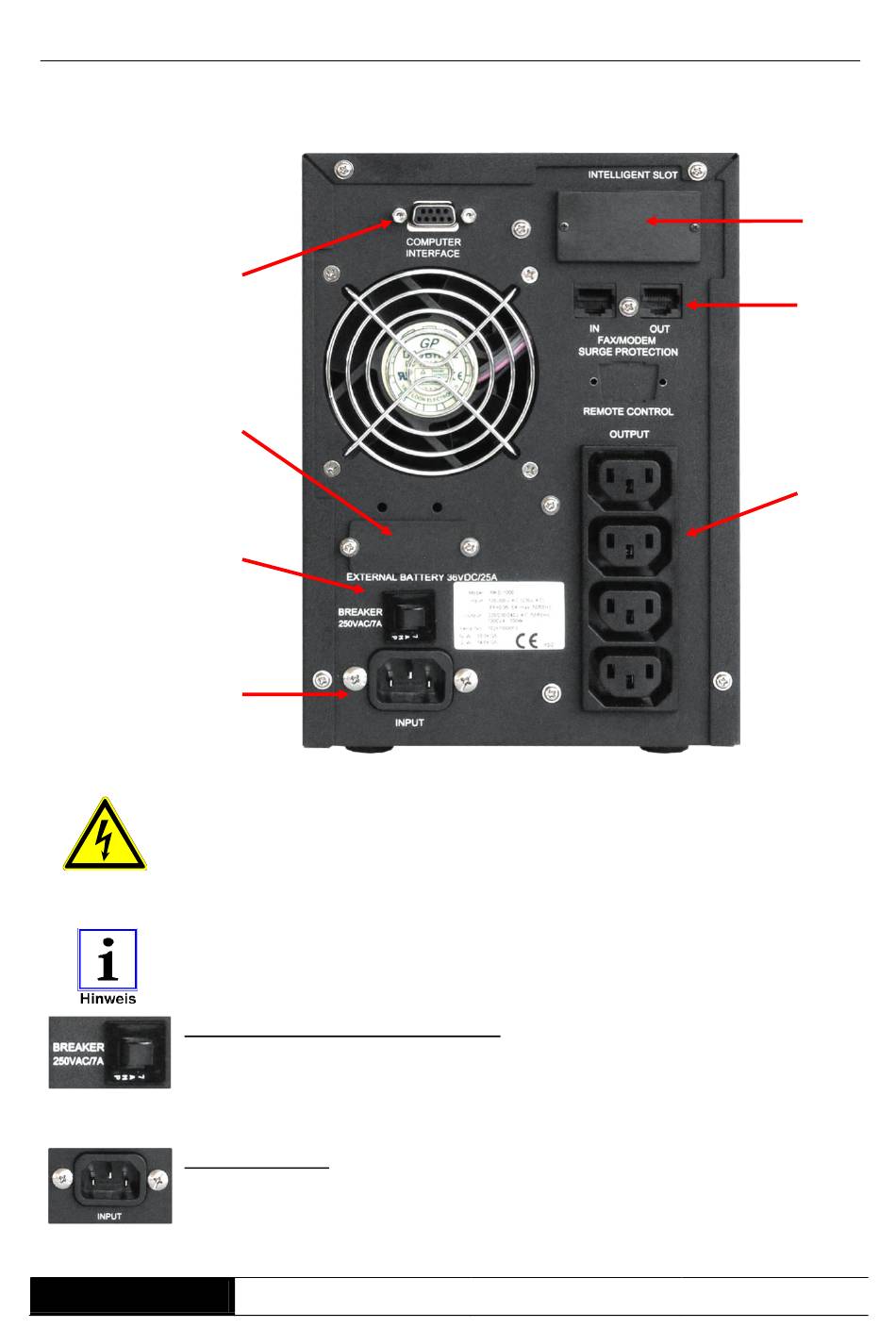

6.2 Geräteelemente an der Rückwand
Abb. 3:
Rückwand-
Ansicht
MKD700
MKD1000
d)
e)
a)
b)
Gefahr !
Alle an der Rückwand befindlichen Steckverbindungen (Ausnahmen: RS232-
Interface) sind im angeschlossenen Zustand auf Netzpotential.
Auch im abgekoppelten Zustand können durch geräteintern geladene
Kapazitäten gefährlich hohe Spannungen an den Steckverbindungen anliegen.
Sowie die Netzeingangsspannung anliegt, ist automatisch die Ladeeinheit
aktiv. D. h. die interne Akkubank wird bereits geladen, ohne dass die USV
gestartet wurde.
a) Sicherungsautomat Netz-Eingang:
Bei hohen Überströmen oder einem Gerätedefekt (z. B. interner Kurzschluss)
schaltet der Sicherungsautomat ab, das Gerät ist damit sofort vom
angeschlossenem Netz abgekoppelt.
b) Netz- Eingang
Serie MKD
IEC Kaltgerätestecker 10A
Netzanschluss über beiliegendes Anschlusskabel mit
Schukostecker.
Handbuch
f)
g)
c)
Seite 17 von 42
