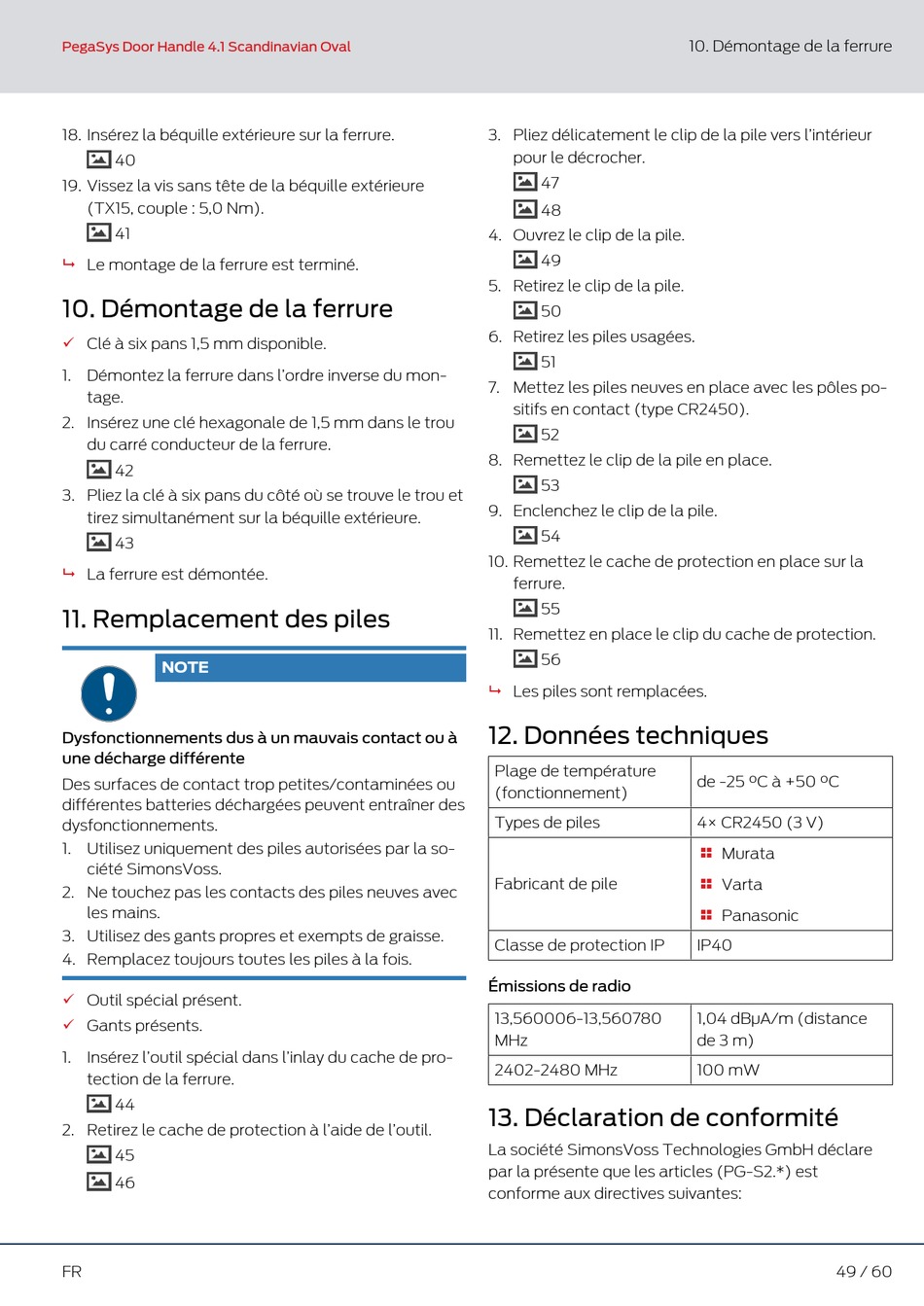

PegaSys Door Handle 4.1 Scandinavian Oval
18. Insérez la béquille extérieure sur la ferrure.
40
19. Vissez la vis sans tête de la béquille extérieure
(TX15, couple : 5,0 Nm).
41
Le montage de la ferrure est terminé.
9
10. Démontage de la ferrure
ü Clé à six pans 1,5 mm disponible.
1. Démontez la ferrure dans l'ordre inverse du mon-
tage.
2. Insérez une clé hexagonale de 1,5 mm dans le trou
du carré conducteur de la ferrure.
42
3. Pliez la clé à six pans du côté où se trouve le trou et
tirez simultanément sur la béquille extérieure.
43
9 La ferrure est démontée.
11. Remplacement des piles
NOTE
Dysfonctionnements dus à un mauvais contact ou à
une décharge différente
Des surfaces de contact trop petites/contaminées ou
différentes batteries déchargées peuvent entraîner des
dysfonctionnements.
1. Utilisez uniquement des piles autorisées par la so-
ciété SimonsVoss.
2. Ne touchez pas les contacts des piles neuves avec
les mains.
3. Utilisez des gants propres et exempts de graisse.
4. Remplacez toujours toutes les piles à la fois.
ü Outil spécial présent.
ü Gants présents.
1. Insérez l'outil spécial dans l'inlay du cache de pro-
tection de la ferrure.
44
2. Retirez le cache de protection à l'aide de l'outil.
45
46
FR
3. Pliez délicatement le clip de la pile vers l'intérieur
pour le décrocher.
47
48
4. Ouvrez le clip de la pile.
49
5. Retirez le clip de la pile.
50
6. Retirez les piles usagées.
51
7. Mettez les piles neuves en place avec les pôles po-
sitifs en contact (type CR2450).
52
8. Remettez le clip de la pile en place.
53
9. Enclenchez le clip de la pile.
54
10. Remettez le cache de protection en place sur la
ferrure.
55
11. Remettez en place le clip du cache de protection.
56
9 Les piles sont remplacées.
12. Données techniques
Plage de température
(fonctionnement)
Types de piles
Fabricant de pile
Classe de protection IP
Émissions de radio
13,560006-13,560780
MHz
2402-2480 MHz
13. Déclaration de conformité
La société SimonsVoss Technologies GmbH déclare
par la présente que les articles (PG-S2.*) est
conforme aux directives suivantes:
10. Démontage de la ferrure
de -25 °C à +50 °C
4× CR2450 (3 V)
Murata

Varta

Panasonic

IP40
1,04 dBμA/m (distance
de 3 m)
100 mW
