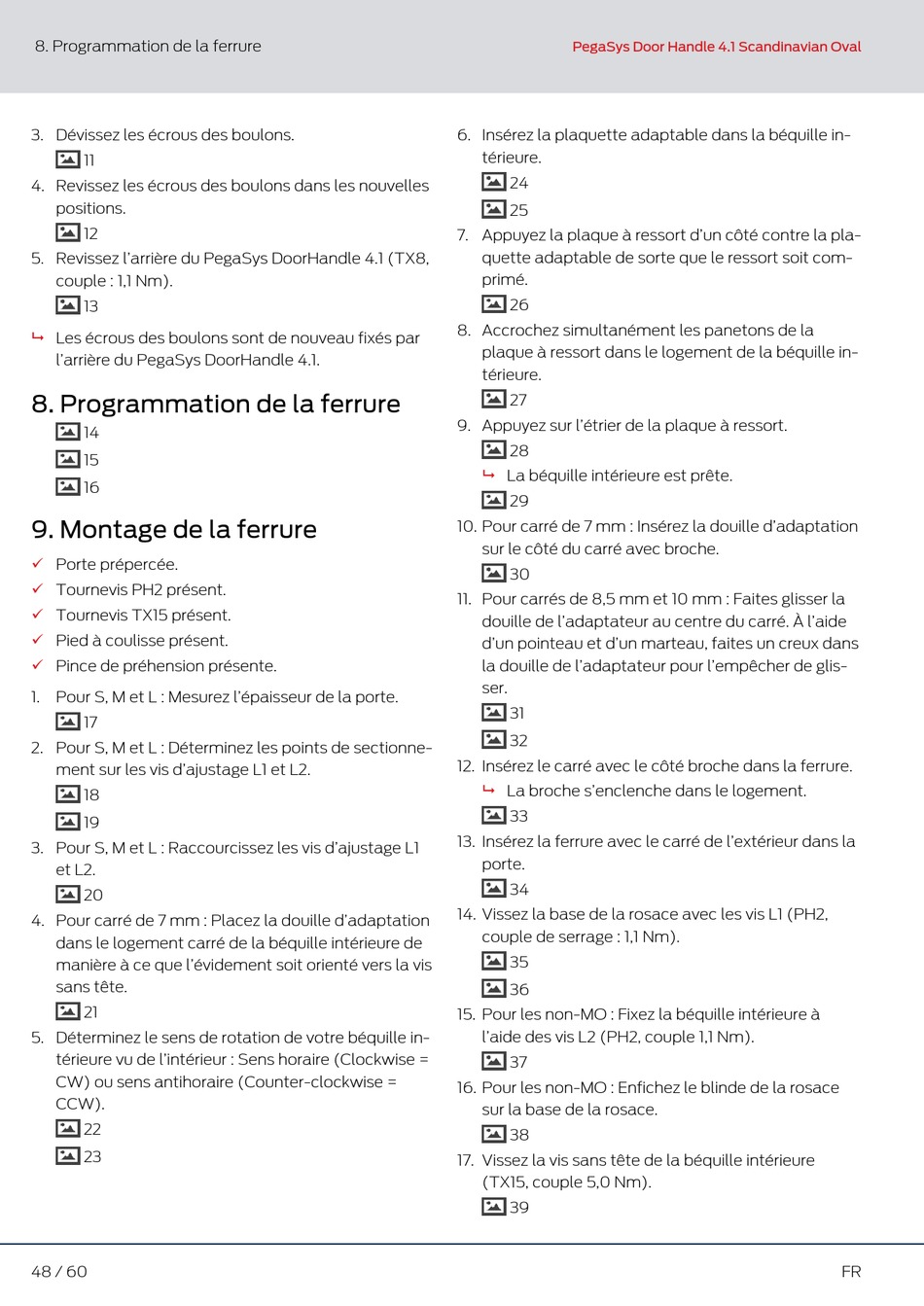

8. Programmation de la ferrure
3. Dévissez les écrous des boulons.
11
4. Revissez les écrous des boulons dans les nouvelles
positions.
12
5. Revissez l'arrière du PegaSys DoorHandle 4.1 (TX8,
couple : 1,1 Nm).
13
Les écrous des boulons sont de nouveau fixés par
9
l'arrière du PegaSys DoorHandle 4.1.
8. Programmation de la ferrure
14
15
16
9. Montage de la ferrure
ü Porte prépercée.
ü Tournevis PH2 présent.
ü Tournevis TX15 présent.
ü Pied à coulisse présent.
Pince de préhension présente.
ü
1. Pour S, M et L : Mesurez l'épaisseur de la porte.
17
2. Pour S, M et L : Déterminez les points de sectionne-
ment sur les vis d'ajustage L1 et L2.
18
19
3. Pour S, M et L : Raccourcissez les vis d'ajustage L1
et L2.
20
4. Pour carré de 7 mm : Placez la douille d'adaptation
dans le logement carré de la béquille intérieure de
manière à ce que l'évidement soit orienté vers la vis
sans tête.
21
5. Déterminez le sens de rotation de votre béquille in-
térieure vu de l'intérieur : Sens horaire (Clockwise =
CW) ou sens antihoraire (Counter-clockwise =
CCW).
22
23
48 / 60
PegaSys Door Handle 4.1 Scandinavian Oval
6. Insérez la plaquette adaptable dans la béquille in-
térieure.
24
25
7. Appuyez la plaque à ressort d'un côté contre la pla-
quette adaptable de sorte que le ressort soit com-
primé.
26
8. Accrochez simultanément les panetons de la
plaque à ressort dans le logement de la béquille in-
térieure.
27
9. Appuyez sur l'étrier de la plaque à ressort.
28
La béquille intérieure est prête.
9
29
10. Pour carré de 7 mm : Insérez la douille d'adaptation
sur le côté du carré avec broche.
30
11. Pour carrés de 8,5 mm et 10 mm : Faites glisser la
douille de l'adaptateur au centre du carré. À l'aide
d'un pointeau et d'un marteau, faites un creux dans
la douille de l'adaptateur pour l'empêcher de glis-
ser.
31
32
12. Insérez le carré avec le côté broche dans la ferrure.
La broche s'enclenche dans le logement.
9
33
13. Insérez la ferrure avec le carré de l'extérieur dans la
porte.
34
14. Vissez la base de la rosace avec les vis L1 (PH2,
couple de serrage : 1,1 Nm).
35
36
15. Pour les non-MO : Fixez la béquille intérieure à
l'aide des vis L2 (PH2, couple 1,1 Nm).
37
16. Pour les non-MO : Enfichez le blinde de la rosace
sur la base de la rosace.
38
17. Vissez la vis sans tête de la béquille intérieure
(TX15, couple 5,0 Nm).
39
FR
