Inbetriebnahme MOVIMOT
Ergänzende Hinweise bei motornaher (abgesetzter) Montage
0 0
7.7 Ergänzende Hinweise bei motornaher (abgesetzter) Montage
7.7.1 Anschlussart des angeschlossenen Motors prüfen
7.7.2 Motorschutz
80
Beachten Sie bei motornaher (abgesetzter) Montage des MOVIMOT
Option P2.A zusätzlich die Hinweise in den folgenden Kapiteln:

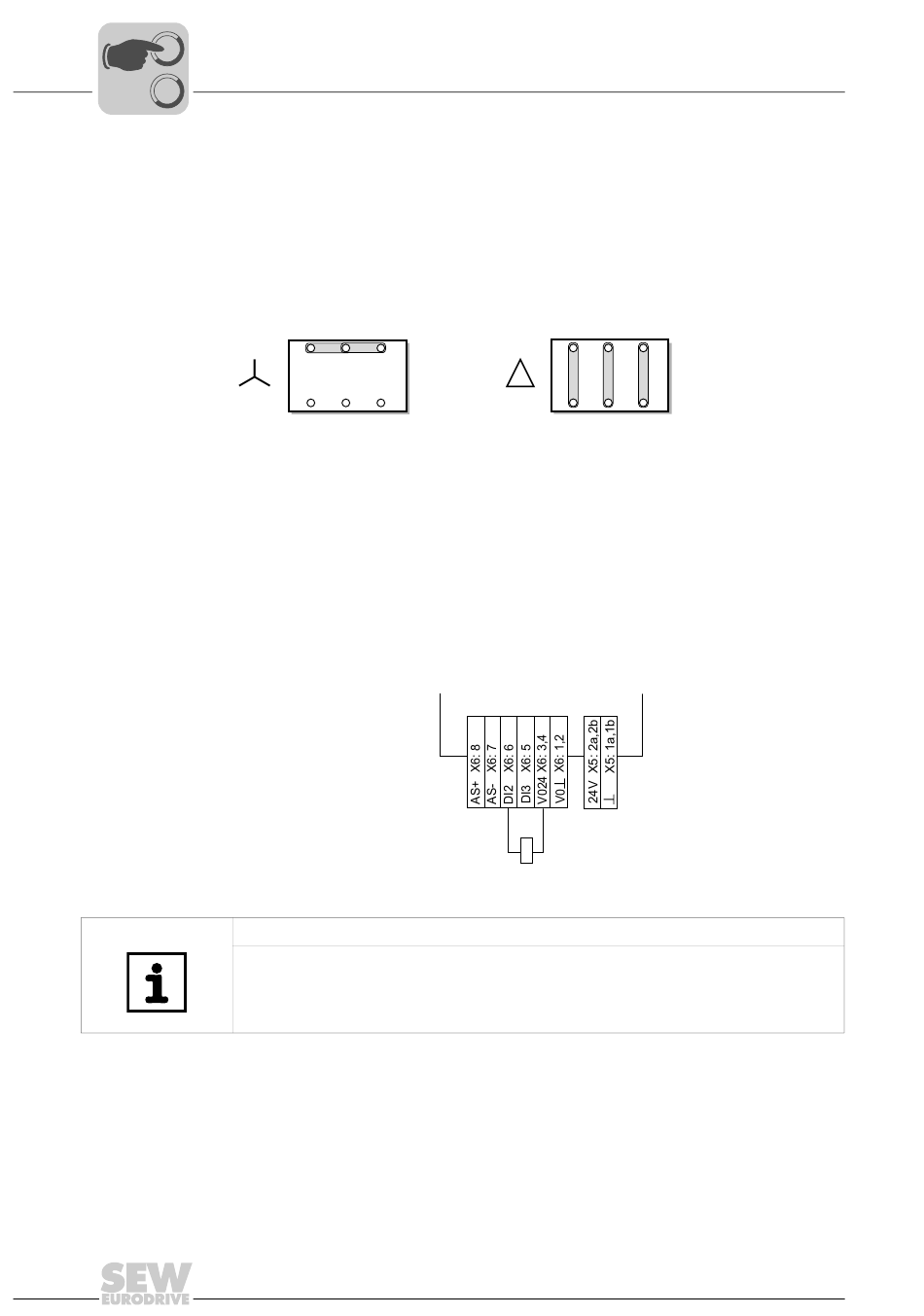

Prüfen Sie gemäß folgendem Bild, dass die gewählte Anschlussart des MOVIMOT
der des angeschlossenen Motors übereinstimmt.
W2 U2 V2
U1 V1 W1
Achtung: Bei Bremsmotoren darf kein Bremsgleichrichter im Klemmenkasten des
Motors eingebaut werden!
Der angeschlossene Motor muss mit einem TH ausgerüstet sein. SEW-EURODRIVE
empfehlt den TH über den Eingang DI2 zu verdrahten, siehe folgendes Bild.
• Der Eingang DI2 muss von einer externen Steuerung überwacht werden.
• Sobald der Eingang DI2 = "0" ist, muss die externe Steuerung den Antrieb abschal-
ten (Bit DO0 und DO1 = "0").
HINWEIS
Bei motornaher Montage steht der Eingang DI2 nicht mehr zum Anschluss von exter-
nen Sensoren zur Verfügung.
Betriebsanleitung – MOVIMOT® MM..D mit AS-Interface und Drehstrommotor DRS/DRE/DRP
®
mit Binär-Slave im "Easy"-Mode
