Elektrische Installation
5
Installationsvorschriften

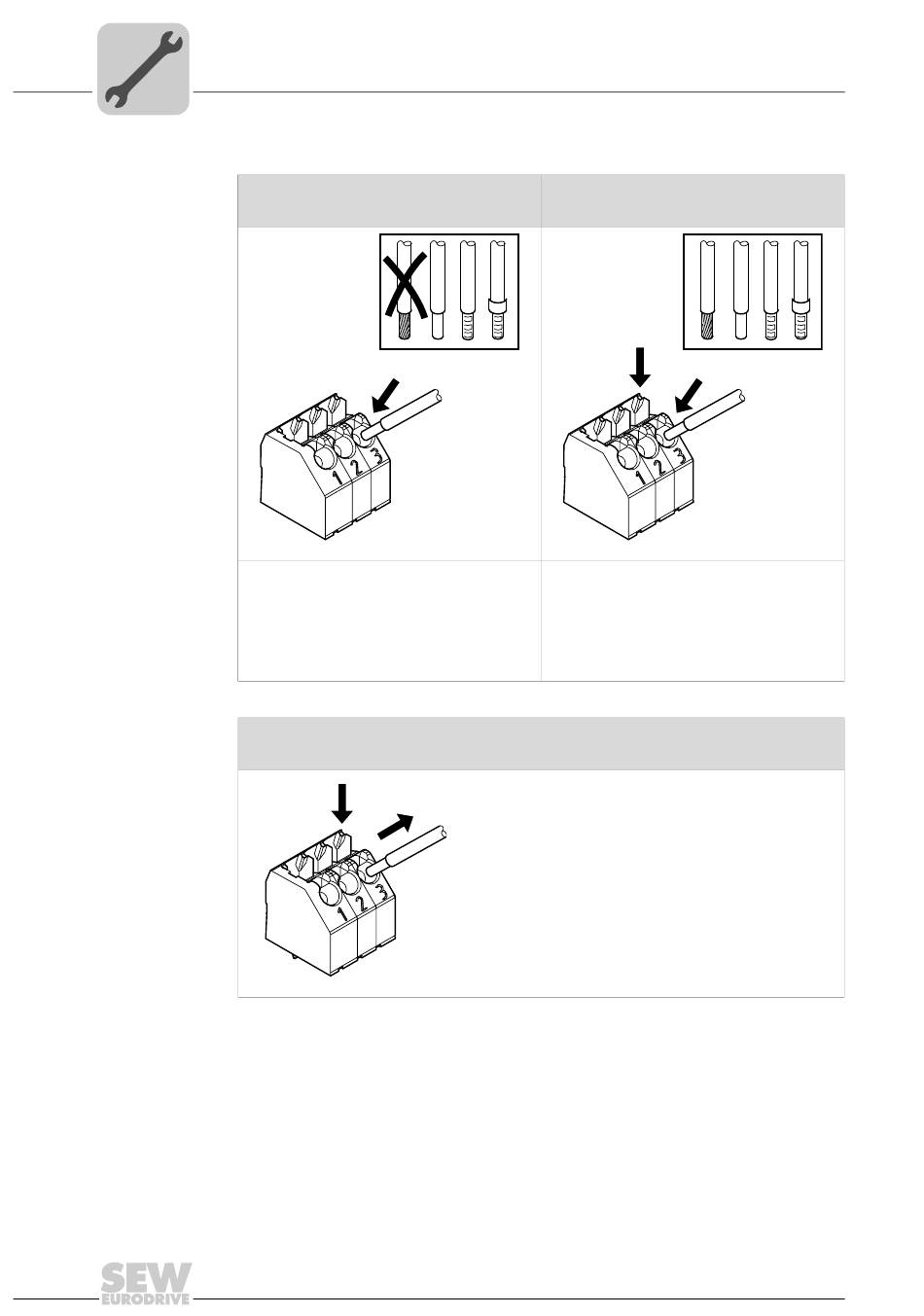

5.1.2 Betätigen der Steuerklemmen X5:3 – X5:10
26
Leiter anschließen
ohne den Betätigungsknopf zu drücken
Eindrahtige Leiter sowie flexible Leiter mit
Aderendhülsen lassen sich bis mindes-
tens 2 Querschnittsstufen unter dem
Nennquerschnitt direkt stecken (ohne
Werkzeug).
Leiter lösen,
zuerst den Betätigungsknopf drücken
1.
Vor dem Lösen des Leiters müssen Sie den Betätigungsknopf oben drücken.
Betriebsanleitung – MOVIMOT® MM..D mit AS-Interface und Drehstrommotor DRS/DRE/DRP
Leiter anschließen,
zuerst den Betätigungsknopf drücken
665224843
Beim Anschluss unbehandelter flexibler
Leiter oder Leiter mit kleinen Querschnit-
ten, die ein direktes Stecken nicht zulas-
sen, müssen Sie zum Öffnen der Klemm-
feder
drücken.
2.
1.
2.
1368412939
den Betätigungsknopf
481046155
oben
