Verbindung zwischen MOVIMOT
5.8.2 Anschluss Hybridkabel
Die folgende Tabelle zeigt die Aderbelegung des Hybridkabels mit der Sachnummer
0 186 742 3 und die zugehörigen Motorklemmen des DR-Motors:
Motorklemme DR-Motor
U1
V1
W1
4a
3a
5a
1b
2b
PE-Anschluss

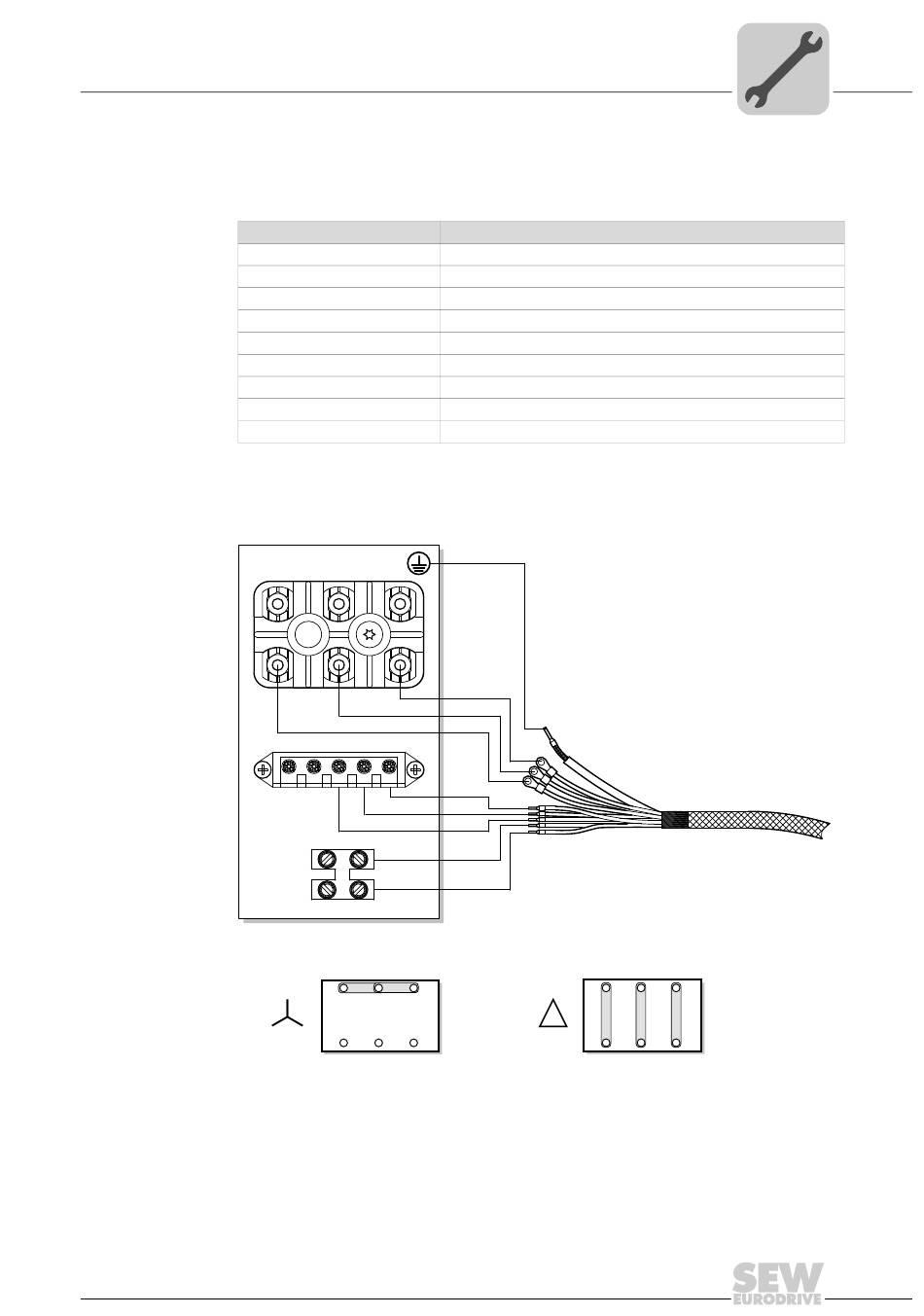

Das folgende Bild zeigt den Anschluss des Hybridkabels an den Klemmenkasten des
DR-Motors.
Betriebsanleitung – MOVIMOT® MM..D mit AS-Interface und Drehstrommotor DRS/DRE/DRP
®
und Motor bei motornaher Montage
PE
U1 V1 W1
1 a 2 a 3 a 4 a 5 a
1b
2b
W2 U2 V2
U1 V1 W1
Elektrische Installation
Aderfarbe / Bezeichnung Hybridkabel
schwarz / U1
schwarz / V1
schwarz / W1
rot / 13
weiß / 14
blau / 15
schwarz / 1
schwarz / 2
grün / gelb + Schirmende (Innenschirm)
GNYE
BK/W1
BK/V1
BK/U1
BU
RD
WH
BK/1
BK/2
W2
U1
U2 V2
V1 W1
