Unteransicht Multicluster Box 6.3 - SMA Multicluster Box 6.3 Betriebsanleitung

SMA Solar Technology AG
Objekt Beschreibung
E Sicherungslasttrennschalter F2 Loads für den Anschluss der Verbraucher
(L1, L2, L3)
F Anschlussklemmen X2 Loads für den Anschluss der Verbraucher (N, PE)
G Anschlussklemmen X3 PV-System für den Anschluss der PV-Anlage
(L1, L2, L3, N, PE)
H Leitungsschutzschalter für den Anschluss der Sunny Island (L)
I Anschlussklemmen X4 All Clusters für den Anschluss der Sunny Island (N, PE)
J Anschlussklemme X5 Equipotential Busbar für den Anschluss des Schutzleiters
(für die Erdung des gesamten Multicluster-Systems)

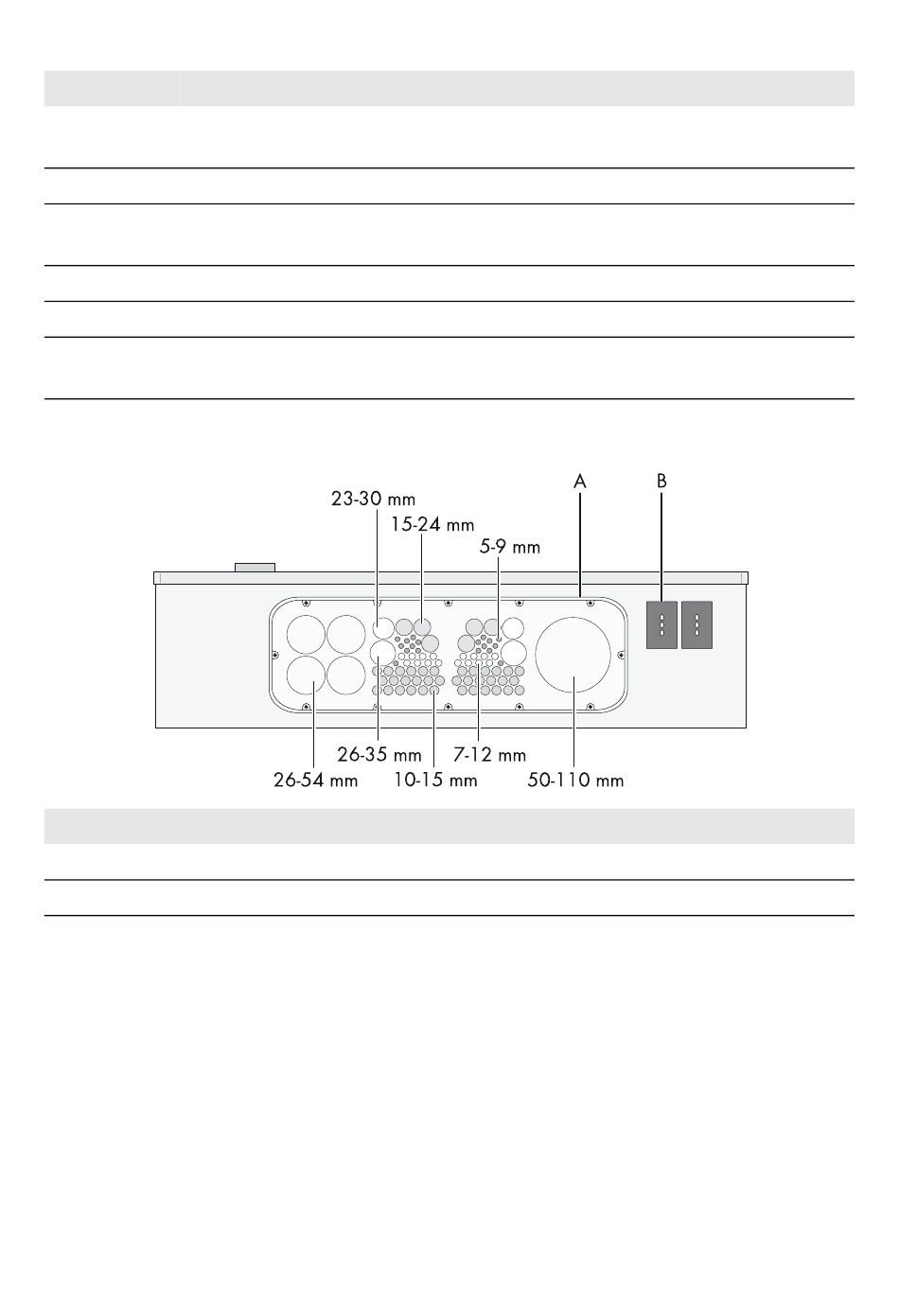

6.1.2 Unteransicht Multicluster Box 6.3

Objekt Beschreibung
A Flanschplatte mit Membranen für das Durchführen der Anschlusskabel
B 2-teilige Kabeldurchführung für das Durchführen der Datenkabel
Betriebsanleitung
6 Elektrischer Anschluss
MC-BOX-6_12-BE-de-20 21
