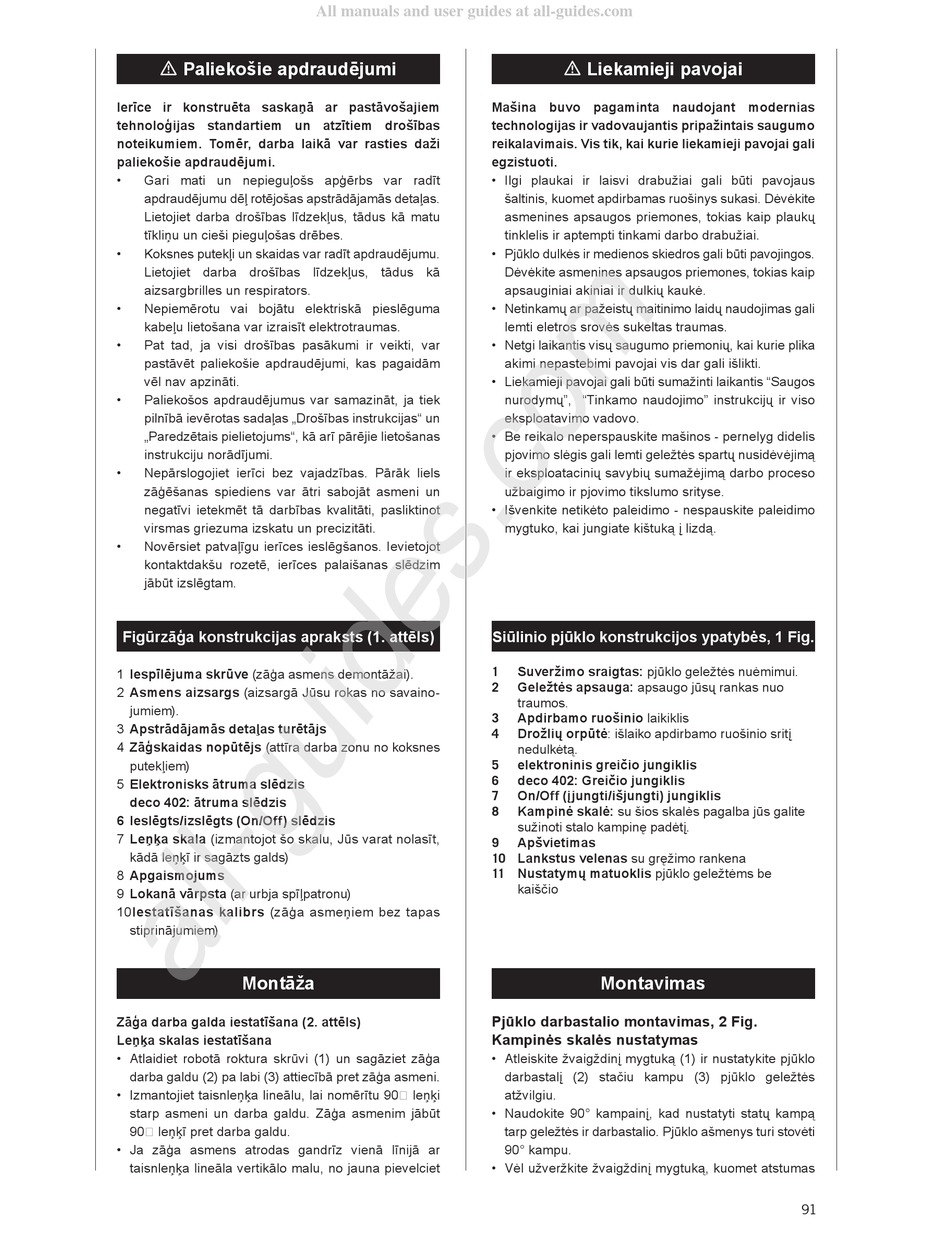

Liekamieji Pavojai; Montavimas - Scheppach Sd1600F Originalbetriebsanweisung

m Paliekošie apdraudējumi
Ierīce ir konstruēta saskaņā ar pastāvošajiem
tehnoloģijas standartiem un atzītiem drošības
noteikumiem. Tomēr, darba laikā var rasties daži
paliekošie apdraudējumi.
• Gari mati un nepieguļošs apģērbs var radīt
apdraudējumu dēļ rotējošas apstrādājamās detaļas.
Lietojiet darba drošības līdzekļus, tādus kā matu
tīkliņu un cieši pieguļošas drēbes.
• Koksnes putekļi un skaidas var radīt apdraudējumu.
Lietojiet darba drošības līdzekļus, tādus kā
aizsargbrilles un respirators.
• Nepiemērotu vai bojātu elektriskā pieslēguma
kabeļu lietošana var izraisīt elektrotraumas.
• Pat tad, ja visi drošības pasākumi ir veikti, var
pastāvēt paliekošie apdraudējumi, kas pagaidām
vēl nav apzināti.
• Paliekošos apdraudējumus var samazināt, ja tiek
pilnībā ievērotas sadaļas „Drošības instrukcijas" un
„Paredzētais pielietojums", kā arī pārējie lietošanas
instrukciju norādījumi.
• Nepārslogojiet ierīci bez vajadzības. Pārāk liels
zāģēšanas spiediens var ātri sabojāt asmeni un
negatīvi ietekmēt tā darbības kvalitāti, pasliktinot
virsmas griezuma izskatu un precizitāti.
• Novērsiet patvaļīgu ierīces ieslēgšanos. Ievietojot
kontaktdakšu rozetē, ierīces palaišanas slēdzim
jābūt izslēgtam.
Figūrzāģa konstrukcijas apraksts (1. attēls)
1 Iespīlējuma skrūve (zāģa asmens demontāžai).
2 Asmens aizsargs (aizsargā Jūsu rokas no savaino-
jumiem).
3 Apstrādājamās detaļas turētājs
4 Zāģskaidas nopūtējs (attīra darba zonu no koksnes
putekļiem)
5 Elektronisks ātruma slēdzis
deco 402: ātruma slēdzis
6 Ieslēgts/izslēgts (On/Off) slēdzis
7 Leņķa skala (izmantojot šo skalu, Jūs varat nolasīt,
kādā leņķī ir sagāzts galds)
8 Apgaismojums
9 Lokanā vārpsta (ar urbja spīļpatronu)
10Iestatīšanas kalibrs (zāģa asmeņiem bez tapas
stiprinājumiem)
Montāža
Zāģa darba galda iestatīšana (2. attēls)
Leņķa skalas iestatīšana
• Atlaidiet robotā roktura skrūvi (1) un sagāziet zāģa
darba galdu (2) pa labi (3) attiecībā pret zāģa asmeni.
• Izmantojiet taisnleņķa lineālu, lai nomērītu 90
starp asmeni un darba galdu. Zāģa asmenim jābūt
90 leņķī pret darba galdu.
• Ja zāģa asmens atrodas gandrīz vienā līnijā ar
taisnleņķa lineāla vertikālo malu, no jauna pievelciet
All manuals and user guides at all-guides.com
Mašina buvo pagaminta naudojant modernias
technologijas ir vadovaujantis pripažintais saugumo
reikalavimais. Vis tik, kai kurie liekamieji pavojai gali
egzistuoti.
• Ilgi plaukai ir laisvi drabužiai gali būti pavojaus
• Pjūklo dulkės ir medienos skiedros gali būti pavojingos.
• Netinkamų ar pažeistų maitinimo laidų naudojimas gali
• Netgi laikantis visų saugumo priemonių, kai kurie plika
• Liekamieji pavojai gali būti sumažinti laikantis "Saugos
• Be reikalo neperspauskite mašinos - pernelyg didelis
• Išvenkite netikėto paleidimo - nespauskite paleidimo
Siūlinio pjūklo konstrukcijos ypatybės, 1 Fig.
1
2
3
4
5
6
7
8
9
10 Lankstus velenas su gręžimo rankena
11 Nustatymų matuoklis pjūklo geležtėms be
Pjūklo darbastalio montavimas, 2 Fig.
Kampinės skalės nustatymas
• Atleiskite žvaigždinį mygtuką (1) ir nustatykite pjūklo
leņķi
• Naudokite 90° kampainį, kad nustatyti statų kampą
• Vėl užveržkite žvaigždinį mygtuką, kuomet atstumas
m Liekamieji pavojai
šaltinis, kuomet apdirbamas ruošinys sukasi. Dėvėkite
asmenines apsaugos priemones, tokias kaip plaukų
tinklelis ir aptempti tinkami darbo drabužiai.
Dėvėkite asmenines apsaugos priemones, tokias kaip
apsauginiai akiniai ir dulkių kaukė.
lemti eletros srovės sukeltas traumas.
akimi nepastebimi pavojai vis dar gali išlikti.
nurodymų", "Tinkamo naudojimo" instrukcijų ir viso
eksploatavimo vadovo.
pjovimo slėgis gali lemti geležtės spartų nusidėvėjimą
ir eksploatacinių savybių sumažėjimą darbo proceso
užbaigimo ir pjovimo tikslumo srityse.
mygtuko, kai jungiate kištuką į lizdą.
Suveržimo sraigtas: pjūklo geležtės nuėmimui.
Geležtės apsauga: apsaugo jūsų rankas nuo
traumos.
Apdirbamo ruošinio laikiklis
Drožlių orpūtė: išlaiko apdirbamo ruošinio sritį
nedulkėtą.
elektroninis greičio jungiklis
deco 402: Greičio jungiklis
On/Off (įjungti/išjungti) jungiklis
Kampinė skalė: su šios skalės pagalba jūs galite
sužinoti stalo kampinę padėtį.
Apšvietimas
kaiščio

Montavimas

darbastalį (2) stačiu kampu (3) pjūklo geležtės
atžvilgiu.
tarp geležtės ir darbastalio. Pjūklo ašmenys turi stovėti
90° kampu.
91
