Systemprincip
OBS!
Detta är ett principschema. Verklig anläggning
ska projekteras enligt gällande normer.
FÖRKLARING
CL11 Poolsystem
AA25 AXC-modul
BT51 Temperaturgivare, pool
EP5 Värmeväxlare, pool
GP9 Cirkulationspump, pool
GP12 Laddpump, pool
HQ4 Smutsfilter
QN19 Växelventil, pool
EB15 VVM S320/VVM S325
EB101 F2120/F2040/AMS10/HBS05
Beteckningar enligt standard IEC 61346-2.
DOCKNING TILL POOL
Uppvärmning av poolen prioriteras enligt valda inställ-
ningar i inomhusmodulen. Om poolgivaren (BT51) inte
är ansluten tillåts poolladdningen inte att starta.

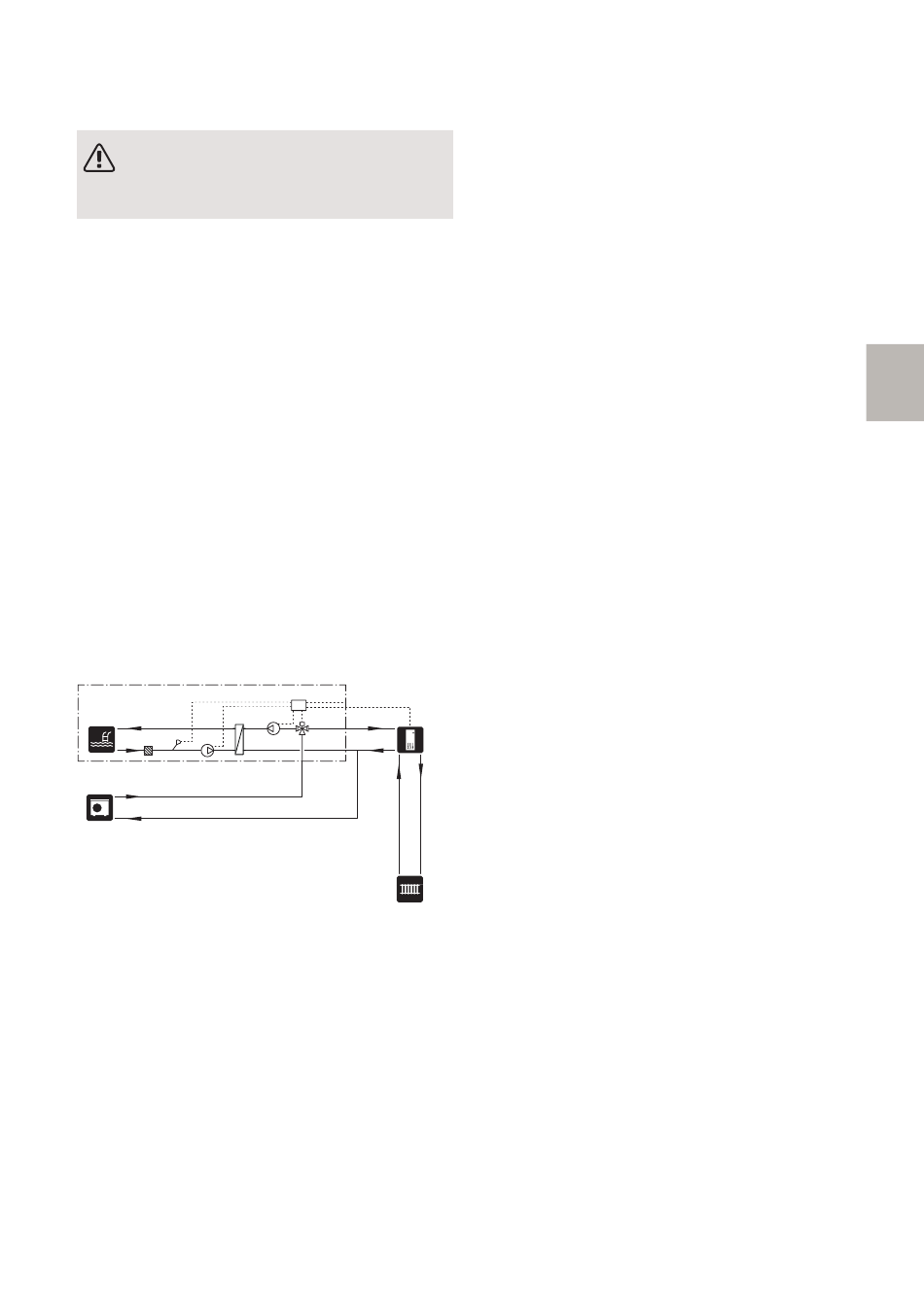

PRINCIPSCHEMA VVM OCH POOL 310
-CL11
-CL11-AA25
-CL11-EP5 -CL11-GP12
-CL11-BT51
-CL11-GP9
-CL11-HQ4
-EB101
POOL 310 | SE
-CL11-QN19
-EB15
