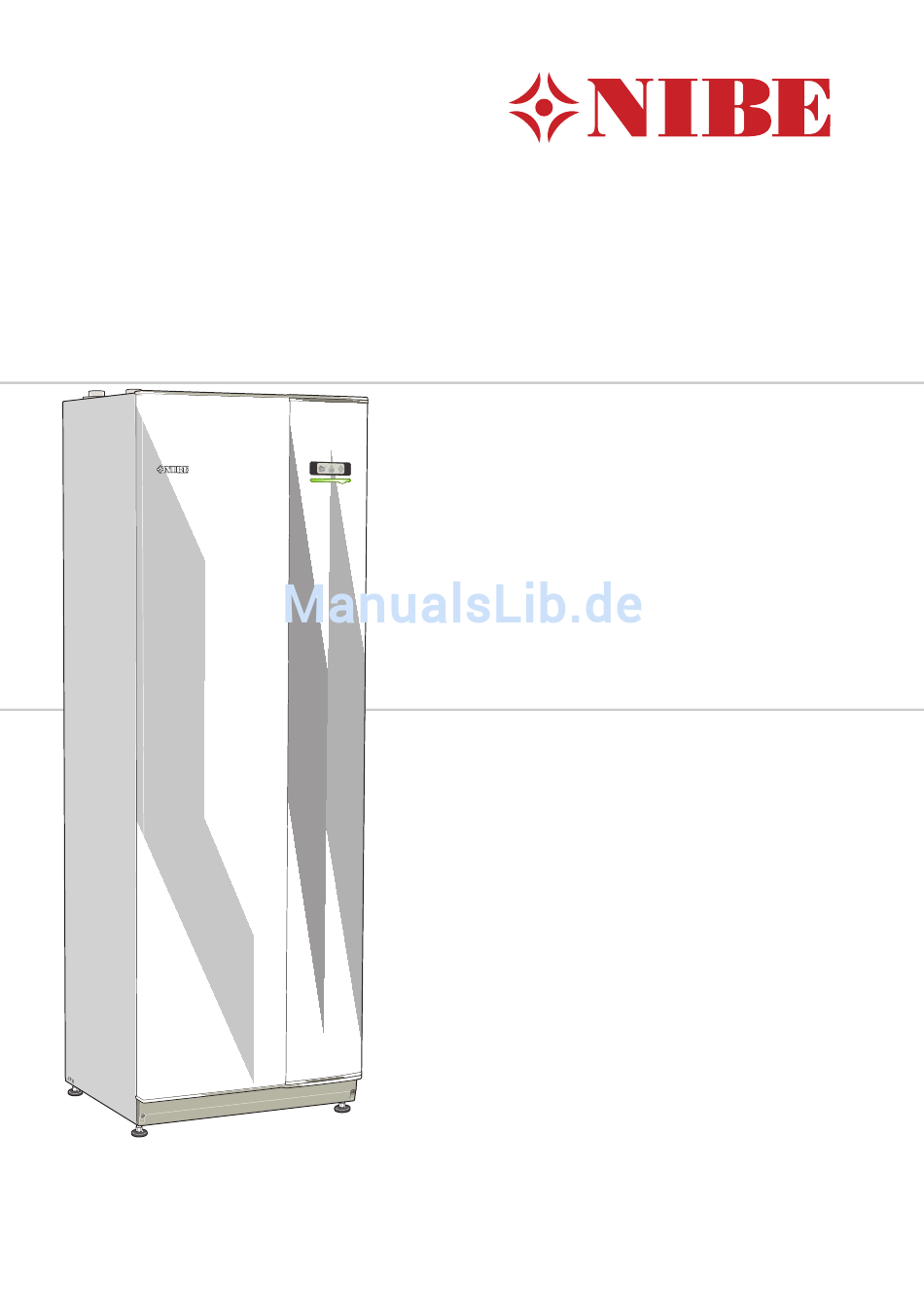

Benutzerhandbuch
NIBE™ VVM 320
Innenmodul
UHB DE 1613-4
231331

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe VVM 320

Inhaltszusammenfassung für Nibe VVM 320

  • Seite 1 Benutzerhandbuch NIBE™ VVM 320 Innenmodul UHB DE 1613-4 231331...

  • Seite 2: Navigation

    Schnellanleitung Navigation OK-Taste (Bestätigung/Auswahl) Zurück-Taste (Zurück/Abbrechen/Beenden) Wählrad (Bewegen/Erhöhen/Verringern) Eine ausführliche Erklärung der Tastenfunktionen finden Sie auf Seite Wie Sie zwischen Menüs wechseln und unterschiedliche Einstellungen vornehmen, erfahren Sie auf Seite 17. Innenraumklima einstellen RAUMKLIMA BRAUCHWASSER MEINE ANLAGE INFO Um den Einstellungsmodus für die Innentemperatur aufzurufen, drücken Sie zweimal die OK-Taste, wenn Sie sich in der Ausgangsstellung im Hauptmenü...

  • Seite 3: Inhaltsverzeichnis

    1 Wichtige Informationen Wichtige Informationen 2 Die Heizungsanlage – das Herzstück des Hauses Anlagenfunktion Kontakt mit VVM 320 Wartung von VVM 320 3 VVM 320 – zu Ihren Diensten Innenraumklima einstellen Brauchwasserkapazität einstellen Informationen abrufen Innenmodul anpassen 4 Komfortstörung Infomenü Innenmodul...

  • Seite 4: Wichtige Informationen

    1.9.1 Heizkurve (Verlauf der Heizkurve) 1.9.3 min. Vorlauftemp. Die Seriennummer ist stets anzugeben. Hiermit wird bescheinigt, dass die Installation gemäß den Anweisungen im NIBE-Installateurhandbuch sowie gemäß den geltenden Regeln ausge- führt wurde. Datum __________________ Unt. _________________________ Kapitel 1 | Wichtige Informationen...

  • Seite 5: Sicherheitsinformationen

    Kennzeichnung VVM 320 ist CE-zertifiziert und erfüllt IP21. Eine CE-Zertifizierung bedeutet, dass NIBE eine Zusicherung vorlegt, dass das Produkt alle Anforderungen gemäß den relevanten EU-Richtlinien erfüllt. Die CE-Kennzeichnung ist für die meisten innerhalb der EU verkauf- ten Produkte vorgeschrieben – unabhängig vom Herstellungsort.

  • Seite 6: Seriennummer

    Seriennummer Die Seriennummer befindet sich links oben auf VVM 320. Seriennummer ACHTUNG! Geben Sie stets die Seriennummer des Produkts (14-stellig) an, wenn Sie sich an Ihren Installateur wenden. Kapitel 1 | Wichtige Informationen NIBE™ VVM 320...

  • Seite 7: Kontaktinformationen

    NIBE Energy Systems France Sarl, Zone industrielle RD 28, Rue du Pou du Ciel, 01600 Reyrieux Tel : 04 74 00 92 92 Fax : 04 74 00 42 00 E-mail: info@nibe.fr www.ni- be.fr NIBE Energy Systems Ltd, 3C Broom Business Park, Bridge Way, Ches- terfield S41 9QG Tel: 0845 095 1200 Fax: 0845 095 1201 E-mail: info@nibe.co.uk...
  • Seite 8 NIBE AB Sweden, Box 14, Hannabadsvägen 5, SE-285 21 Markaryd Tel: +46-(0)433-73 000 Fax: +46-(0)433-73 190 E-mail: info@nibe.se www.nibe.se Angaben zu Ländern, die nicht in dieser Liste erscheinen, erhalten Sie von NIBE Schweden oder im Internet unter www.nibe.eu. Kapitel 1 | Wichtige Informationen NIBE™...

  • Seite 9: Vvm 320 - Eine Ausgezeichnete Wahl

    Produkte und Zubehöreinheiten vorbereitet, z.B. Solarbetrieb oder eine andere externe Wärmequelle, zusätzlicher Brauchwasserspeicher, Pool und Klimatisierungssysteme mit verschiedenen Temperaturen. Das VVM 320 ist mit einem Regelgerät für eine komfortable Bedienung, eine wirtschaftliche Arbeitsweise und einen sicheren Betrieb ausgerüstet. Leicht verständliche Informationen über Status der Anlage, Zeitprogramme und alle Temperaturen werden auf dem großen Klartextdisplay angezeigt.

  • Seite 10: Die Heizungsanlage - Das Herzstück Des Hauses

    0 °C -3 °C -3 °C 0 °C 2 °C Wärmequelle Värmekälla Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 11: Anlagenfunktion

    Wärmeenergie des erwärmten Wassers zu den Heizkör- pern bzw. zur Fußbodenheizung. Die Temperaturen sind nur als Beispiel zu verstehen und können je nach Installation und Jahreszeit abweichen. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 12: Kontakt Mit Vvm 320

    Kontakt mit VVM 320 Externe Informationen Wenn die Tür am Innenmodul geschlossen ist, können Sie Informationen über ein Informationsfenster und eine Statuslampe abrufen. Informationsfenster Statuslampe Informationsfenster Im Informationsfenster erscheint ein Teil des Displays, das am Bedienfeld angezeigt wird (hinter der Innenmodultür). Im Informationsfenster können unterschiedliche Informationen angezeigt werden, z.B.

  • Seite 13: Bedienfeld

    Wählrad Betriebsschalter VVM 320 USB-Anschluss Hinter der Innenmodultür befindet sich ein Bedienfeld, das zur Kommuni- kation mit VVM 320 verwendet wird. Das sind Sie: Ein- und Ausschalten oder Aktivierung des Notbetriebs ■ Einstellen der Raum- und Brauchwassertemperatur sowie Anpassen der ■...
  • Seite 14 Der USB-Anschluss wird für eine Softwareaktualisierung genutzt. Rufen Sie www.nibeuplink.com auf und klicken Sie auf die Register- karte „Software“, um die aktuelle Software für die Anlage herunter- zuladen. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 15: Menüstruktur

    Anzeige der Temperatur und anderer Betriebsinformationen sowie Zugriff auf das Alarmprotokoll. Siehe Seite 52. MIN. ANLAGE Menü 4 Einstellung von Zeit, Datum, Sprache, Display, Betriebsmodus usw. Siehe Informationen im Hilfemenü oder Benutzerhandbuch. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 16: Symbolbeschreibung

    Dieses Symbol wird am Informationszeichen angezeigt, wenn Menü 3.1 relevante Informationen enthält. Diese beiden Symbole geben Auskunft darüber, ob Verdichter in der Außeneinheit oder die Zusatzheizung in VVM 320 blo- ckiert sind. Diese können z. B. aufgrund des in Menü 4.2 gewählten Be- triebsmodus, bei einer zeitgesteuerten Blockierung in Menü...

  • Seite 17: Steuerung

    1. Markieren Sie die gewünschten Optionen. Eine Option ist vorge- wählt (weiß). 2. Drücken Sie die OK-Taste, um die gewählte Option zu bestätigen. Diese wird daraufhin mit einem grünen Häkchen markiert. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 18: Wert Einstellen

    4. Drücken Sie die OK-Taste, um den eingestellten Wert zu bestäti- gen. Drücken Sie die Zurück-Taste, um die Änderungen zu ver- werfen und den Ausgangswert aufzurufen. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 19: Verwendung Der Virtuellen Tastatur

    Sie die Zurück-Taste. Wenn für ein Menü nur ein Zei- chensatz verfügbar ist, erscheint die Tastatur direkt. Nach erfolgter Eingabe markieren Sie "OK" und drücken die OK-Taste. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 20: Hilfemenü

    So rufen Sie den Hilfetext auf: 1. Markieren Sie das Hilfesymbol per Wählrad. 2. Drücken Sie die OK-Taste. Der Hilfetext umfasst meist mehrere Seiten, die mithilfe des Wählrads durchblättert werden können. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 21: Wartung Von Vvm 320

    Wartung von VVM 320 Regelmäßige Kontrollen Ihr Innenmodul ist quasi wartungsfrei und erfordert nach der Inbetrieb- nahme lediglich minimale Unterhaltsmaßnahmen. Es wird jedoch empfoh- len, die Anlage in regelmäßigen Abständen zu kontrollieren. Bei einer Störung erscheint eine entsprechende Meldung in Form verschie- dener Alarmtexte auf dem Display.

  • Seite 22: Energiespartipps

    Energiförbrukning fördelat över året % des Jahres- verbrauchs Energieverbrauch im Jahresverlauf mars april juni juli Månad Monat Wird die Innentemperatur um ein Grad erhöht, steigt der Energieverbrauch um ca. 5%. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...
  • Seite 23 Beispiel: Eine Familie mit 2 Kindern bewohnt ein Eigenheim mit 1 Flach- bildfernseher, 1 Settopbox, 1 DVD-Player, 1 Spielkonsole, 2 Computern, 3 Stereoanlagen, 2 Glühlampen auf der Toilette, 2 Glühlampen im Bad, 4 Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...
  • Seite 24 Niveau liegen. Nach 1-2 Jahren sollten Heizkurve, Parallelver- schiebung der Heizkurve und Thermostatventile in der Wohnung erneut angepasst werden, da das Heizsystem nach Ende des Trocknungsprozesses in der Regel eine niedrigere Temperatur erfordert. Kapitel 2 | Die Heizungsanlage – das Herzstück des NIBE™ VVM 320 Hauses...

  • Seite 25: Vvm 320 - Zu Ihren Diensten

    3 VVM 320 – zu Ihren Diensten Innenraumklima einstellen Übersicht Untermenüs RAUMKLIMA 1 Das Menü RAUMKLIMA enthält mehrere Untermenüs. Rechts neben den Menüs werden auf dem Display Statusinformationen für das jeweilige Temperatur Menü angezeigt. ventilation normal Temperatur Temperatureinstellung zeitliche Steuerung für das Klimatisierungssystem.

  • Seite 26: Temperatureinstellung (Mit Installiertem Und Aktiviertem Raumfühler)

    Das Display zeigt den eingestellten Wert für die Heizung an (Parallelver- schiebung der Heizkurve). Um die Innenraumtemperatur anzuheben oder abzusenken, erhöhen bzw. verringern Sie den Wert auf dem Display. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 27 Sie den Wert in Menü 1.1.1 um einen Schritt. Wenn bei warmen Witterungsbedingungen die Raumtemperatur zu hoch ist, verringern Sie den Wert in Menü 1.1.1 um einen Schritt. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 28 Hier können Sie mithilfe des Zeitprogramms festlegen, inwiefern die Temperatur in der Wohnung angehoben oder abgesenkt werden soll. Dabei lassen sich maximal drei verschiedene Zeitperioden pro Tag festle- Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 29 Vergleich zu Menü 1.1 geändert werden soll. Wenn ein Raumfüh- ler installiert ist, wird die gewünschte Raumtemperatur in °C eingestellt. Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 30 Tag festlegen. Schema Aktiviert ZEITLICHE STEUERUNG KÜHLUNG 1.3.2 Schema 1 Schema 2 aktiviert alle 21:30 - 06:00 Konflikt Zeitperiode Anpassung Schema: Hier wählen Sie das zu ändernde Schema aus. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 31: Ventilation (Zubehör Erforderlich)

    Menü 1.3.3 Hier können Sie zeitlich steuern, inwiefern die Ventilation in der Wohnung angehoben oder gesenkt werden soll. Dabei lassen sich maximal zwei verschiedene Zeitperioden pro Tag festlegen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 32 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 33 Einstellung der Parallelverschiebung für Heiz- bzw. Kühlkurve bei einer bestimmten Außenlufttemperatur. +Adjust Einstellung des Einflusses von +Adjust auf die berechnete Vor- lauftemperatur für die Fußbodenheizung. Je höher der Wert, desto größer der Einfluss. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 34: Kühlkurve (Zubehör Erforderlich)

    Sie die Heizkurve auswählen und außerdem ablesen, wie sich die Vorlauf- temperatur bei verschiedenen Außenlufttemperaturen ändert. Wenn eine Kühlung verfügbar ist, können ähnliche Einstellungen für die Kühlkurve vorgenommen werden. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 35: Parallelverschiebung Der Heizkurve

    ßenlufttemperaturen. So steigt z.B. bei einer Kurvenverschiebung um +2 Schritte die Vorlauftemperatur bei - 10 - 20 - 30 - 40°C allen Außenlufttemperaturen um Außentemperatur UTETEMPERATUR 5 °C. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 36: Vorlauftemperatur - Maximalund Minimalwerte

    Je höher die Nummer, desto steiler der Verlauf und desto höher die Vorlauftemperatur. Kurve 0 bedeutet, dass eigene Kurve (Menü 1.9.7) verwendet wird. 5. Drücken Sie die OK-Taste, um die Einstellung abzuschließen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 37: Externe Justierung

    Justierung 1.9.2 Einstellbereich: -10 bis +10 oder die gewünschte Raumtemperatur, wenn ein Raumtemperaturfühler Klimatisierungsystem 1 °C installiert ist. Klimatisierungsystem 2 Werkseinstellung: 0 Klimatisierungsystem 3 °C Klimatisierungsystem 4 Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 38 In Menü 1.9.3 wählen Sie Heizung oder Kühlung aus. Im nächsten Menü (min. Vorl.temp. Heizung/Kühlung) stellen Sie die minimale Vorlauftem- peratur zum Klimatisierungssystem ein. Dementsprechend berechnet VVM 320 niemals eine Temperatur, die unter dem hier eingestellten Wert liegt. Wenn mehr als ein Klimatisierungssystem vorhanden ist, kann die Einstel- lung für jedes System vorgenommen werden.

  • Seite 39: Raumfühlereinstellungen

    Ein zu hoch eingestellter Wert im "Faktorsystem" kann (in Abhängigkeit vom verwendeten Klimatisierungssystem) eine instabile Raumtemperatur bewirken. Wenn mehrere Klimatisierungssysteme installiert sind, können die oben beschriebenen Einstellungen für jedes einzelne System vorgenommen werden. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 40: Kühleinstellungen (Zubehör Erforderlich)

    Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 1,0 Kühlung bei Raumübertemp. Einstellbereich: 0,5 bis 10,0°C Werkseinstellung: 1,0 Start aktive Kühlung Einstellbereich: 10 – 300 Werkseinstellung: 0 Gradminuten Kühlung Einstellbereich: -3000-3000 Kühlgradminuten Werkseinstellung: 0 Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 41: Kühlpumpendrehzahl

    Hier legen Sie fest, ob die Kühlpumpe (GP12) im Betriebsmodus Auto arbeiten soll. Kühlpumpendrehzahl Einstellbereich: 1 – 100% Werkseinstellung: 70% Sie können VVM 320 nutzen, um das Haus in der warmen Jahreszeit zu kühlen. ACHTUNG! Bestimmte Einstellungsoptionen erscheinen nur, wenn deren Funktion in VVM 320 installiert und aktiviert ist.
  • Seite 42 Fühler Heiz./Kühl. Ein zusätzlicher Fühler kann mit VVM 320 verbunden werden, um zu ent- scheiden, wann zwischen Kühl- und Heizbetrieb umzuschalten ist. Wurden mehrere Heiz-/Kühlfühler installiert, können Sie den Fühler für die Steuerung auswählen. ACHTUNG! Wenn der Fühler für Heizung/Kühlung BT74 angeschlossen und in Menü...

  • Seite 43: Ventilatorrückstellzeit (Zubehör Erforderlich)

    Kühlung erzeugen. Zeit zw. Heizung und Kühlung Diese Option ist nur bei Zweirohrkühlsystemen verfügbar. Hier legen Sie fest, wie lange VVM 320 warten soll, bis nach Ende des Kühlbetriebs eine Rückkehr zum Heizbetrieb erfolgt (oder umgekehrt). Ventilatorrückstellzeit (Zubehör erforderlich) Menü...
  • Seite 44 Hier können Sie bei speziellem Bedarf Ihre eigene Heiz- bzw. Kühlkurve erstellen, indem Sie die gewünschten Vorlauftemperaturen bei unterschied- lichen Außenlufttemperaturen vorgeben. ACHTUNG! Kurve 0 in Menü 1.9.1 muss ausgewählt werden, damit eigene Kurve gilt. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 45: Außentemperaturpunkt

    Sie "Außentemperaturpunkt" auf "-2" und erhöhen Sie "Kurvenände- rung", bis die gewünschte Raumtemperatur vorliegt. ACHTUNG! Bevor Sie eine erneute Einstellung vornehmen, sollten mindestens 24 Stunden verstreichen, damit sich die Temperaturen stabilisieren können. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 46 Vorlauftemperatur haben soll. Je höher der Wert, desto größer der Einfluss. * Unterstützung für +Adjust erforderlich HINWEIS! +Adjust muss zuerst im Menü 5.4 für Software-Ein/Ausgänge ausgewählt werden. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 47: Brauchwasserkapazität Einstellen

    „einm. Erhöhung“ Werkseinstellung: "aus" einm. Erhöhung 12 h Bei vorübergehend gesteigertem Brauchwasserbedarf können Sie in diesem Menü eine Erhöhung der Brauchwassertemperatur während eines festge- legten Zeitraums auf Komfortebene veranlassen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 48 Die Funktion wird bei der Auswahl einer Zeitperiode direkt aktiviert. Die Bestätigung erfolgt per OK-Taste. Rechts erscheint die verbleibende Zeit für die gewählte Einstellung. Nach Ablauf der Zeit kehrt VVM 320 zu dem Modus zurück, der in Menü 2.2. eingestellt ist. Wählen Sie "aus" aus, um vorüb.
  • Seite 49 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 50 Sie können das zeitliche Intervall zwischen den Erhöhungen der Brauch- wassertemperatur einstellen. Der Zeitraum kann zwischen 1 und 90 Tagen eingestellt werden. Werkseinstellung: 14 Tage. Aktivieren bzw. deaktivieren Sie "aktiviert", um die Funktion ein- bzw. auszuschalten. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 51 Umwälzpumpe gemäß den Einstellungen oben. "Betriebszeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe je Betriebszyklus aktiv sein soll. "Stillstandzeit" legt fest, wie lange die Brauchwasser-Umwälzpumpe zwi- schen den Betriebszyklen inaktiv sein soll. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 52: Informationen Abrufen

    Anzahl der Starts usw. für den Verdichter der Wärmepumpe an. ZH-Info zeigt Informationen zu den Betriebszeiten der Zusatzheizung an usw. Alarmprotokoll zeigt die letzten Alarme an. Innentemperaturprotokoll mittlere Innentemperatur für das letzte Jahr, wochenweise. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 53: Serviceinfo

    Verdichters. Es können keine Änderun- Anzahl der Starts: gen vorgenommen werden. Ges.betr.zeit: 195 h Die Informationen können über mehrere Seiten verteilt sein. Drehen Sie das Wählrad, um zwischen den Seiten zu blättern. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 54 10 Alarmen angezeigt. Um bei einem Alarm den Betriebszu- stand anzuzeigen, markieren Sie den betreffenden Alarm und drücken die OK-Taste. Alarmprotokoll3.4 Außentemperatur Kond.rücklauf Kond.vorlauf Brauchwasserbereitung Vorlauftemp. Verdampfer Betriebszeit betriebsmodus Alarminformationen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 55: Innentemperaturprotokoll

    4. Um nun die verschiedenen Wochen anzuzeigen, drehen Sie das Wählrad nach rechts oder links und lesen die Mitteltemperatur ab. 5. Drücken Sie die OK- oder Zurück-Taste, um den Ablesemodus zu ver- lassen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 56: Innenmodul Anpassen

    Einstellung des Betriebsmodus für das Innenmodul. Plusfunktionen Menü Plusfunktionen4.1 In den zugehörigen Untermenüs nehmen Sie Einstellungen für eventu- ell installierte Zusatzfunktionen für Pool VVM 320 vor. Internet intelligente Preisanpassung Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 57: Starttemperatur

    Hier legen Sie fest, ob die Poolsteuerung aktiviert sein soll und innerhalb welcher Temperaturgrenzen (Start- und Stopptemperatur) die Poolerwär- mung stattfinden soll. Wenn die Pooltemperatur unter die eingestellte Starttemperatur gefallen ist und kein Brauchwasser- oder Heizbedarf vorliegt, startet VVM 320 die Poolerwärmung. Deaktivieren Sie "aktiviert", um die Poolerwärmung auszuschalten. ACHTUNG! Die Starttemperatur kann auf einen Wert gestellt werden, der über der...
  • Seite 58 Alle Benutzer trennen 1. Markieren Sie "alle Benutzer trennen" und drücken Sie die OK-Taste. 2. Die Anlage kommuniziert jetzt mit NIBE NIBE Uplink, um Ihre Anlage von allen per Internet verbundenen Benutzern zu trennen. HINWEIS! Nachdem alle verbundenen Benutzer getrennt wurden, kann keiner von ihnen Ihre Anlage über NIBE NIBE Uplink überwachen oder steuern,...
  • Seite 59 Ihren Netzwerkadministrator (o.s.ä.). um weitere Informationen zu er- halten. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 60: Proxyeinstellungen

    6. Markieren Sie "bestätigen" und drücken Sie die OK-Taste. TIP! Alle seit dem Aufrufen des Menüs vorgenommenen Einstellungen lassen sich zurücksetzen. Markieren Sie dazu "zurücksetzen" und drücken Sie die OK-Taste. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 61 "SG Ready" beeinflusst werden darf. In der Stellung "Niedriger Preis" von "SG Ready" wird die Stopptemperatur für das Brauchwasser nur für den Verdichterbetrieb so hoch wie möglich eingestellt (Elektroheizpatrone nicht zulässig). Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 62 In der Überkapazitätsstellung „SG Ready“ wird die gewünschte Pooltem- peratur (Start- und Stopptemperatur) um 2°C erhöht. HINWEIS! Die Funktion muss in Ihrer VVM 320 angeschlossen und aktiviert sein. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 63: Strompreisübersicht

    Dies kann Kosteneinsparungen bei einem Stromtarif ermöglichen, der auf Stundenpreisen basiert. Die Funktion ruft die Stundenpreise für die kom- menden 24 h über NIBE NIBE Uplink ab. Daher werden eine Internetver- bindung und ein NIBE NIBE Uplink-Konto benötigt. Deaktivieren Sie „aktiviert“, um smart price adaption™ auszuschalten.

  • Seite 64: Smart Homes (Zubehör Erforderlich)

    Wenn Sie ein Smart Homes-System besitzen, das mit NIBE Uplink™ kom- munizieren kann, lässt sich die Smart Homes-Funktion in diesem Menü akti- vieren und damit VVM 320 über eine Smart Homes App bedienen. Indem verbundene Einheiten mit NIBE Steuersystem 1 Uplink™...

  • Seite 65: Einstellungen

    Einstellungen Menü 4.1.8.1 Einstellungen 4.1.8.1 intelligente Energiequelle Regelungsmethode Preis/kWh Einstellungen 4.1.8.1 intelligente Energiequelle Regelungsmethode smart energy source™ Einstellbereich: Aus/Ein Werkseinstellung: Aus Regelungsmethode Einstellbereich: Preis/CO Werkseinstellung: Preis Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 66 Der Spotpreis ist nur bei Preis, OPT-ger. ZH einem Stromvertrag auf Stundenpreis- Tarif basis verfügbar. Preis/kWh, nied. Tarif * Die Währung richtet sich nach dem ausge- wählten Land. Preis/kWh, hoher Tarif Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 67 Periode Innerhalb dieser Perioden lassen sich Periode bis zu vier verschiedene Wochentags- Periode perioden (montags bis freitags) oder Periode vier verschiedene Wochenendperi- oden (samstags und sonntags) definie- ren. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 68 Periode Innerhalb dieser Perioden lassen sich Periode bis zu vier verschiedene Wochentags- Periode perioden (montags bis freitags) oder Periode vier verschiedene Wochenendperi- oden (samstags und sonntags) definie- ren. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 69: Funktionen

    In diesem Betriebsmodus ist der Verdichter nicht aktiv, nur die Zusatzhei- zung wird verwendet. ACHTUNG! Bei Auswahl von Modus "Nur Zusatzheiz." wird der Verdichter deaktiviert und die Betriebskosten steigen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 70 Menü meine Symbole 4.3 Hier können Sie festlegen, welche Symbole angezeigt werden, wenn die Außen-/Raumtemp. Tür für VVM 320 geschlossen ist. Sie Brauchwassertemperatur können bis zu 3 Symbole auswählen. Analoguhr Bei der Auswahl von mehr Symbolen wird die zuerst getätigte Auswahl Digitaluhr überschrieben.

  • Seite 71: Uhrzeit Und Datum

    Heizkurve eingestellt. Um die Raumtemperatur um ein Grad zu ändern, genügt normalerweise eine Stufe. In bestimmten Fällen können jedoch mehrere Stufen erforderlich sein. Diese Einstellung gilt für alle Kli- matisierungssysteme ohne Raumfühler. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 72 Text und ist für fortge- Vorrangschaltung schrittene Benutzer vorgesehen. Die- ses Menü besitzt mehrere Unter- Automoduseinst. menüs. Gradminuteneinstellung werks. Voreinst. Benutzer Schema Blockierung Zeitplan SR-Modus Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 73 Werkseinstellung: 24 h Wenn als Betriebsmodus "auto" eingestellt ist, bestimmt das Innenmodul ausgehend von der mittleren Außenlufttemperatur selbst, wann Start und Stopp der Zusatzheizung sowie der Brauchwasserbereitung zulässig sind. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 74: Gradminuteneinstellung

    ACHTUNG! Ein höherer Wert für "Start Verdichter" bewirkt häufigere Verdichter- starts, was zu einem höheren Verdichterverschleiß führt. Ein zu geringer Wert kann eine ungleichmäßige Innentemperatur verursachen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 75: Schema Blockierung

    Schema: Hier wählen Sie aus, welche Zeitperiode geändert werden soll. Aktiviert: Hier wird die zeitliche Steuerung für die gewählte Periode akti- viert. Eingestellte Zeiten werden bei einer Deaktivierung nicht geändert. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 76 . Dabei lassen sich maximal zwei verschiedene Zeitperioden festlegen. Wenn ein Zeitprogramm aktiv ist, erscheint das Symbol für den "schallre- duzierten Modus" im Hauptmenü beim Symbol für das Innenmodul. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 77 Konflikt: Wenn zwei unterschiedliche Einstellungen einen Konflikt verur- sachen, erscheint ein rotes Ausrufezeichen. TIP! Um für alle Wochentage eine ähnliche zeitliche Steuerung festzulegen, füllen Sie zunächst "alle" aus und ändern anschließend die gewünschten Tage. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...
  • Seite 78 Die zeitliche Steuerung beginnt stets an dem Tag, für den die Startzeit eingestellt ist. ACHTUNG! Ein längerfristiges Zeitprogramm für den "schallreduzierten Modus" (SR- Modus) kann zu einer Beeinträchtigung von Komfort und Wirtschaftlich- keit führen. Kapitel 3 | VVM 320 – zu Ihren Diensten NIBE™ VVM 320...

  • Seite 79: Komfortstörung

    Innenmodul und bzw. oder erzeugt Brauchwasserwärme, obwohl ein Problem vorliegt. Dabei kann es möglich sein, dass der Verdichter der Wärmepumpe nicht in Betrieb ist. In diesem Fall übernimmt die Elektro- heizpatrone die Beheizung bzw. Brauchwasserbereitung. Kapitel 4 | Komfortstörung NIBE™ VVM 320...
  • Seite 80 Wird der Alarm nicht zurückgesetzt, beauftragen Sie Ihren Installateur mit der Ausführung der erforderlichen Maßnahmen. HINWEIS! Geben Sie stets die Produktseriennummer (mit 14 Stellen) an, wenn Sie einen Fehler melden. Siehe Kapitel Wichtige Informationen, Seite 4. Kapitel 4 | Komfortstörung NIBE™ VVM 320...

  • Seite 81: Fehlersuche

    „Urlaubsmodus“ in Menü 4.7 aktiviert. ■ Rufen Sie Menü 4.7 auf und wählen Sie „Aus“. ■ Externer Schaltkontakt zur Änderung der Raumerwärmung aktiviert. ■ Kontrollieren Sie eventuelle externe Schaltkontakte. ■ Luft im Klimatisierungssystem. ■ Kapitel 4 | Komfortstörung NIBE™ VVM 320...

  • Seite 82: Hohe Raumtemperatur

    Die minimale Zeit zwischen Verdichterstarts wurde nicht erreicht. ■ Warten Sie 30 min und kontrollieren Sie, ob der Verdichter gestartet ■ ist. Alarm ausgelöst. ■ Befolgen Sie die Anweisungen auf dem Display. ■ Kapitel 4 | Komfortstörung NIBE™ VVM 320...

  • Seite 83: Technische Daten

    5 Technische Daten Ausführliche technische Daten für dieses Produkt entnehmen Sie dem zugehörigen Handbuch für Installateure (www.nibe.de). Kapitel 5 | Technische Daten NIBE™ VVM 320...

  • Seite 84: Glossar

    Strom, der z. B. von einer Heizpatrone beigesteuert wird, um den Heizbe- darf zu decken, der von der Wärmepumpe allein nicht gedeckt werden kann. Heizkörper Synonym für Heizflächen. Für eine gemeinsame Nutzung mit VVM 320 müssen sie mit Wasser gefüllt sein. Kapitel 6 | Glossar...
  • Seite 85 Wärmetauscher, in dem das gasförmige Kältemittel kondensiert (abgekühlt wird und sich in eine Flüssigkeit verwandelt), wobei Wärmeenergie an das Heiz- und Brauchwassersystem des Hauses abgegeben wird. Konvektor Die Funktionsweise ist vergleichbar mit einem Heizkörper, wobei hier Luft ausgeblasen wird. Kapitel 6 | Glossar NIBE™ VVM 320...
  • Seite 86 Luft verdampft wird, wobei sich die Luft abkühlt. Verdichter Komprimiert (verdichtet) das gasförmige Kältemittel. Beim Komprimieren des Kältemittels steigen Druck und Temperatur. Vorlauf Leitung, in der das erwärmte Wasser vom Innenmodul zum Heizsystem des Hauses (Heizkörper/Heizrohrwärmeübertrager) transportiert wird. Kapitel 6 | Glossar NIBE™ VVM 320...

  • Seite 87: Vorlauftemperatur

    Ventil, das ein flüssiges Medium wahlweise in die eine oder andere Rich- tung leiten kann. Ein Umschaltventil leitet ein Medium zum Klimatisierungs- system, wenn die Wärmepumpe Heizungswärme erzeugt. Wenn die Wärmepumpe Brauchwasserwärme erzeugt, leitet das Ventil das Medium zum Brauchwasserteil. Kapitel 6 | Glossar NIBE™ VVM 320...

  • Seite 88: Index

    Stromverbrauch, 22 Externe Informationen, 12 Technische Daten, 83 Informationsfenster, 12 Statuslampe, 12 Verwendung der virtuellen Tastatur, 19 VVM 320 – Eine ausgezeichnete Wahl, 9 Fehlersuche, 81 VVM 320 – zu Ihren Diensten, 25 Anlage anpassen, 56 Glossar, 84 Brauchwasserkapazität einstellen, 47...
  • Seite 89 Wichtige Informationen, 4 Anlagendaten, 4 Kontaktinformationen, 7 Seriennummer, 6 VVM 320 – Eine ausgezeichnete Wahl, 9 Zurück-Taste, 14 Zwischen Seiten blättern, 20 Kapitel 7 | Sachregister NIBE™ VVM 320...
  • Seite 92 WS name: Eva-Lena WS version: a1 (working edition) Publish date: 2016-04-01 08:23 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 231331...
