POOL 310
IHB 1412-4
231308

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Nibe Pool 310

Inhaltszusammenfassung für Nibe Pool 310

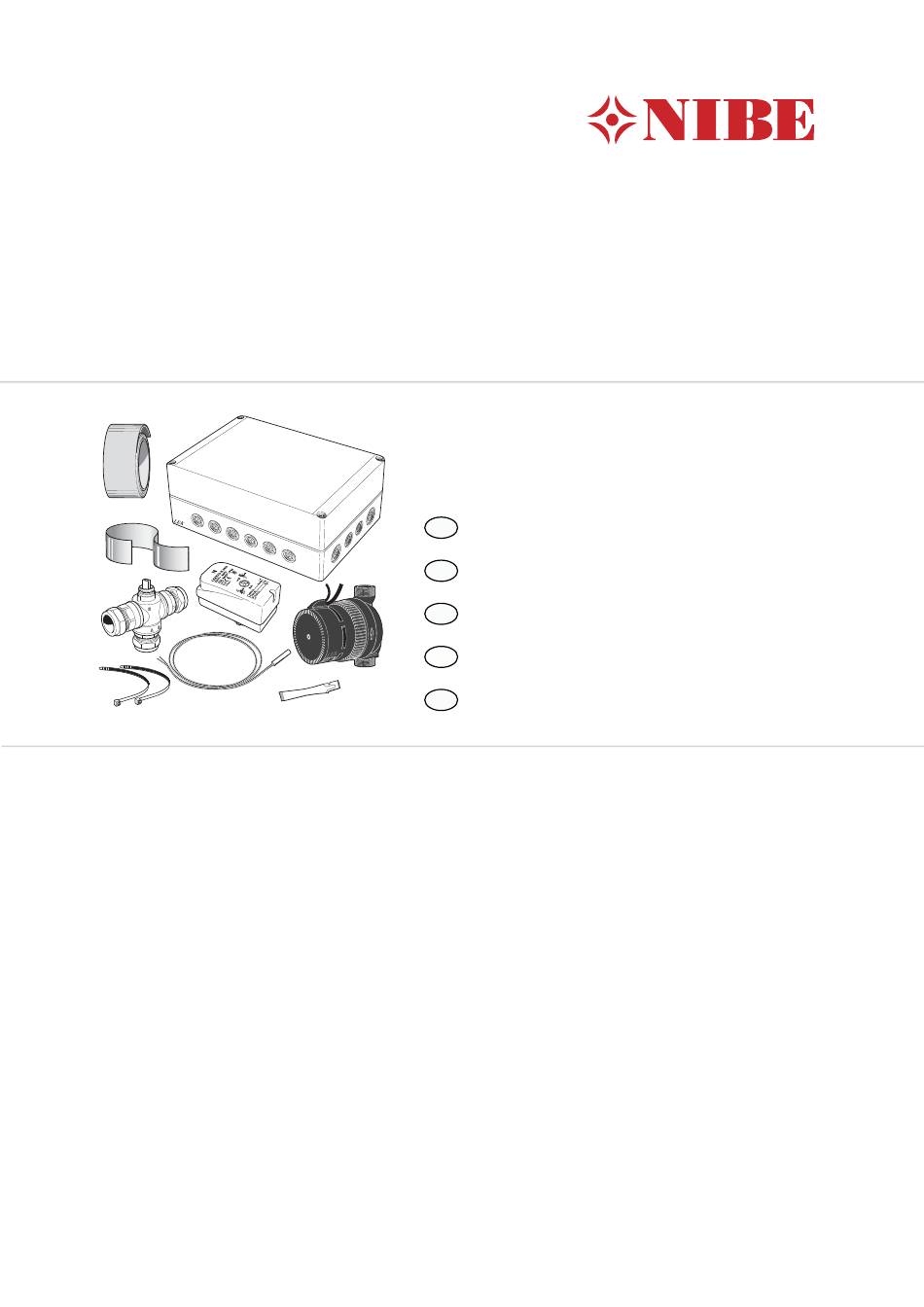

  • Seite 1 POOL 310 Installatörshandbok Dockningssats pool Installer manual Docking kit pool Installateurhandbuch Anschlusssatz Pool Asentajan käsikirja Liitäntäsarja allas Installatørhåndbog Sammenkoblingssæt pool IHB 1412-4 231308...
  • Seite 3 Svenska, Installatörshandbok - POOL 310 Komponentplacering Allmänt POOL 310 är ett tillbehör för att möjliggöra poolupp- värmning med VVM 310/VVM 320. Inomhusmodulen styr växelventilen (QN19) samt cirkulationspumpen (GP9) och laddpumpen (GP12). Innehåll 1 st Laddpump AA5-S2 2 st Buntband AA5-X4 1 st Ställdon växelventil...
  • Seite 4 Växelventil Röranslutning Montera växelventilen (QN19) med port AB som inkom- mande framledning från värmepumpen, port A mot Allmänt poolen och port B mot värmesystemet. Montera den När VVM 310/VVM 320 är dockad mot pool måste så att port AB är öppen mot port B när motorn är i vilo- laddkretsen förses med en yttre laddpump (GP12) då...

  • Seite 5: Systemprincip

    Växelventil, pool Beteckningar enligt standard IEC 61346-2. Dockning till pool Uppvärmning av poolen prioriteras enligt valda inställningar i inomhusmodulen. Om poolgivaren (BT51) inte är ansluten tillåts poolladdningen inte att starta. Principschema VVM 310 och POOL 310 -CL11 -EP5 -BT51 -GP9...
  • Seite 6 Principschema VVM 320 och POOL 310 -CL11 -EP5 -BT51 -GP9 POOL -HQ4 -AA25 -CL11-GP12 -CL11-QN19 -XL8 -XL9 -EB15 -EB101 -QM41 -QM40 -FL10 OBS! Detta är ett principschema. Verklig anläggning skall projekteras enligt gällande normer.
  • Seite 7 All elektrisk inkoppling skall ske av behörig AA3-X4 VVM320 elektriker. Elektrisk installation och ledningsdragning skall utföras enligt gällande bestämmelser. AA3-X4 Inomhusmodulen ska vara spänningslös vid installation av POOL 310. VVM 320 Elschema finns i slutet av denna installatörshandbok. Tillbehörskort 1 Anslutning av kommunikation AA5-X4 Luft/vattenvärmepumpar AA5-X4...
  • Seite 8 Anslutning av cirkulationspump (GP9) Anslut cirkulationspumpen (GP9) till AA5-X9:8 (230 V), AA5-X9:7 (N) och X1:3 (PE). AA25 Externt -X10 AA5-X9 Anslutning av givare och extern blockering Använd kabeltyp LiYY, EKKX eller likvärdig. Poolgivare (BT51) Anslut poolgivaren till AA5-X2:23-24. Anslutning av växelventilsmotor (QN19) och laddpump, pool (GP12) Extern blockering (valfritt) Anslut växelventilens motor (QN19) och laddpumpen...
  • Seite 9 DIP-switch Aktivering av POOL 310 DIP-switchen på tillbehörskortet ska ställas in enligt Programinställningen av POOL 310 kan göras via nedan. startguiden eller direkt i menysystemet. Startguiden Startguiden visas vid första uppstart efter värmepumps- installationen, men finns även i meny 5.7.

  • Seite 10: Component Positions

    English, Installer manual - POOL 310 Component positions General POOL 310 is an accessory that enables pool heating with VVM 310/VVM 320. The indoor module controls the reversing valve (QN19), the circulation pump (GP9 and the charge pump (GP12). Contents...

  • Seite 11: Pipe Connections

    Shuttle valve Pipe connections Install the reversing valve (QN19) with port AB as incom- ing flow line from the heat pump, port A towards the General pool and port B towards the heating system. Install it When VVM 310/VVM 320 is docked to a pool, the so that port AB is open towards port B when the motor charge circuit must be supplied with an external charge is in standby mode.

  • Seite 12: System Diagram

    Docking to pool Heating of the pool is prioritised according to selected settings in the indoor module. If the pool sensor (BT51) is not connected, pool charging is not permitted to start. Outline diagram VVM 310 and POOL 310 -CL11 -EP5...
  • Seite 13 Outline diagram VVM 320 and POOL 310 -CL11 -EP5 -BT51 -GP9 POOL -HQ4 -AA25 -CL11-GP12 -CL11-QN19 -XL8 -XL9 -EB15 -EB101 -QM41 -QM40 -FL10 Note! This is an outline diagram. Actual installations must be planned according to applicable standards.

  • Seite 14: Electrical Connection

    Electrical installation and wiring must be car- ried out in accordance with the stipulations in AA3-X4 force. The indoor module must not be powered when installing POOL 310. VVM 320 The electrical circuit diagram is at the end of this In- Accessory card 1 staller handbook.
  • Seite 15 Connection of the circulation pump (GP9) Connect the circulation pump (GP9) to AA5-X9:8 (230 V), AA5-X9:7 (N) and X1:3 (PE). AA25 External -X10 AA5-X9 Connection of sensors and external blocking Use cable type LiYY, EKKX or similar. Pool sensor (BT51) Connect the pool sensor to AA5-X2:23-24.

  • Seite 16: Dip Switch

    DIP switch Activating POOL 310 The DIP switch on the accessory card must be set as Program setting of POOL 310 can be performed via the follows. start guide or directly in the menu system. Start guide The start guide appears upon first start-up after heat pump installation, but is also found in menu 5.7.

  • Seite 17: Allgemeines

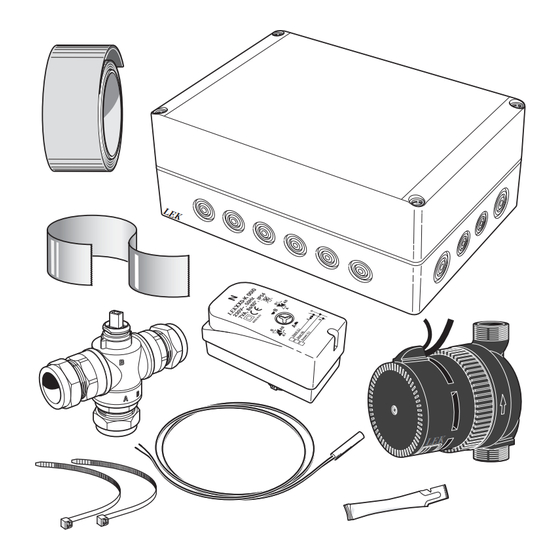

    Deutsch, Installateurhandbuch - POOL 310 Position der Komponenten Allgemeines Das Zubehör POOL 310 ermöglicht die Poolerwärmung mit VVM 310/VVM 320. Das Innenmodul steuert das Umschaltventil (QN19) sowie die Umwälzpumpe (GP9) und die Ladepumpe (GP12). Inhalt 1 St. Ladepumpe AA5-S2 2 St.
  • Seite 18 Wechselventil Rohranschluss/Durchflussmes- Montieren Sie das Umschaltventil (QN19) mit Anschluss AB als Vorlaufzufluss von der Wärmepumpe, Anschluss A zum Pool und Anschluss B zum Heizsystem. Bringen Sie das Ventil so an, dass Anschluss AB zu Anschluss B Allgemeines geöffnet ist, wenn sich der Motor im Ruhezustand be- Wenn VVM 310/VVM 320 mit einem Pool verbunden findet.

  • Seite 19: Systemprinzip

    Bezeichnungen gemäß Standard IEC 61346-2. Anschluss an Pool Der Poolerwärmung wird gemäß den gewählten Einstellungen im Innenmodul Vorrang eingeräumt. Wenn der Poolfühler (BT51) nicht angeschlossen ist, kann die Poolerwärmung nicht gestartet werden. Prinzipskizze VVM 310 und POOL 310 -CL11 -EP5 -BT51...
  • Seite 20 Prinzipskizze VVM 320 und POOL 310 -CL11 -EP5 -BT51 -GP9 POOL -HQ4 -AA25 -CL11-GP12 -CL11-QN19 -XL8 -XL9 -EB15 -EB101 -QM41 -QM40 -FL10 Hinweis: Dies ist eine Prinzipskizze. Die tatsächliche Anlage muss gemäß den geltenden Normen geplant und montiert werden.

  • Seite 21: Elektrischer Anschluss

    Bei der Elektroinstallation und beim Verlegen der Leitungen sind die geltenden Vorschriften AA3-X4 zu berücksichtigen. Das Innenmodul darf bei der Installation von POOL 310 nicht mit Spannung versorgt wer- den. Der Schaltplan befindet sich am Ende dieses Installa- AA5-X4 teurhandbuchs.

  • Seite 22: Anschluss Der Spannungsversorgung

    Anschluss der Spannungsversorgung Verbinden Sie die Spannungsversorgung mit Klemme X1, siehe Abbildung. 230V 50Hz -X10 Anschluss von Fühler und extern geschalte- ter Sperrung Verwenden Sie Kabeltyp LiYY, EKKX oder gleichwertig. Poolfühler (BT51) Verbinden Sie den Poolfühler mit AA5-X2:23-24. Extern geschaltete Sperrung (beliebig) Ein Kontakt kann mit AA5-X2:21-22 verbunden werden, um die Poolerwärmung zu blockieren.

  • Seite 23: Anschluss Der Umwälzpumpe (Gp9)

    Anschluss der Umwälzpumpe (GP9) DIP-Schalter Verbinden Sie die Umwälzpumpe (GP9) mit AA5-X9:8 Der DIP-Schalter an der Zusatzplatine ist wie folgt ein- (230 V), AA5-X9:7 (N) und X1:3 (PE). zustellen. AA25 Extern AA5-X9 AA5-S2 Anschluss des Umschaltventilmotors (QN19) und der Ladepumpe, Pool (GP12) Anschluss des Umschaltventilmotors (QN19) und der Ladepumpe (GP12) an eine externe Anschlusseinheit.

  • Seite 24: Aktivierung Von Pool 310

    Aktivierung von POOL 310 Die Programmeinstellung von POOL 310 kann per Startassistent oder direkt im Menüsystem vorgenom- men werden. Startassistent Der Startassistent erscheint bei der ersten Inbetriebnah- me nach der Wärmepumpeninstallation. Er kann ebenfalls über Menü 5.7 aufgerufen werden. Menüsystem Wenn Sie nicht alle Einstellungen über den Startassis-...

  • Seite 25: Komponenttien Sijainti

    Suomi, Asentajan käsikirja - POOL 310 Komponenttien sijainti Yleistä POOL 310 on lisävaruste, joka mahdollistaa allasveden lämmityksen VVM 310/VVM 320:lla. Sisäyksikkö ohjaa vaihtoventtiiliä (QN19), kiertovesipumppua (GP9) ja latauspumppua (GP12). Sisältö 1 kpl Latauspumppu AA5-S2 2 kpl Nippuside AA5-X4 1 kpl...
  • Seite 26 Vaihtoventtiili Putkiliitäntä Asenna vaihtoventtiili (QN19) periaatekaavion mukai- sesti: liitäntä AB lämpöpumppuun, liitäntä A altaaseen Yleistä ja liitäntä B lämmitysjärjestelmään. Asenna se niin, että Kun VVM 310/VVM 320 on liitetty altaaseen, latauspii- liitäntä AB on auki liitännän B suuntaan, kun moottori riin on asennettava ulkoinen latauspumppu (GP12), on lepoasennossa.
  • Seite 27 Mudanerotin QN19 Vaihtoventtiili, allas Merkinnät standardin IEC 61346-2 mukaan. Liitäntä altaaseen Altaan lämmitys priorisoidaan sisäyksikön asetusten mukaisesti. Ellei allasanturia (BT51) ole kytketty, altaan lämmi- tystä ei sallita. Periaatekaavio VVM 310 ja POOL 310 -CL11 -EP5 -BT51 -GP9 -HQ4 -AA25 -CL11...
  • Seite 28 Periaatekaavio VVM 320 ja POOL 310 -CL11 -EP5 -BT51 -GP9 POOL -HQ4 -AA25 -CL11-GP12 -CL11-QN19 -XL8 -XL9 -EB15 -EB101 -QM41 -QM40 -FL10 HUOM! Tämä on periaatekaavio. Todellinen laitteisto on suunniteltava voimassaolevien määräysten ja standardien mukaisesti.
  • Seite 29 Sähköasennukset saa tehdä vain valtuutettu AA3-X4 VVM320 sähköasentaja. Sähköasennukset ja johtimien veto on tehtävä voimassa olevien määräysten mukaisesti. AA3-X4 Sisäyksikön pitää olla jännitteetön POOL 310:n asennuksen aikana. VVM 320 Kytkentäkaavio on tämän asennusohjeen lopussa. Lisävarustekortti 1 Tiedonsiirron kytkentä AA5-X4 Ilma/vesilämpöpumput AA5-X4 Sisäyksiköt...
  • Seite 30 Kiertovesipumpun kytkentä (GP9) Kytke kiertovesipumppu (GP9) liittimiin AA5-X9:8 (230 V), AA5-X9:7 (N) ja X1:3 (PE). AA25 Ulkoinen -X10 AA5-X9 Anturien ja ulkoisen eston kytkeminen Käytä kaapelia LiYY, EKKX tai vastaava. Allasanturi (BT51) Kytke allasanturi liittimeen AA5-X2:23-24. Vaihtoventtiilimoottorin (QN19) ja altaan latauspumpun (GP12) Ulkoinen esto (valinnainen) Kytke vaihtoventtiilin moottori (QN19) ja latauspumppu...
  • Seite 31 DIP-kytkin POOL 310:n aktivointi Lisävarustekortin DIP-kytkimet pitää asettaa alla olevan POOL 310:n asetukset voidaan tehdä aloitusoppaassa mukaan. tai suoraan valikkojärjestelmässä. Aloitusopas Aloitusopas näytetään ensimmäisen käynnistyksen yhteydessä lämpöpumpun asennuksen jälkeen, mutta se löytyy myös valikosta 5.7. Valikkojärjestelmä Ellet tee kaikkia asetuksia aloitusoppaan kautta tai haluat muuttaa jotain asetusta, voit tehdä...
  • Seite 32 Dansk, Installatørhåndbog - POOL 310 Komponentplacering Generelt POOL 310 er et tilbehør, der muliggør poolopvarmning med VVM 310/VVM 320. Indendørsmodulet styrer omskifterventilen (QN19) samt cirkulationspumpen (GP9) og (GP12). Indhold 1 stk. Ladepumpe AA5-S2 2 stk. Kabelbindere AA5-X4 1 stk. Aktuator omskifterventil 1 stk.
  • Seite 33 Omskifterventil Rørtilkobling Monter omskifterventilen (QN19) med port AB som indkommende fremløb fra varmepumpen, port A mod Generelt poolen og port B mod varmesystemet. Monter den så- Når VVM 310/VVM 320 er koblet mod pool, skal lade- ledes, at port AB er åben mod port B, når motoren er i kredsen udstyres med en ekstern ladepumpe (GP12), hvileposition.
  • Seite 34 Betegnelser i henhold til standard IEC 61346-2. Sammenkobling til pool Opvarmning af poolen prioriteres i henhold til valgte indstillinger i indendørsmodulet. Hvis poolføleren (BT51) ikke er tilsluttet, får poolladningen ikke lov til at starte. Principskitse VVM 310 og POOL 310 -CL11 -EP5 -BT51...
  • Seite 35 Principskitse VVM 320 og POOL 310 -CL11 -EP5 -BT51 -GP9 POOL -HQ4 -AA25 -CL11-GP12 -CL11-QN19 -XL8 -XL9 -EB15 -EB101 -QM41 -QM40 -FL10 OBS! Dette er principskemaer. Det aktuelle anlæg skal projekteres i henhold til gældende normer.

  • Seite 36: Tilslutning Af Strømforsyning

    VVM320 en autoriseret elektriker. El-installation og trækning af ledninger skal udføres iht. gældende regler. AA3-X4 Indendørsmodulet skal være spændingsløst ved installation af POOL 310. VVM 320 El-diagram findes i slutningen af denne installatørhånd- bog. Tilbehørskort 1 AA5-X4 Tilslutning af kommunikation...
  • Seite 37 Tilslutning af cirkulationspumpe (GP9) Tilslut cirkulationspumpen (GP9) til AA5-X9:8 (230 V), AA5-X9:7 (N) og X1:3 (PE). AA25 Eksternt -X10 AA5-X9 Tilslutning af føler og ekstern blokering Benyt kabeltype LiYY, EKKX eller tilsvarende. Poolføler (BT51) Tilslut poolføleren til AA5-X2:23-24. Tilslutning af omskifterventilmotor (QN19) og ladepumpe, pool (GP12) Ekstern blokering (valgfri) Tilslut omskifterventilens motor (QN19) og ladepumpen...
  • Seite 38 DIP-switch Aktivering af POOL 310 DIP-switchen på tilbehørskortet skal indstilles i henhold Programindstillingen af POOL 310 kan foretages via til nedenstående. startguiden eller direkte i menusystemet. Startguiden Startguiden vises ved første opstart efter varmepumpe- installationen, men findes også i menu 5.7.
  • Seite 39 Elschema/Wiring diagram/Elektrischer schaltplan/ Sähkökytkentäkaavio/El-diagram...
  • Seite 40 NIBE AB Sweden Hannabadsvägen 5 Box 14 SE-285 21 Markaryd info@nibe.se www.nibe.eu 231308...
