Röranslutning
ALLMÄNT
När inomhusmodulen är dockad mot pool måste ladd-
kretsen förses med en yttre laddpump (GP12) då det
inte är möjligt att använda den interna laddpumpen. Den
interna cirkulationspumpen upprätthåller flödet i klimat-
systemet under poolladdning.

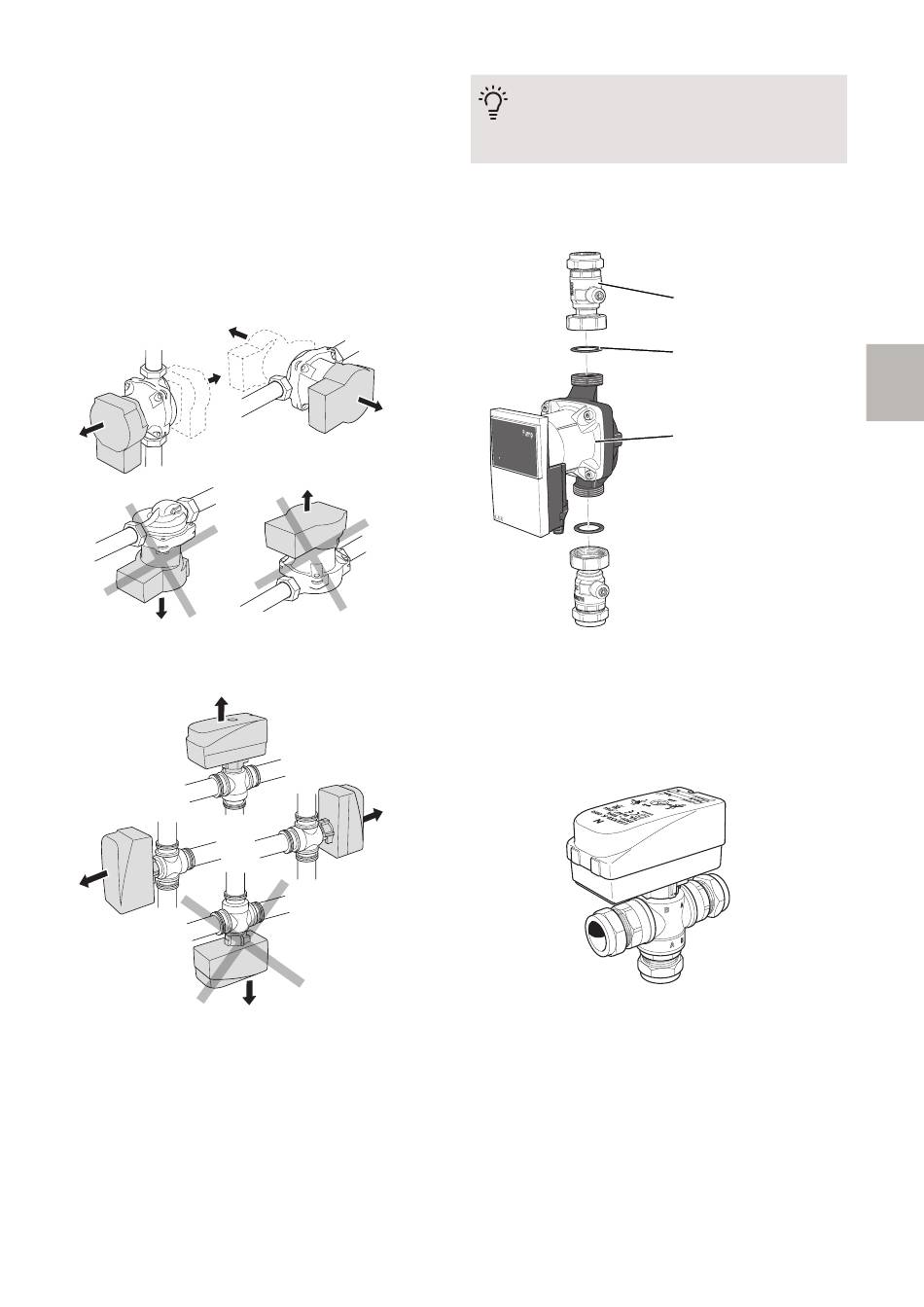

MONTERINGSPRINCIP
Cirkulationspump
Cirkulationspumpens tillåtna positioner.
Växelventil
Växelventilens tillåtna positioner.
RÖRANSLUTNINGAR
1.
Om inomhusmodulen redan är installerad och vat-
tenfylld så ska klimatsystemet och inomhusmodulen
tömmas på vatten. Se installatörshandboken för
inomhusmodulen för ytterligare instruktioner.
2.
Rör till och från poolen kopplas in mellan värmepum-
pen och inomhusmodulen.
POOL 310 | SE
TIPS!
För att undvika onödiga värmeförluster bör rö-
ren isoleras.
CIRKULATIONSPUMP
Montera kulventilerna på cirkulationspumpen. Använd
medföljande planpackningar som tätning.
VÄXELVENTIL
Montera växelventilen (QN19) med port AB som inkom-
mande framledning från värmepumpen, port A mot
poolen och port B mot värmesystemet. Montera den så
att port AB är öppen mot port B när motorn är i viloläge.
Vid signal öppnar port AB mot port A.
B
Kulventil
Planpackning
Cirkulationspump
A
AB
7
