2
3
1

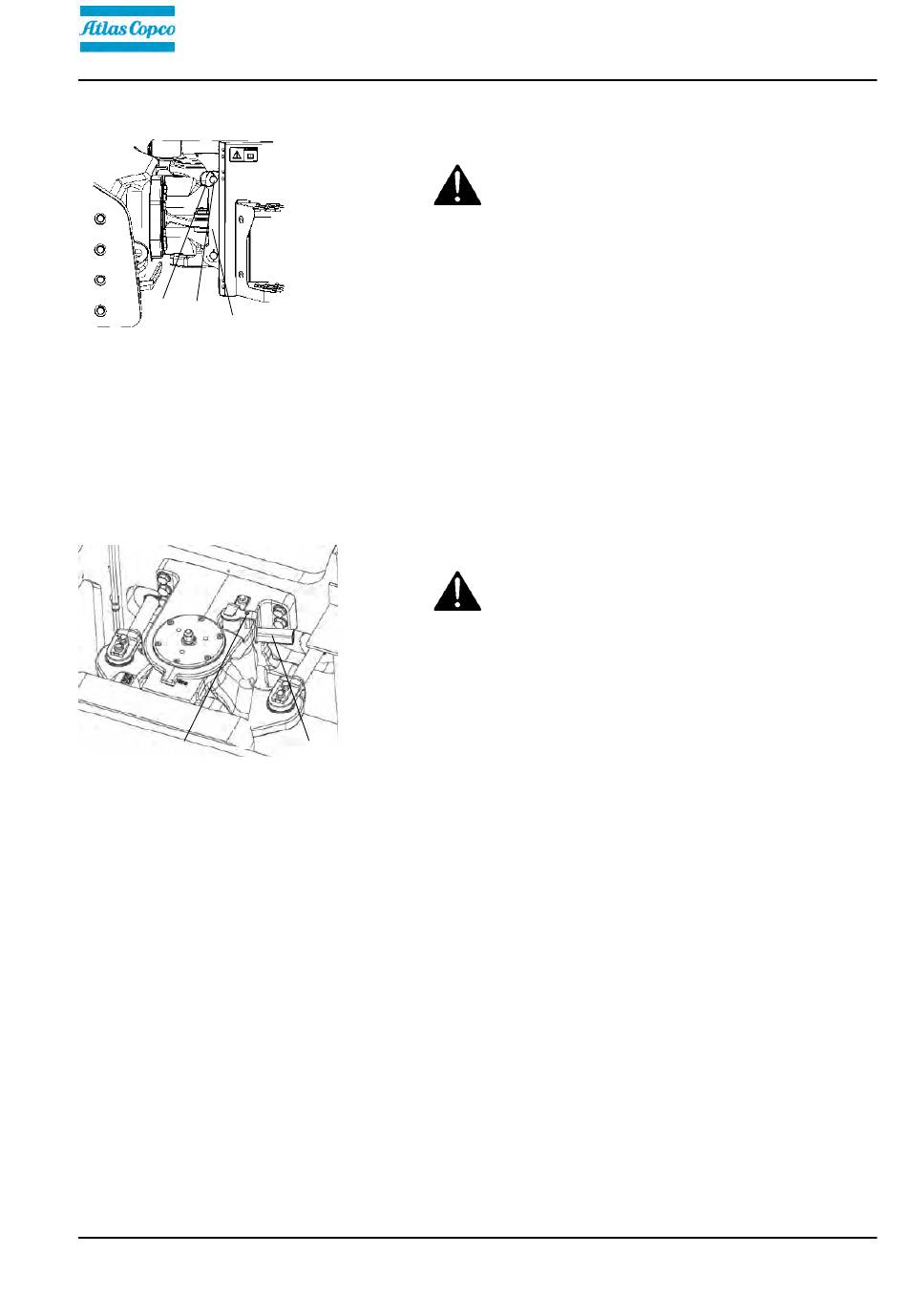

Abb.: Knickgelenkverriegelung
1. Verriegelungsarm
2. Sicherungssplint
3. Sperrstift
2
Abb. Knickgelenkverriegelung, offen
1. Verriegelungshebel
2. Sperrstift
2016-09-07
Entriegelung des Knickgelenks
Den Verriegelungsarm (1) hochklappen und mit dem
Sperrstift (3) in der oberen Sicherungsöse (4) sichern.
Den Sicherungssplint (2) einsetzen, um den Sperrstift
(3) zu sichern.
Entriegelung des Knickgelenks
Die Sperre im Griff (1) beim Drehen entgegen dem
Uhrzeigersinn anheben.
1
Sicherstellen, dass die Sperre am Sperrstift greift.
Dazu versuchen, den Griff ohne Anheben der Sperre
entgegen oder im Uhrzeigersinn zu drehen.
Abschleppen/Bergung
Die Walze kann gemäß den nachstehenden
Anleitungen bis zu 300 m (330 yards) abgeschleppt
werden.
4812160119_B.pdf
Nicht vergessen, die Knickgelenkverriegelung
Nicht vergessen, die Knickgelenkverriegelung
wieder zu verriegeln, bevor die Walze wieder in
wieder zu verriegeln, bevor die Walze wieder in
Betrieb genommen wird.
Betrieb genommen wird.
Nicht vergessen, die Knickgelenkverriegelung
Nicht vergessen, die Knickgelenkverriegelung
wieder zu verriegeln, bevor die Walze wieder in
wieder zu verriegeln, bevor die Walze wieder in
Betrieb genommen wird.
Betrieb genommen wird.
Verschiedenes
85
