4
3
2

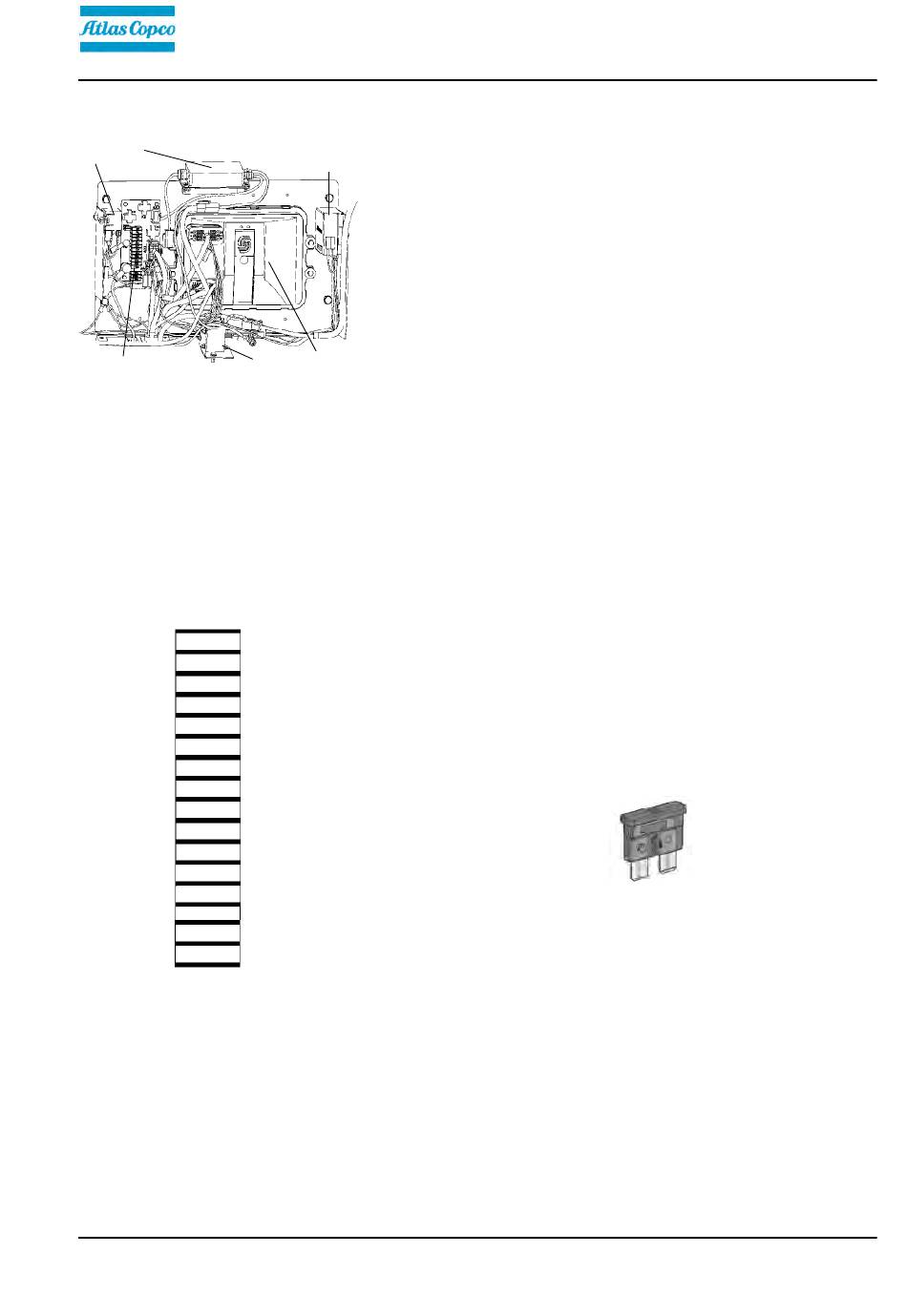

Abb. Hauptschaltkasten
1. Steuerungseinheit (ECU)(A7)
2. Sicherungskarte (A6)
3. Hauptrelais (K2)
4. Stromversorgung (A10),
Verdichtungsmesser (DCM) (optional)
5. Umformer 24/12 V DC (T1)
6. Neigungssensor (B14) (optional)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
Abb.: Sicherungen
2016-09-07
Elektrische Anlage
5
Der Hauptschaltkasten (1) der Maschine befindet sich
auf der Rückseite des Fahrerstands. Auf dem
Verteilerkasten und den Sicherungen befindet sich
eine Kunststoffabdeckung.
An der Plastikabdeckung befinden sich eine
24-V-Buchse und eine 12-V-Buchse (X98) (optional).
6
1
Sicherungen im Hauptschaltkasten (Cummins)
Die Abbildung zeigt die Position der Sicherungen.
In der nachstehenden Tabelle sind Amperestärke und
Funktion der einzelnen Sicherungen aufgeführt.
Sämtliche Sicherungen sind vom Flachstifttyp.
4812160119_B.pdf
Maschinenbeschreibung
53
