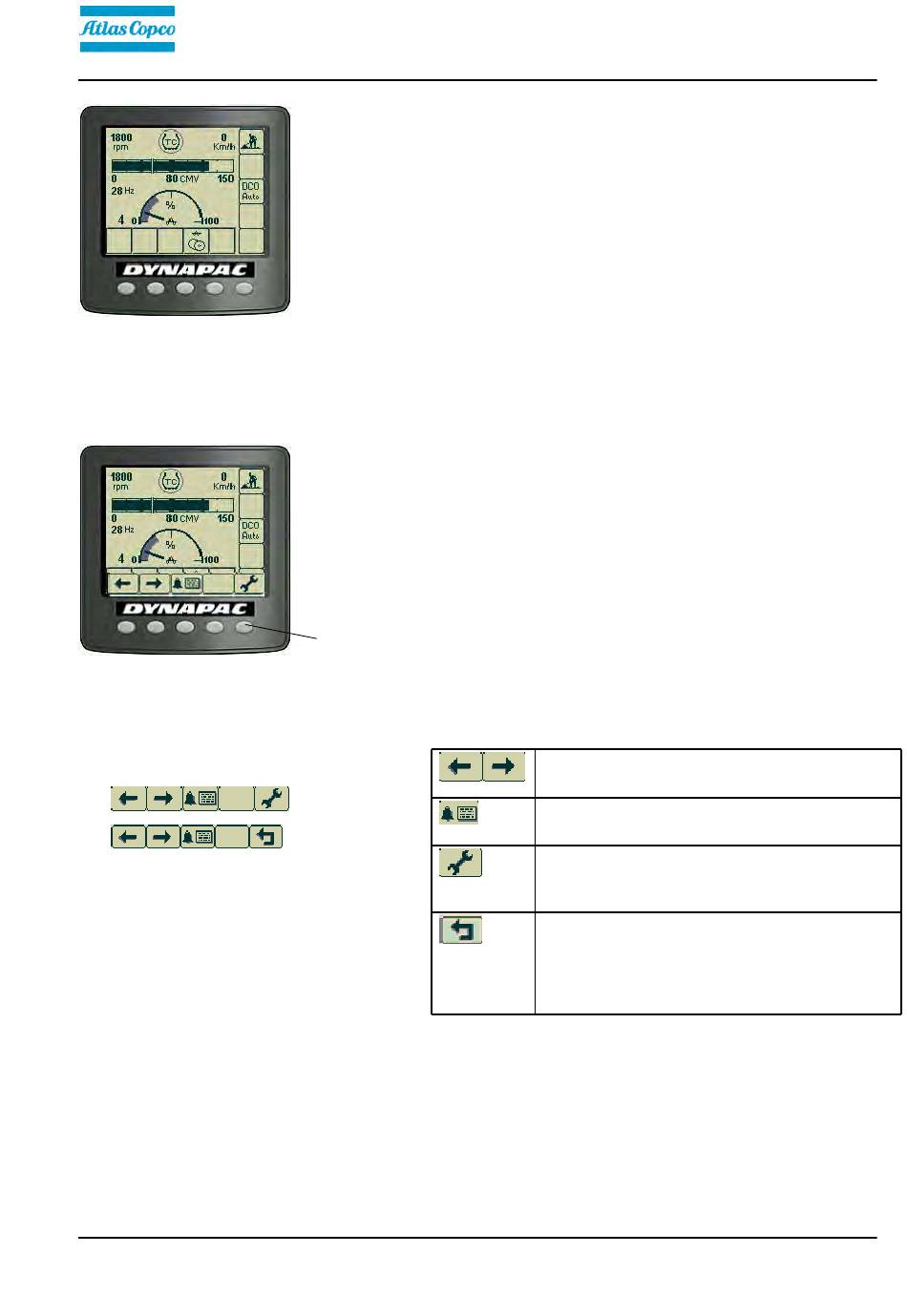

Abb. Betriebsanzeige DCO
Abb.:
Hauptbildschirm/Arbeitsbildschirm mit
Menü-Auswahltasten (1)
Beispiel für ein Menüfeld
2016-09-07
Wird der Motor gestartet, bevor Schalter ausgewählt
wurden, wird auf dem Display die Betriebsanzeige für
die DCO angezeigt.
Dieser Bildschirm enthält eine Übersicht und wird
während der Arbeit laufend angezeigt:
Der Verdichtungswert (CMV-Wert) wird oben
angezeigt, Motordrehzahl und Fahrgeschwindigkeit in
den Ecken.
Amplitudenauswahl, Amplitude und
Steuerungsbereich befinden sich darunter.
Nach dem Druck eine der Menü-Auswahltasten wird
ein Menüfeld angezeigt. Dieses Feld wird für eine
kurze Zeit angezeigt und wird nach Ausbleiben einer
Auswahl wieder ausgeblendet. Wird erneut auf eine
der Menü-Auswahltasten (1) gedrückt, wird das
Menüfeld wieder angezeigt.
1
4812160119_B.pdf
Maschinenbeschreibung
Die Auswahl- und Suchtasten dienen zur
Die Auswahl- und Suchtasten dienen zur
Auswahl verfügbarer Funktionen.
Auswahl verfügbarer Funktionen.
Alarmprotokoll-Taste zum Anzeigen von
Alarmprotokoll-Taste zum Anzeigen von
Motor- und Maschinenalarmen.
Motor- und Maschinenalarmen.
Das Menü "Einstellungen/Auswahl" öffnet
Das Menü "Einstellungen/Auswahl" öffnet
das Hauptmenü. Die Einstellungen
das Hauptmenü. Die Einstellungen
können im Hauptmenü geändert werden.
können im Hauptmenü geändert werden.
Die Taste "Exit/Return" (Beenden/Zurück)
Die Taste "Exit/Return" (Beenden/Zurück)
schaltet einen Schritt zurück. Beim
schaltet einen Schritt zurück. Beim
Drücken der Taste für etwa zwei
Drücken der Taste für etwa zwei
Sekunden wird wieder das Hauptmenü
Sekunden wird wieder das Hauptmenü
angezeigt.
angezeigt.
37
