Direct-printen-system uitpakken/inpakken

VOORZICHTIG!
Gevaar voor lichamelijk letsel door onvoorzichtige behandeling bij het optillen of neerzetten van het
apparaat.

Gewicht van de direct printer niet onderschatten (9 ... 12 kg).

Direct printer bij transport beschermen tegen ongecontroleerde bewegingen.

Printer uit het karton tillen.

Printer op transportschade controleren.

Verwijder de vervoersbeveiliging van schuimstof rondom de printerkop.

Levering op volledigheid controleren.

Leveromvang

•
Drukmechanisme.
•
Besturingselektronica.
•
Netsnoer.
•
Verbindingskabel.
•
Miniregelaar.
•
Manometer.
•
Pneumatische slang.
•
Steek-schroefverbinding.
LET OP!
Bewaar de originele verpakking voor later transport.

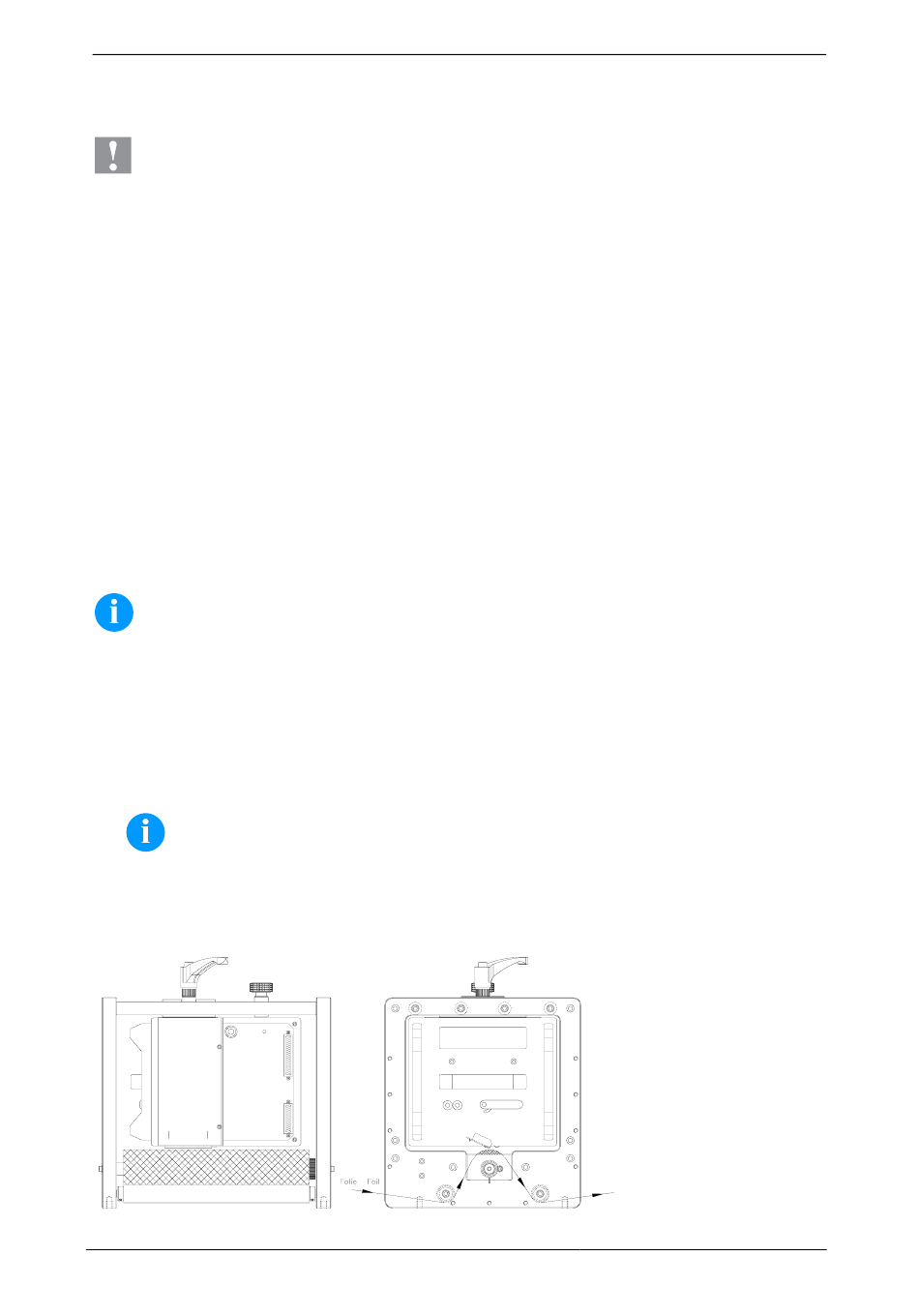

Inbouw van het printmechanisme op machines (inbouw met bracket)
Aan de onderkant van het montageframe bevinden zich telkenmale twee M8-schroefdraden die voor de bevestiging aan de
machine gebruikt kunnen worden. Aanvullend worden multifunctionele verbindingsstukken meegeleverd. Let hierbij op de
volgende richtlijnen:
•
De maximale inschroefdiepte bij de M8-schroefaansluitingen is 10 mm.
•
Het printmechanisme moet met een afstand van de printkop t.o.v. de tegendrukplaat van 1 ... 2,5 mm worden gemonteerd.
LET OP!
Wij adviseren een afstand van 2 mm.
•
De beste printresultaten worden bereikt als het silicone van de drukrol een hardheid van ca. 40° ... 50° Shore A heeft en
het elastomeer van de tegendrukplaat een hardheid van ca. 60 ± 5 Shore A vertoont (ruwheidswaarde Ra ≥ 3,2 mm).
•
Het printoppervlak moet parallel aan de lineaire beweging van het drukwerk en met de brandlijn van de printkop worden
aangebracht. Afwijkingen t.o.v. de brandlijn en verdiepingen in het printoppervlak van 0,2 mm kunnen tot een slechtere
afdruk op deze plaatsen leiden.
All manuals and user guides at all-guides.com
•
•
•
•
•
•
Nederlands
I/O accessoires (tegenstekker voor I/O's).
1 rol transferband.
Kartonnen kern (leeg), voorgemonteerd op
transferbandopwikkeling.
Reinigingsfolie voor drukkop.
Documentatie.
Printerdriver CD.
Dynacode II
