Dynacode II
Painomekaniikan asennus koneeseen (asennus ilman kehystä)
Jos laitetta käytetään ilman asennuskehystä, tulostusmoduuli voidaan kiinnittää yläpuolelta neljällä M6-ruuvilla.
M6-ruuvien maksimiruuvaussyvyys on 6 mm.
Paineilmasyötön liitäntä
Tulostuspään mekaniikan paineilmaliitännän on tuotettava ennen paineensäädintä vähintään 4 ... 6 bar kestopaine.
Maksimipaine ennen paineensäädintä on 7 bar ja paineensäätimen jälkeen 4 bar.
HUOMAUTUS!
Paineilmasyötön suositus on 4 bar.
Noudata seuraavia määräyksiä:
•
Paineilman on oltava kuivaa ja öljytöntä.
•
Mukana toimitettava paineensäädin ja manometri liitetään paineilmaletkulla, jonka Ø 8 mm, pistoliitännän kautta
paineilmasyöttöön. Samoin paineensäätimen ja painomekaniikan välinen yhteys tehdään Ø 8 mm paineilmaletkulla.
•
Sijoita paineensäädin mahdollisimman lähelle painomekaniikkaa.
•
Paineensäädintä saa käyttää ainoastaan nuolen suuntaan (painettu alapuolelle). Nuolen suunta osoittaa virtaavan ilman
suunnan.
•
Älä koskaan taita paineilmaletkua.
•
Paineilmaletkun lyhentäminen on suoritettava puhtaalla leikkauksella suorassa kulmassa ilman putken puristamista. Käytä
tarvittaessa erityistyökaluja (saatavilla paineilmatyökaluliikkeistä).
•
Huomioi 8 mm paineilmaletkun mahdollisimman lyhyt pituus.
Druckmechanik
Print mechanics
Druckregler mit Manometer
Pressure regulator with manometer
50
All manuals and user guides at all-guides.com

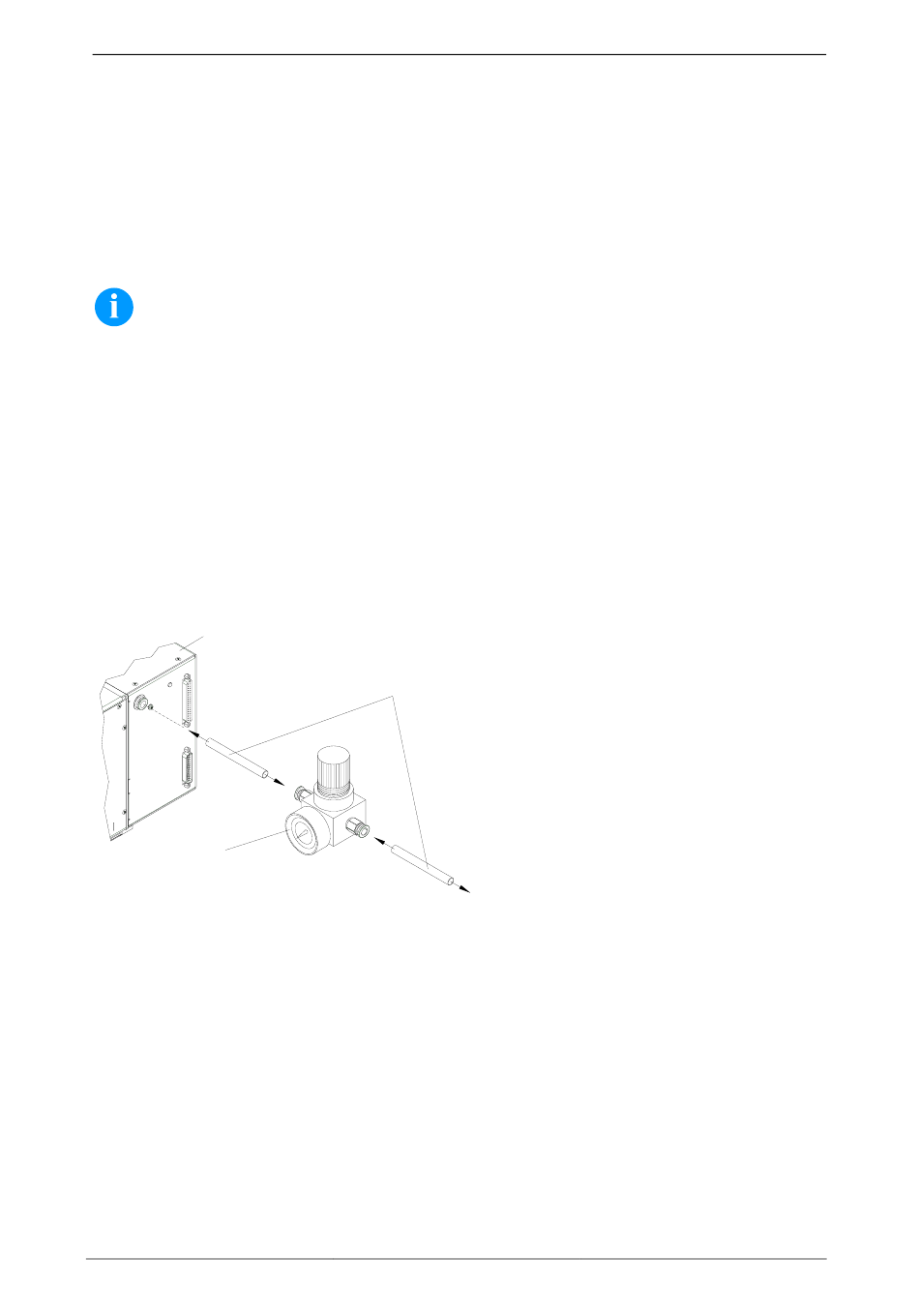

Pneumatikschlauch
Pneumatic tube 8x1
Druckluftversorgung
Pneumatic power supply
min. 4 bar, max. 7 bar
