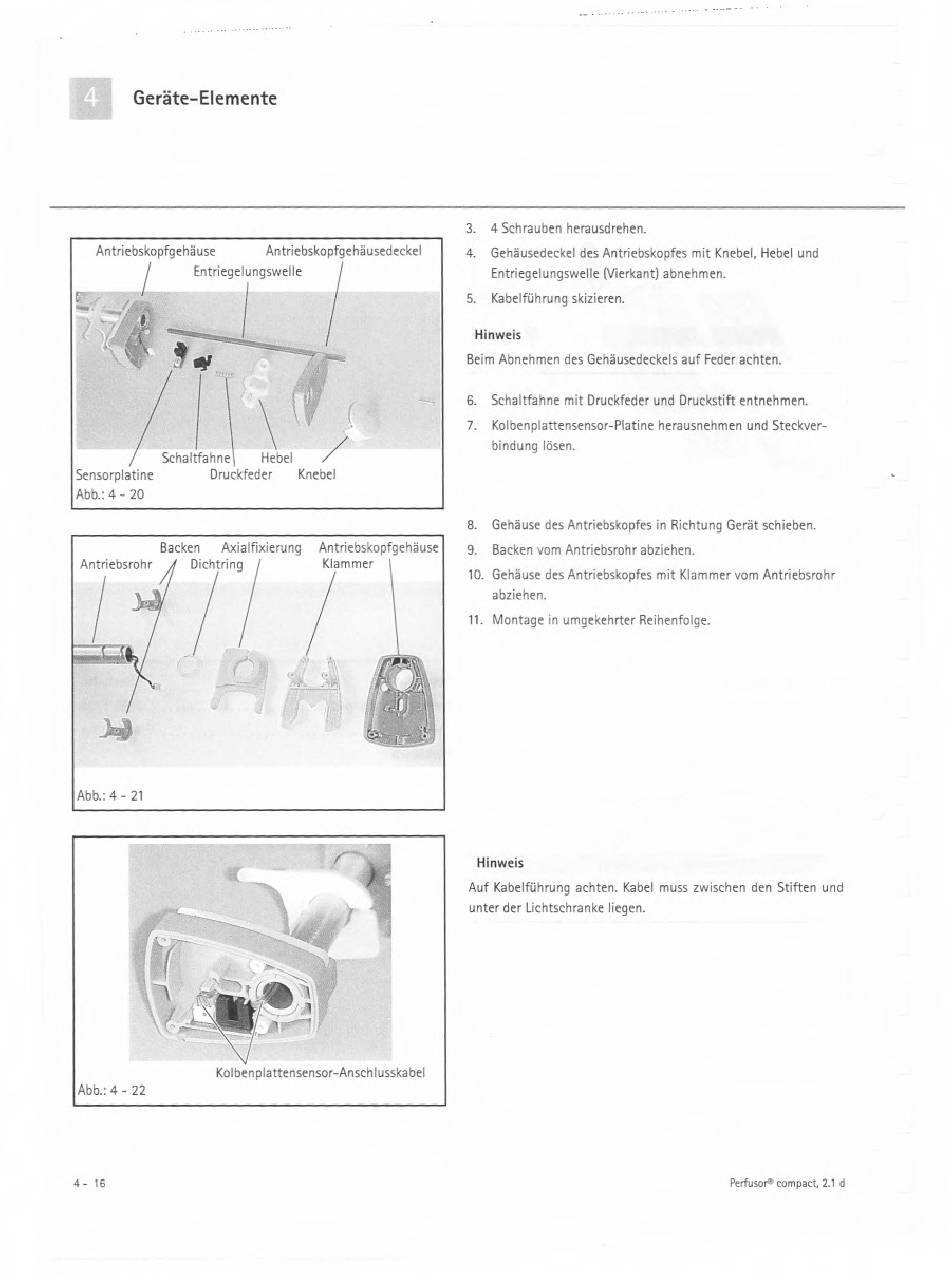

Geräte-Elemente
Antriebskopfgehäuse
Entriegelungswelle
Schaltfahne
Druckfeder
Sensorplatine
Abå:4-
20
Backen
Axialfixierung
Antriebsrohr
Dichtring
Abb;4-
21
Kolbenplattensensor-Anschlusskabel
Abb.
4
-22
Antriebskopfgehäusedeckel
Hebel
Knebel
Antriebskopfgehäuse
Klammtr
4 Schrauben
hetausdrehen,
3.
Gehäusedeckel des Antriebskopfes mit Knebel, Hebel und
Entriegelungswelte (Vierkant)abnehmen.
5.
Kabelführung skizieren.
Hinweis
Beirn Abnehmen
des Gehåusedeckels
Schaltfahne
mit Druckfeder
6.
7.
Kolbenplattensensor-Platine herausnehmen und Steckver-
bindung lösen.
8.
Gehäusedes Antriebskopfes in Richtung Geråt schieben,
Backen
vom Antriebsrohr
abziehenv
9.
10, GehäusedesAntriebskapfes mit Klammer vom Antriebsrohr
abziehen_
11. Montagein umgekehrterReihenfolge.
Hinweis
Auf Kabelführung achten, Kabel muss zwischen den Stiften und
unter der Lichtschranke liegen.
auf Feder achten-
und Druckstift
entnehmen,
