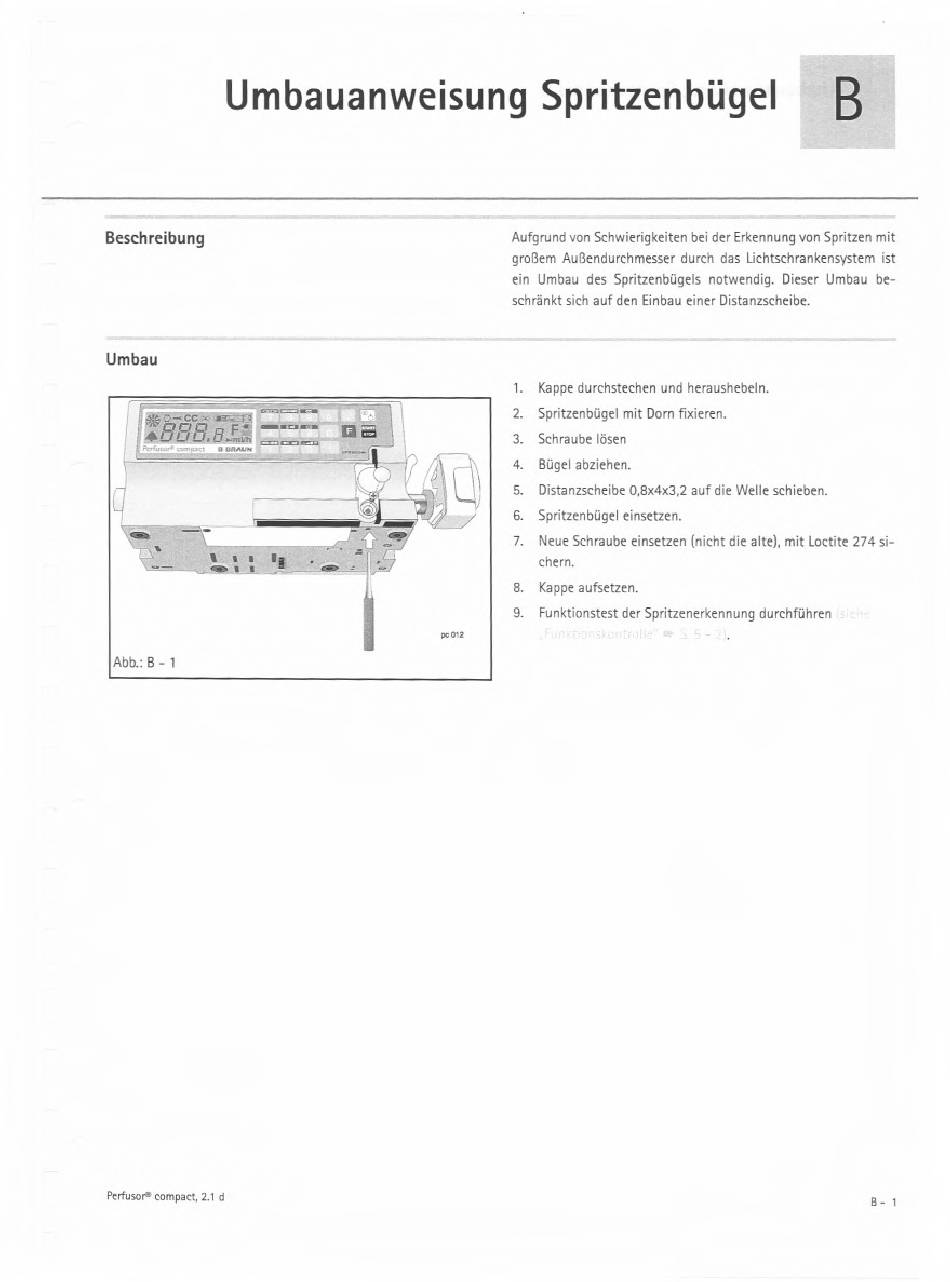

Umbauanweisung Spritzenbügel

Beschreibung

Umbau
Abtx: B - 1
Ptr+usor•compact, d
Aufgrundvon Schwierigkeitenbeider Erkennung von Spritzenmit
großem Außendurchmesser durch das Lichtschrankensystem ist
ein Umbau des Spritzenbügelsnotwendig, Dieser Umbau be-
schränkt sich auf den Einbau einer Distanzscheibe.
Kappe durchstechen und heraushebeln.
1.
Spritzenbügel mit Dorn fixieren.
2-
Schraube lösen
3.
Bügel abziehen.
4.
5. Distanzscheibe O,8x4x3$2 auf die Welle schieben.
Spritzenbügel einsetten.
6.
Neue Schraube einsetzen Inicht die alte), mit Loctite 214 si-
7.
cherm
Kappe aufsetzen.
8.
Funktionstest der Spritzenerkennung durchführen
g.
B
