Gehäuseoberteil Komplett - Braun Perfusor Compact Serviceanleitung

4.10 N-M0dul
o

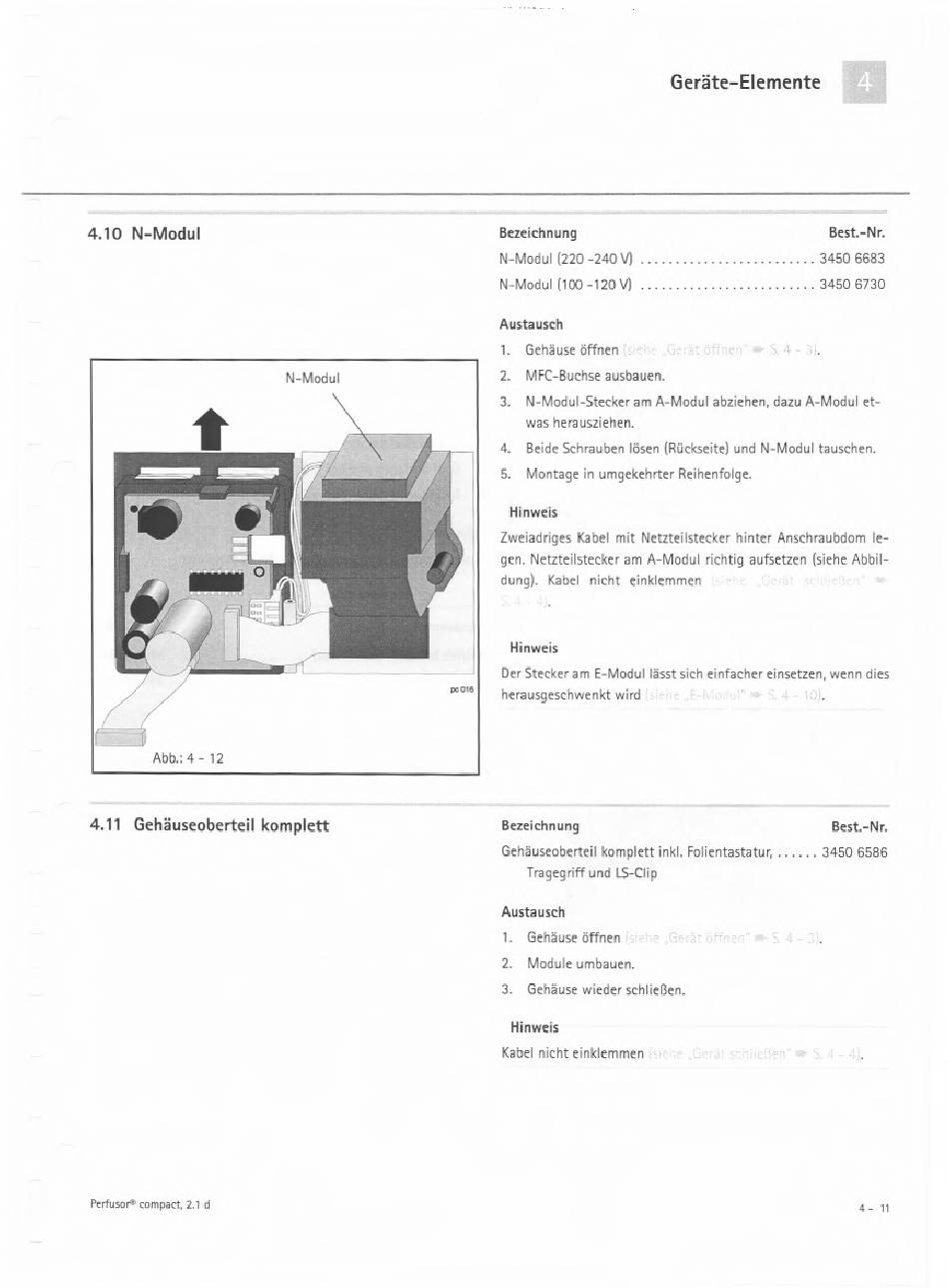

Abb.:4- 12
Gehäuseoberteil komplett
4.11
PÉrfUsar@ compact,2,I d
N-Modul
Geräte-Elemente
Bezeichnung
N-M0duI (220-24010
N-ModuI -120Vl .
Austausch
Gehäuse öffnen
2. MFC-Buchse ausbauen.
N-Modul-Stecker am A-Modul abziehen, dazu A-Modul et-
3,
was herausziehen.
Bride Schrauben Iåsen IRückseite) und N-Modul tauschen,
4.
Montage in umgekehrter Reihenfolge.
5,
Hinweis
Zweiadriges Kabel mit Metzteilstecker hinter AnschrauOdom le-
gen. Netzteilsteckeram A-Modul richtig aufsetzen(sieheAbbil-
dung). Kabel nicht einklemmen
Hinweis
Der Stecker am E-Modul lisst sich einfacher einsetzen, wenn dies
herausgeschwenkt Wird
Bezeichnung
Gehäuseoberteil komplett ink'. Folientastatur,.
Trageyriff und IS-Clip
Austausch
1. Gehäuse öffnen
2. Module urn bauen.
3. Gehäuse wieder schließen.
Hinweis
Kabel nicht einklemmen
Best-Nr.
. 3450 6683
3450 6730
Best.-Nr.
. 3450 6586
4- 11
