Geräte-EIemente

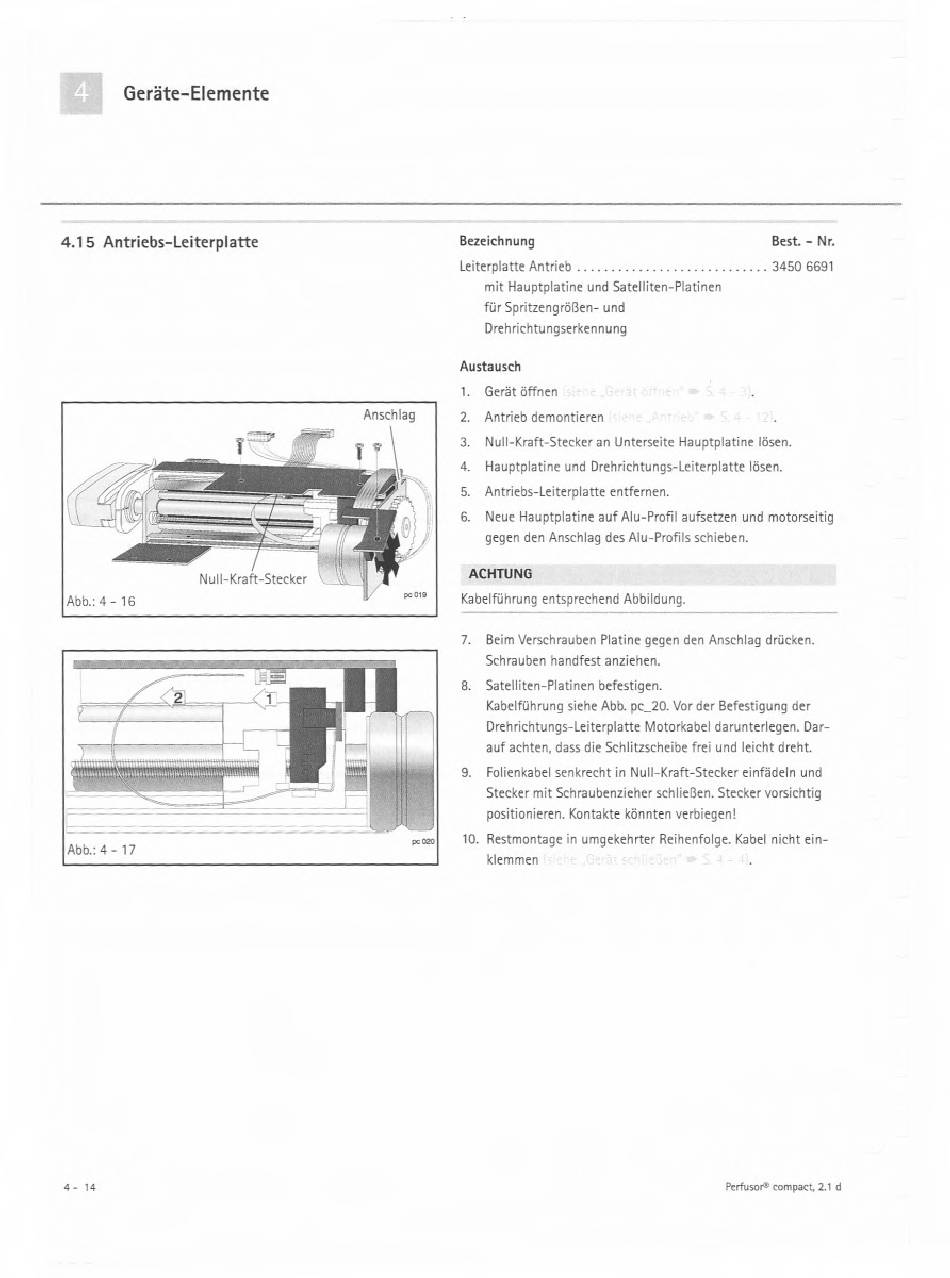

4,15 Antriebs-Leiterplatte
Null-Kraft-Stecker
- -16
14
Bezeichnung
Leiterplatte Antrieb .
mit Hauptplatine und Satelliten-Flatinen
fir Spritzengrößen- und

Drehrichtungserkennung

Austausch
Gerit öffnen
Anschlag
2b Antrieb demontieren
3. Null-Kraft-Stecker
Hauptplatineund Drehrichtungs-l-eiterplattelösen-
4.
Antriebs-Leiterplatte
5
6, Neue Hauptplatine auf Alu-Profil aufsetzen und motorseitig
gegen den Anschlag des Alu-Profils schieben,
ACHTUNG
Kabelführung entsprechend Abbildung.
Beim Verschrauben Platine gegen den Anschlag drücken,
7.
Schrauben
Satelliten-Platinen befestigem
Kabelführung sieheAbb. pc_20. Vor der Befestigung der
Drehrichtungs-Leiterplatte Motorkabel darunterlegen. Dar-
auf achten. dass die Schlitzscheibe frei und leicht dreht.
Folienkabel
9.
Stecker mit Schraubenzieher schlieBen. Stecker vorsichtig
positionierenv Kontakte könnten verbiegen!
It). Restmontage in umgekehrter Reihenfolge, Kabel nicht ein-
klemmen
an Unterseite Hauptplatine
entfernen„
handfest anziehen.
senkrecht in Null-Kraft-Stecker
Perfusor@ compact,2.1 d
Best. - Nr.
. 3450 6691
lösen.
Einfädeln und
