DasGerät im Überblick
Funktion

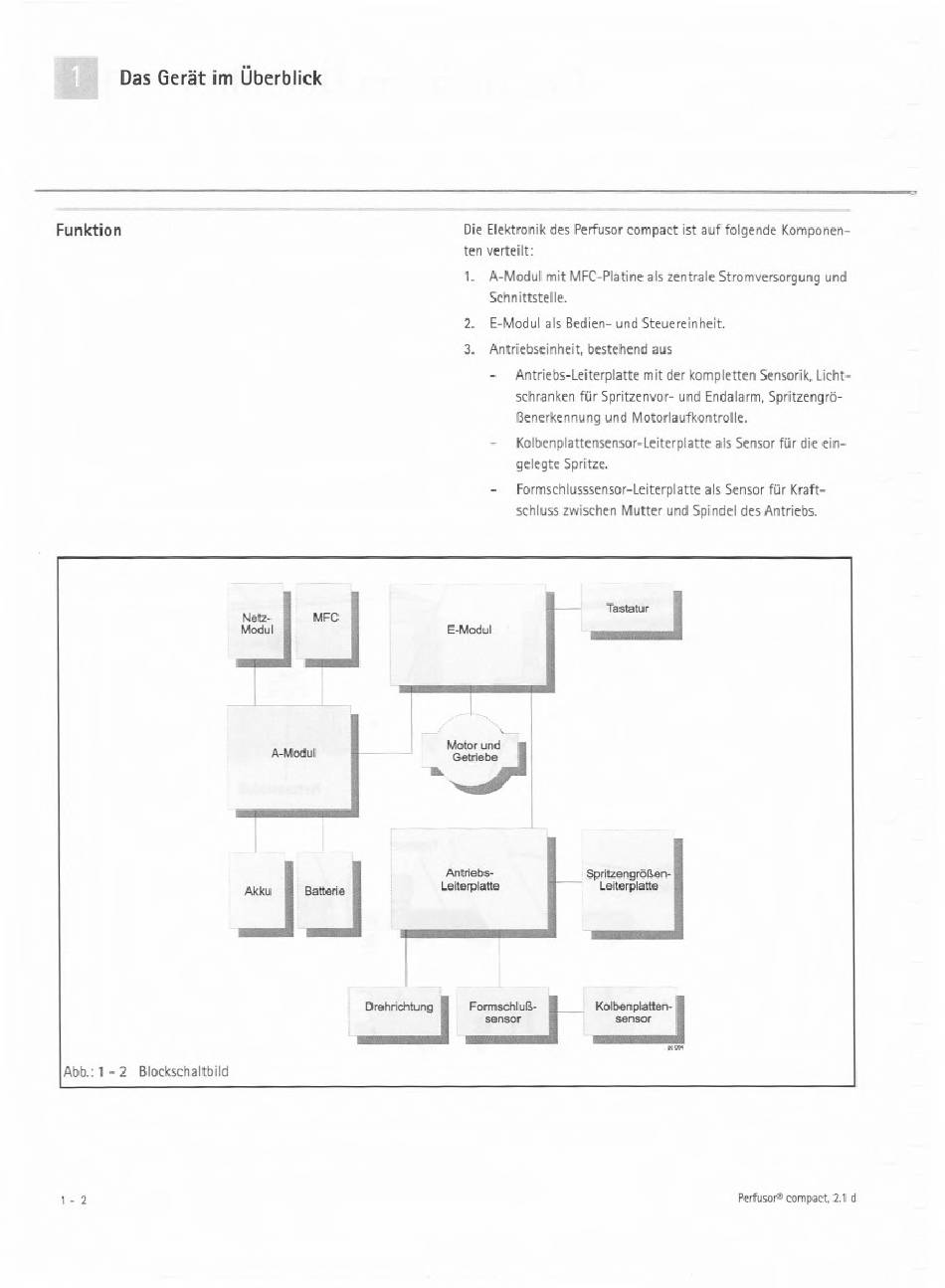

Blockschaltbild
1-2
Netz- NFC
Modul
A-Modul
datarie
Drahrichtung
Die Elektronik des Perfusor compact ist auf folgende Komponen-
ten verteilt:
A-Modul mit MFC-Platine alszentrale Stromversorgung und
Schnittstelle.
2. E-Modul als Bedien- und Steuereinheit.
Antriebseinheiti bestehend aus
3,
Antriebs-Leiterplatte mit der kompletten Sensorik,Licht-
schranken für Spritzenvor- und Endalarm, Spritzengrö-
Qnerkennung und Motorlaufkontrolle.
Kolbenplattensensor-Leiterplatt? als Sensorfür die ein-
gelegte Spritze„
Formschlusssensor-Leiterplatte als Sensorflir Kraft-
schlJSSzwischen Mutter und Spindel desAntriebs.
Tastatur
C-Modul
Motor und
Getriebe
Antrieb$-
Spriuengrößen-
Leiterplatte Leiterplatto
Formschluß. Költw-tplätten-
sensor
