Batteriefachabdeckung; Rastclip - Braun Perfusor Compact Serviceanleitung

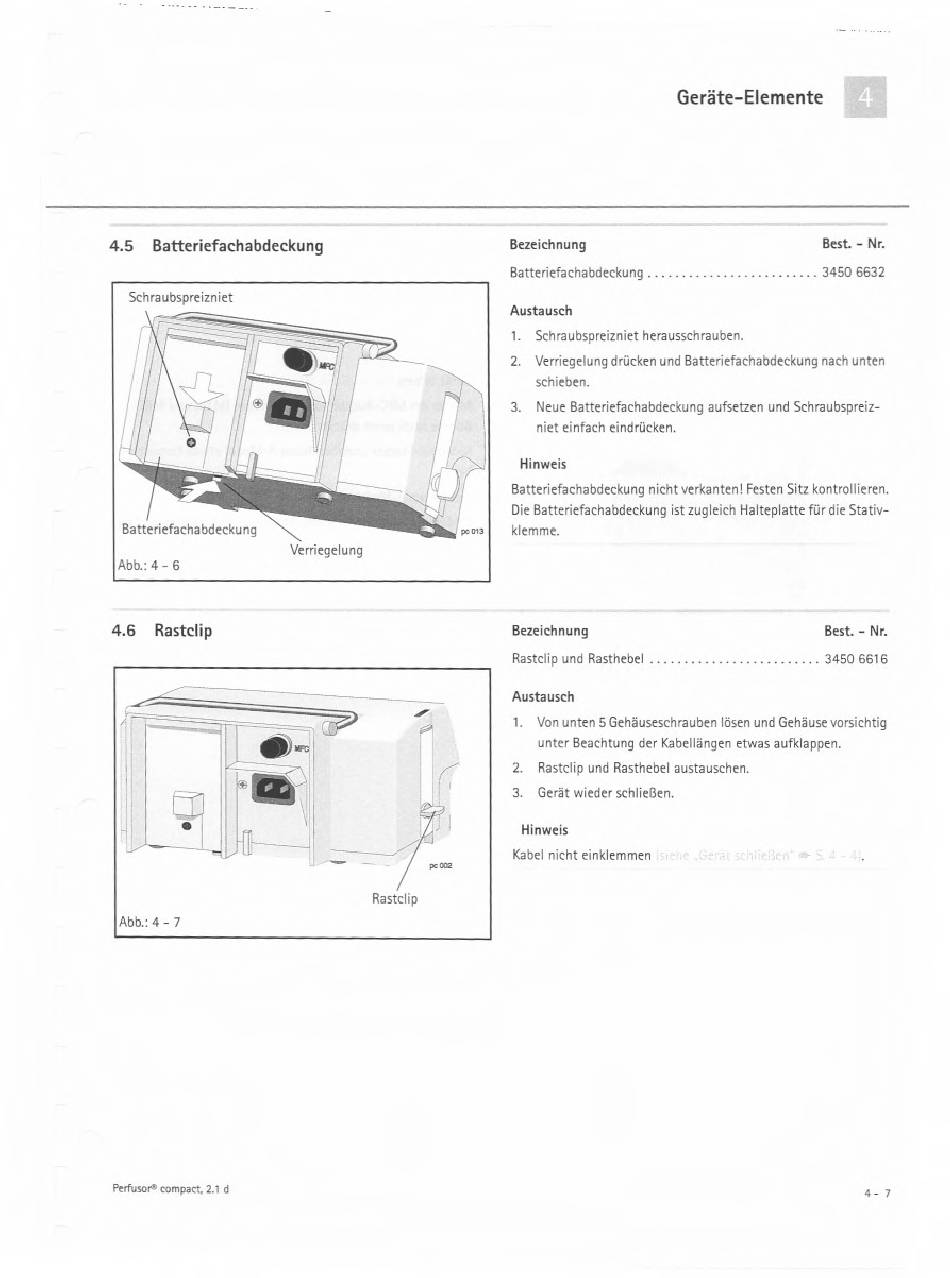

4.5

Batteriefachabdeckung

Schraubspreizniet
Batteriefachabdeckung
Abb:4-6
4.6

Rastclip

Abbe: 4
Perfusor» compart. d
Verriegelung
Rastclip
Geräte-Elemente
Bezeichnung
Batteriefachabdeckung
Austausch
1. Schraubspreizniet herausschreuben.
2. Verriegelung drücken und Batteriefachabdeckung nach unten
sch ieben,
3. Neue Batteriefachabdeckung aufsetzen und Schraubspreiz-
niet einfach eindrückem
Hinweis
Batteriefachabdeckung nicht verkanten!FestenSitz kontrollieren,
Die Batteriefachabdeckung iStzugleich Halteplatte für die Stativ-
klemme-
Bezeichnung
Rastclip und Rasthebel
Austausch
1. Von unten 5 Gehäuseschraubenlösenund Gehäusevorsichtig
unter Beachtungder Kabellängen etwasaufklapptn.
2. Rastclip und Rasthebel austauschen.
3. Gerit Wieder
Hinweis
Kabel nicht einklemmen
Best. - Nr.
. 3450 6602
Best. - Nr.
3450 6616
