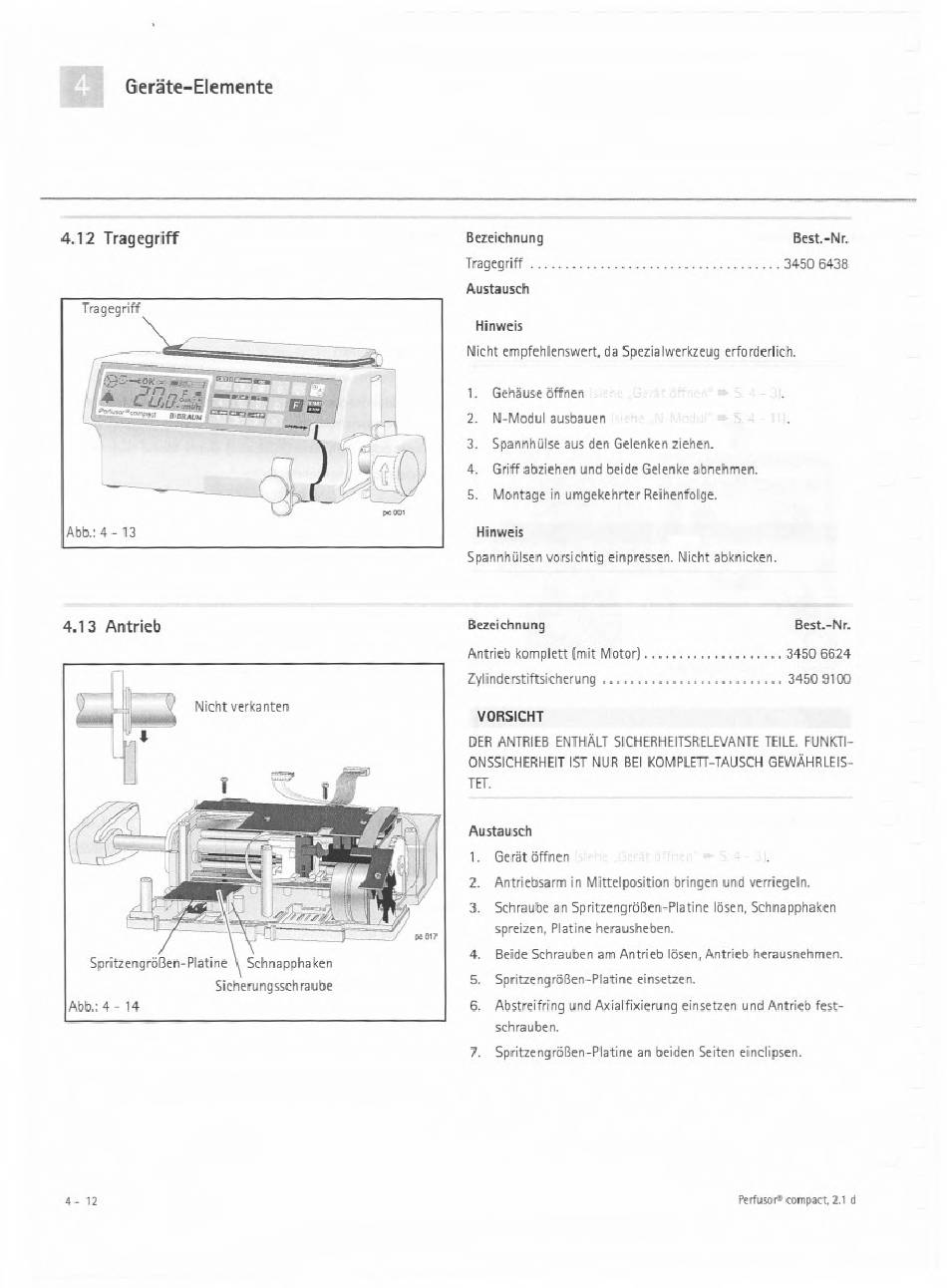

Braun Perfusor compact Serviceanleitung Seite 48

Geräte-Elemente
4.12 Tragegriff
Tragegriff
Abb..€4- 13
4.13 Antrieb
Nicht verkanten
SpritzengröBen-Platine
Sicherungsschraube
Abh.:4- 14
4- 12
Schnapohaken
Bezeichnung
Tragegriff
Austausch
Hinweis
Nicht empféhlenswert, da Spezialwerkzeug erforderlich.
Gehäuse öffnen
1.
2. N-M0dul ausbauen
Spannhülse aus den Gelenkenziehen.
3.
3rff abziehen und beide Gelenke abnehrnen.
4.
Montage in umgekehrter Reihenfolge.
5.
Hinweis
Spannhülsen vorsichtig einpressen. Nicht abknicken.
Bezeichnung
Antrieb komplett (mit Motor)
Zylinderstiftsicherung
VORSICHT
DER ANTRIEE ENTHÅLTSICHERHEITSRELEVANTE
ONSSICHERHE[T 1ST BEI KOMPLETT.TAUSCH
TET.
Austausch
. Gerät öffnen
Antriebsarm in Mittelposition bringen und verriegeln.
2.
Schraube an Spritzengrößen-Platine lösen, Schnapphaken
3.
spreizen. Platine herausheben.
Beide Schrauben am Antrieb
4.
Spritzengrö3en-Platine einsetzen.
5.
6. Abstreifr[ng und Axialfixierung einsetzen und Antrieb fest-
schrauben.
SpritzengröBen-Platine an beiden Seiten einclipsen.
Best.-Nn
, 3450 6438
Best.—Nr.
.
3450 6624
. 3450 9100
TEILE.FUNKTI-
lösen, Antrieb herausnehmen-
