Der Zustand der Antivibrationselemente
beeinflusst das Vibrationsverhalten –
Antivibrationselemente regelmäßig
kontrollieren.
Motor abstellen zum Beseitigen von
Störungen.
SR 200

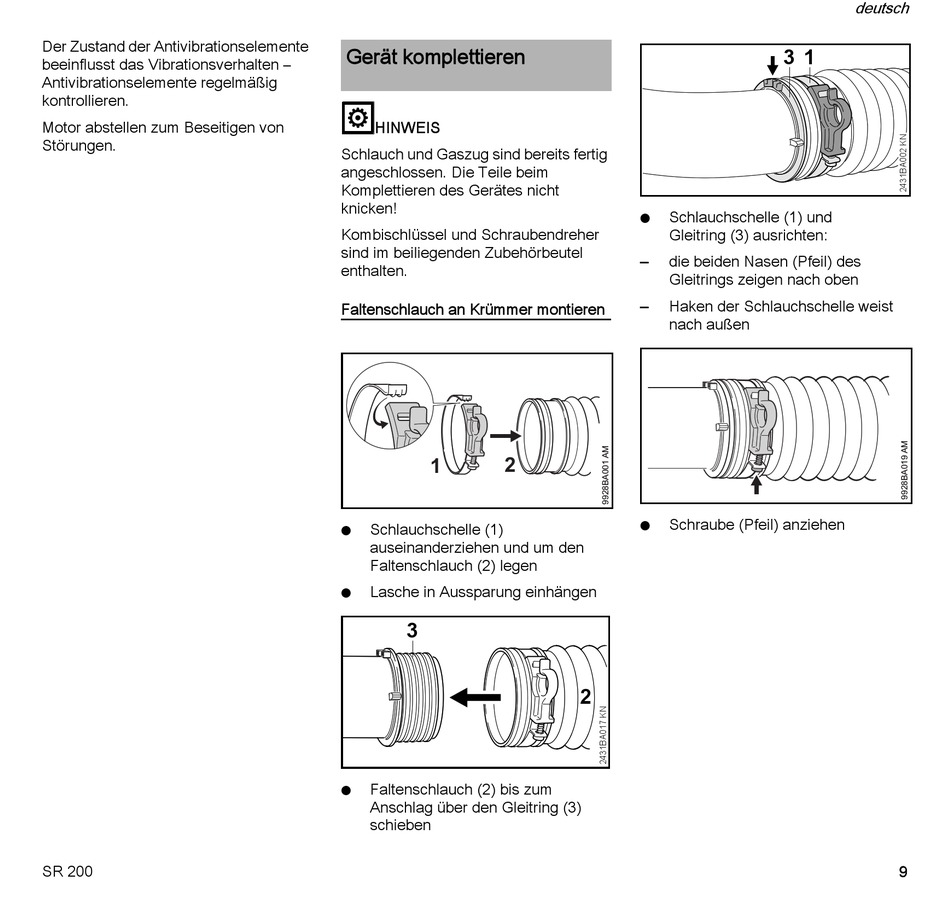

Gerät komplettieren
HINWEIS
Schlauch und Gaszug sind bereits fertig
angeschlossen. Die Teile beim
Komplettieren des Gerätes nicht
knicken!
Kombischlüssel und Schraubendreher
sind im beiliegenden Zubehörbeutel
enthalten.
Faltenschlauch an Krümmer montieren
2
1
Schlauchschelle (1)
N
auseinanderziehen und um den
Faltenschlauch (2) legen
Lasche in Aussparung einhängen
N
3
Faltenschlauch (2) bis zum
N
Anschlag über den Gleitring (3)
schieben
Schlauchschelle (1) und
N
Gleitring (3) ausrichten:
die beiden Nasen (Pfeil) des
–
Gleitrings zeigen nach oben
Haken der Schlauchschelle weist
–
nach außen
Schraube (Pfeil) anziehen
N
2
