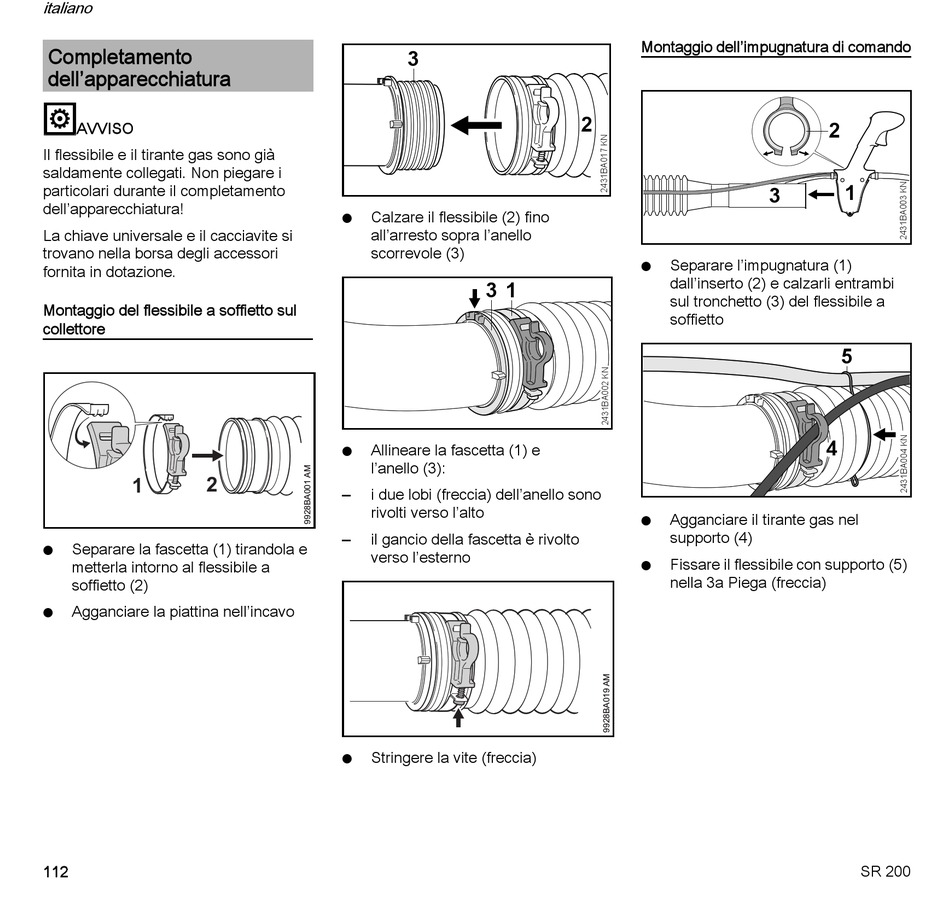

Completamento
dell'apparecchiatura
AVVISO
Il flessibile e il tirante gas sono già
saldamente collegati. Non piegare i
particolari durante il completamento
dell'apparecchiatura!
La chiave universale e il cacciavite si
trovano nella borsa degli accessori
fornita in dotazione.
Montaggio del flessibile a soffietto sul
collettore
2
1
Separare la fascetta (1) tirandola e
N
metterla intorno al flessibile a
soffietto (2)
Agganciare la piattina nell'incavo
N
112
3
Calzare il flessibile (2) fino
N
all'arresto sopra l'anello
scorrevole (3)
3 1
Allineare la fascetta (1) e
N
l'anello (3):
i due lobi (freccia) dell'anello sono
–
rivolti verso l'alto
il gancio della fascetta è rivolto
–
verso l'esterno
Stringere la vite (freccia)
N
Montaggio dell'impugnatura di comando
2
Separare l'impugnatura (1)
N
dall'inserto (2) e calzarli entrambi
sul tronchetto (3) del flessibile a
soffietto
Agganciare il tirante gas nel
N
supporto (4)
Fissare il flessibile con supporto (5)
N
nella 3a Piega (freccia)
2
1
3
5
4
