français
L'état des éléments antivibratoires AV a
une influence sur les caractéristiques du
point de vue vibrations – c'est pourquoi il
faut régulièrement contrôler les
éléments AV.
Avant d'essayer d'éliminer tout
dérangement, arrêter le moteur.
44

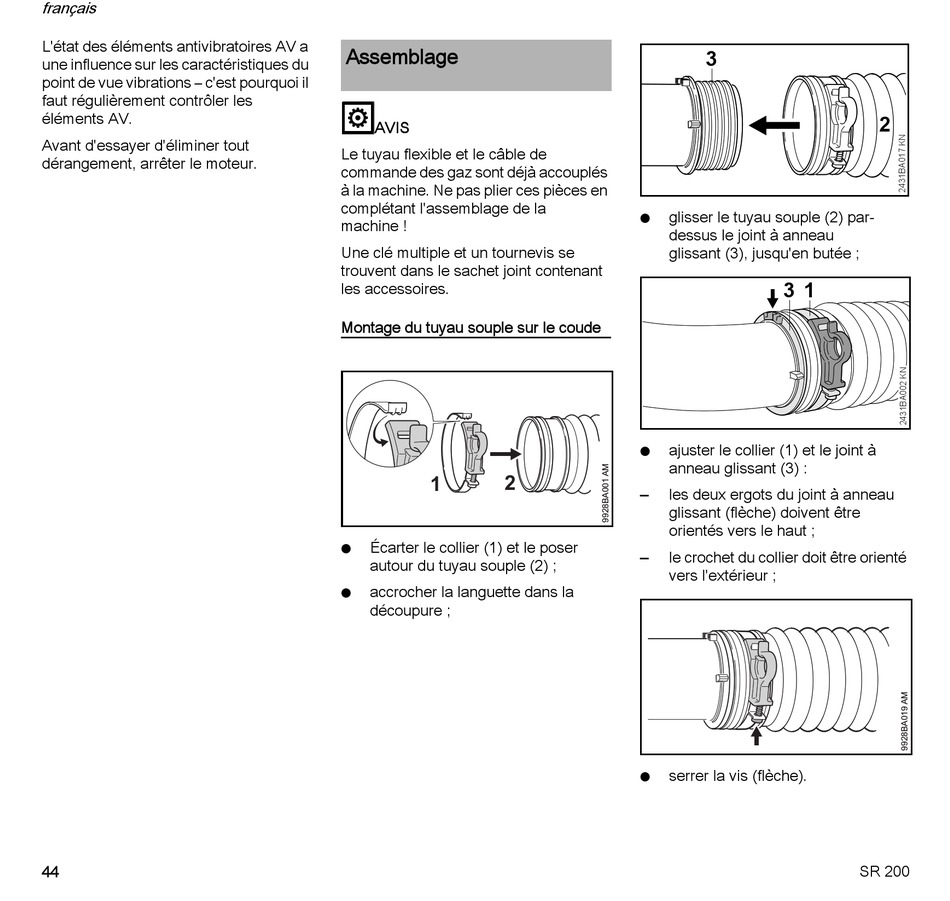

Assemblage

AVIS
Le tuyau flexible et le câble de
commande des gaz sont déjà accouplés
à la machine. Ne pas plier ces pièces en
complétant l'assemblage de la
machine !
Une clé multiple et un tournevis se
trouvent dans le sachet joint contenant
les accessoires.
Montage du tuyau souple sur le coude
2
1
Écarter le collier (1) et le poser
N
autour du tuyau souple (2) ;
accrocher la languette dans la
N
découpure ;
3
glisser le tuyau souple (2) par-
N
dessus le joint à anneau
glissant (3), jusqu'en butée ;
3 1
ajuster le collier (1) et le joint à
N
anneau glissant (3) :
les deux ergots du joint à anneau
–
glissant (flèche) doivent être
orientés vers le haut ;
le crochet du collier doit être orienté
–
vers l'extérieur ;
serrer la vis (flèche).
N
2
SR 200
